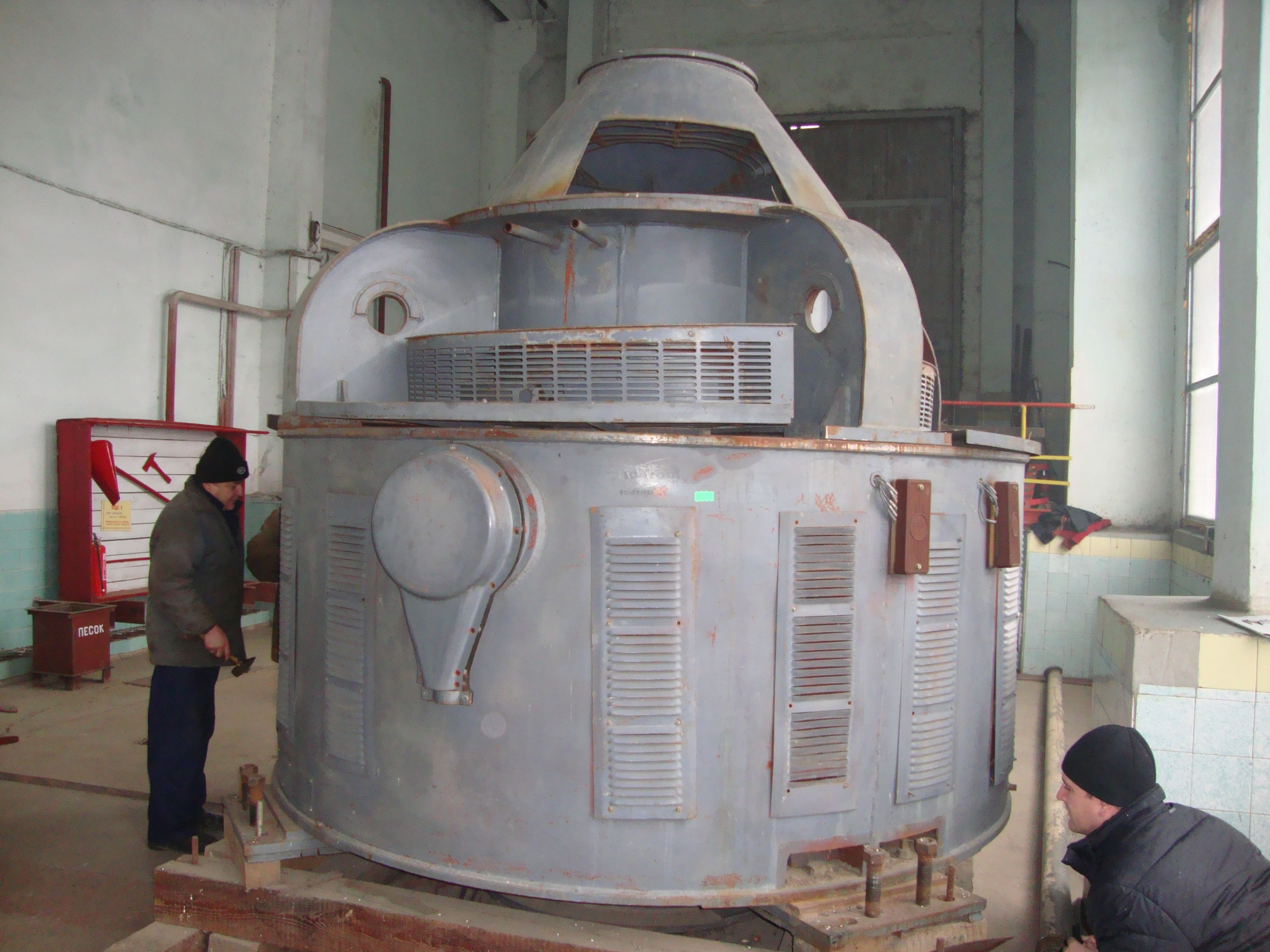

ЭЛЕКТРОДВИГАТЕЛЬ ВЕРТИКАЛЬНЫЙ СДВ2К-215/41-10УХЛ4

Электродвигатель синхронный вертикальный СДВ2К-215/41-10УХЛ4 трехфазного переменного тока предназначен для привода вертикальных гидравлических насосов 800В-2,5/100.
Двигатель поставляется в качестве комплектующего изделия.
Двигатель устанавливается в составе агрегата в обслуживаемом помещении насосной станции.
Номинальный режим работы двигателя - продолжительный S1 по ГОСТ Р 52776.
Климатическое исполнение двигателя – УХЛ, категория размещения – 4 по ГОСТ 15150 и ГОСТ 15543.1.
Внешняя среда должна быть неогнеопасная, невзрывоопасная, не содержащая агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию.
Изоляция обмотки статора двигателя термореактивная типа «Монолит-2» класса нагревостойкости “F” по ГОСТ 8865 и с температурным использованием на уровне по классу “В”. Изоляционные материалы обмотки ротора класса нагревостойкости “F” по ГОСТ 886.
Обмотка статора имеет шесть выводных концов. Схема соединения фаз – «звезда».
Возбуждение двигателя осуществляется от статического тиристорного возбудителя ТЕП-400/115.
Пуск двигателя - прямой асинхронный от номинального напряжения сети при обмотке ротора, замкнутой на блок резисторов. Блок резисторов встроен в тиристорный возбудитель.
Степень защиты двигателя соответствует IP23, коробки выводов – IP11, контактных колец – IP11 по ГОСТ 17494.

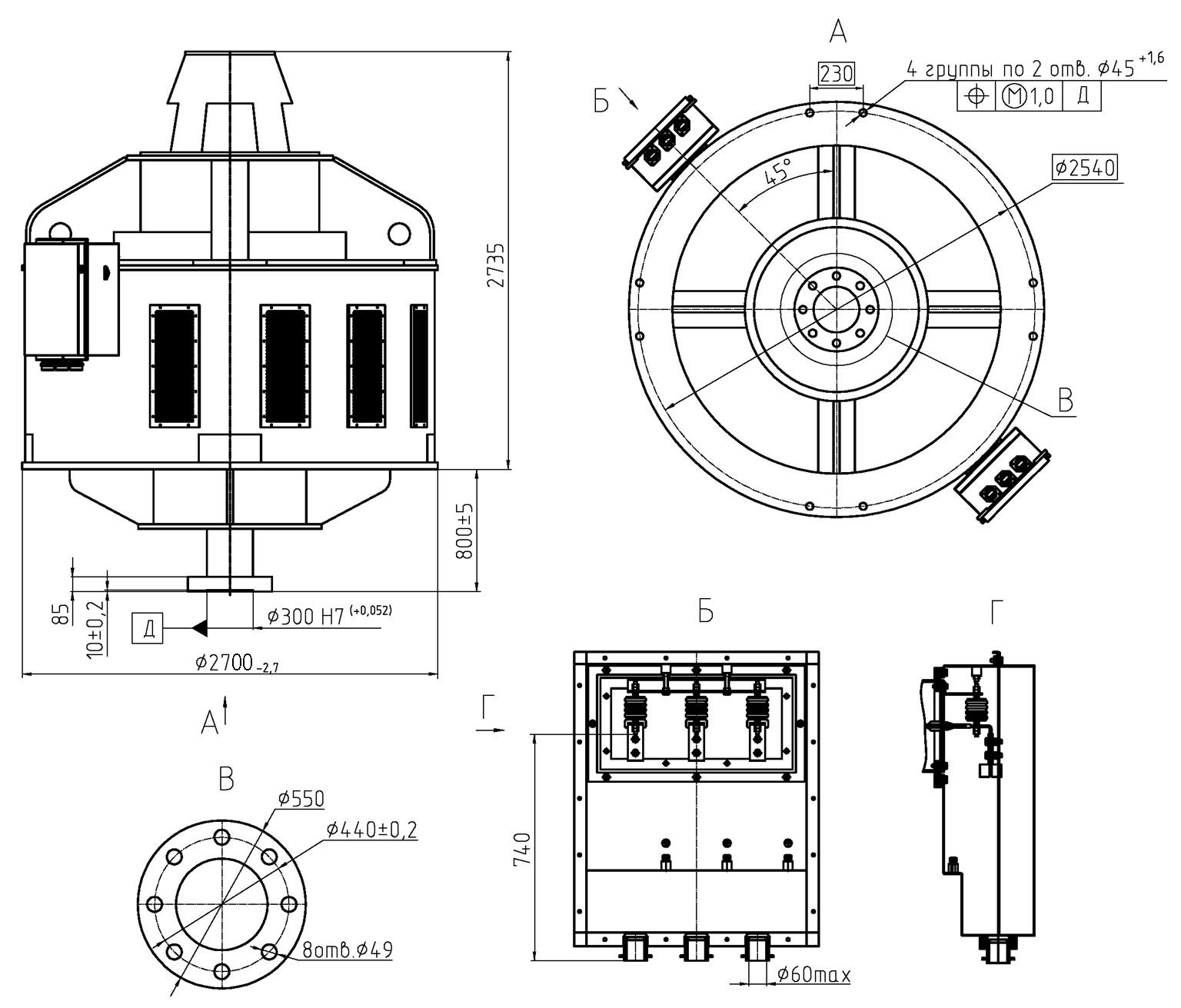

Конструктивное исполнение двигателя по способу монтажа IM8425 по ГОСТ 2479. Исполнение двигателя вертикальное, подвесное, с фланцевым концом вала, двумя направляющими подшипниками и подпятником, рассчитанным на восприятие нагрузки от веса вращающихся частей насоса и реакции воды.
Соединения вала двигателя и вала насоса – жесткое.
Двигатель изготавливается с правым направлением вращения, если смотреть со стороны рабочего конца вала. По требованию заказчика двигатель изготавливается с монтажными планками.
Способ охлаждения двигателя ICА01 ГОСТ 20459

Структура условного обозначения двигателя:
