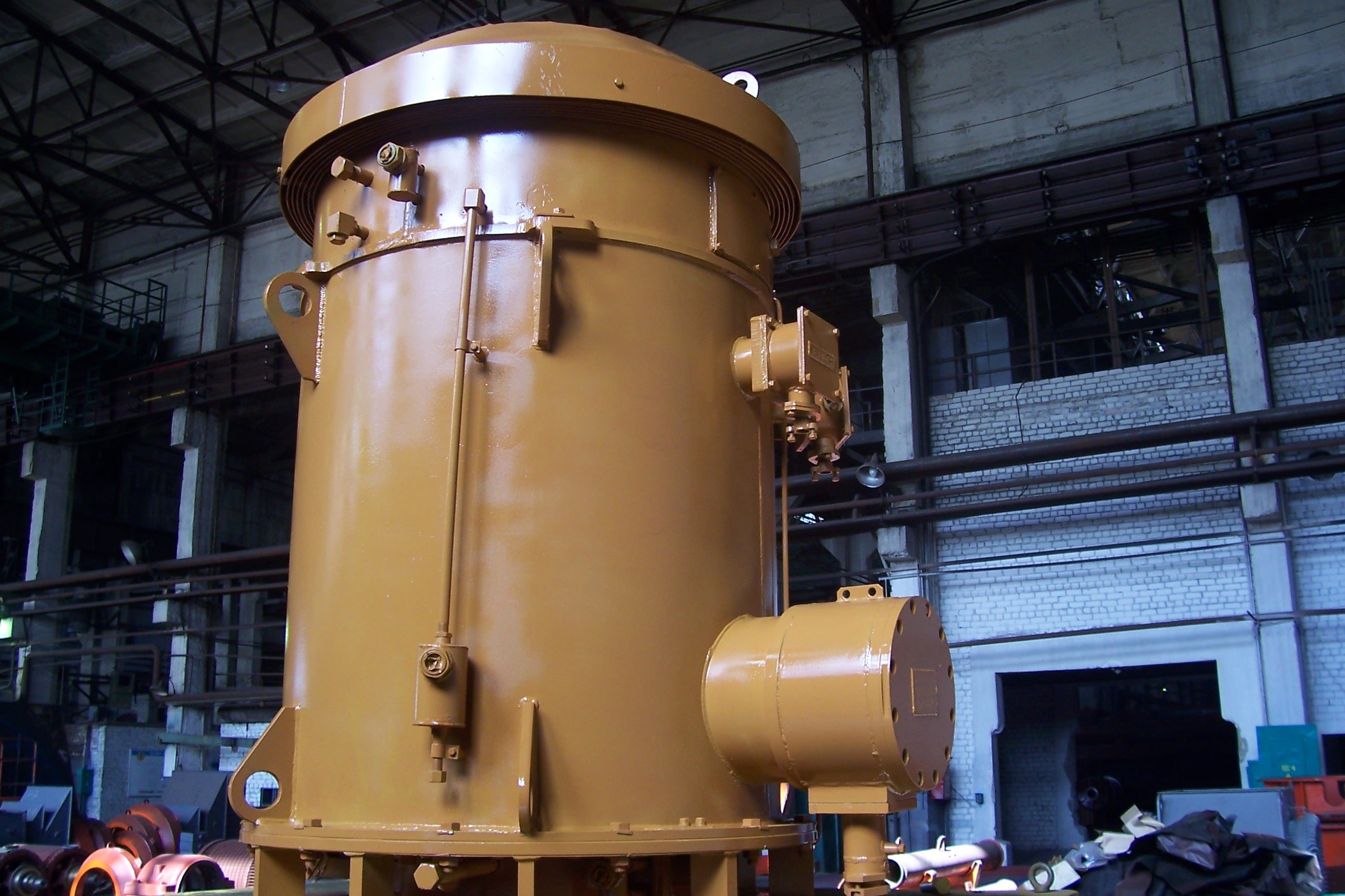

ЭЛЕКТРОДВИГАТЕЛИ ВЕРТИКАЛЬНЫЕ СЕРИИ ВАОВ5К(М)

Главная / Наш бизнес / Каталог выпускаемой продукции / Асинхронные электродвигатели / ЭЛЕКТРОДВИГАТЕЛИ ВЕРТИКАЛЬНЫЕ СЕРИИ ВАОВ5К(М)

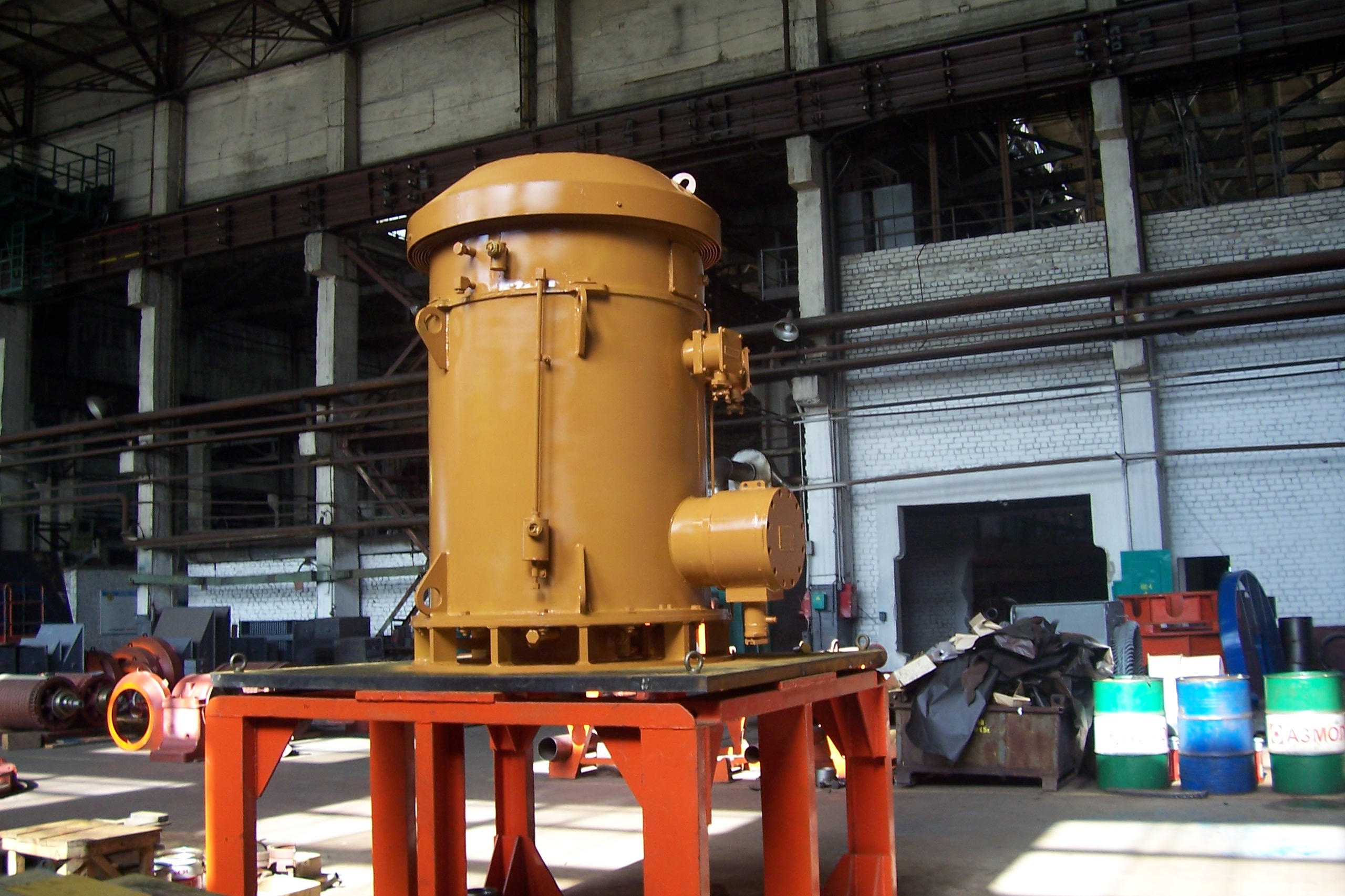

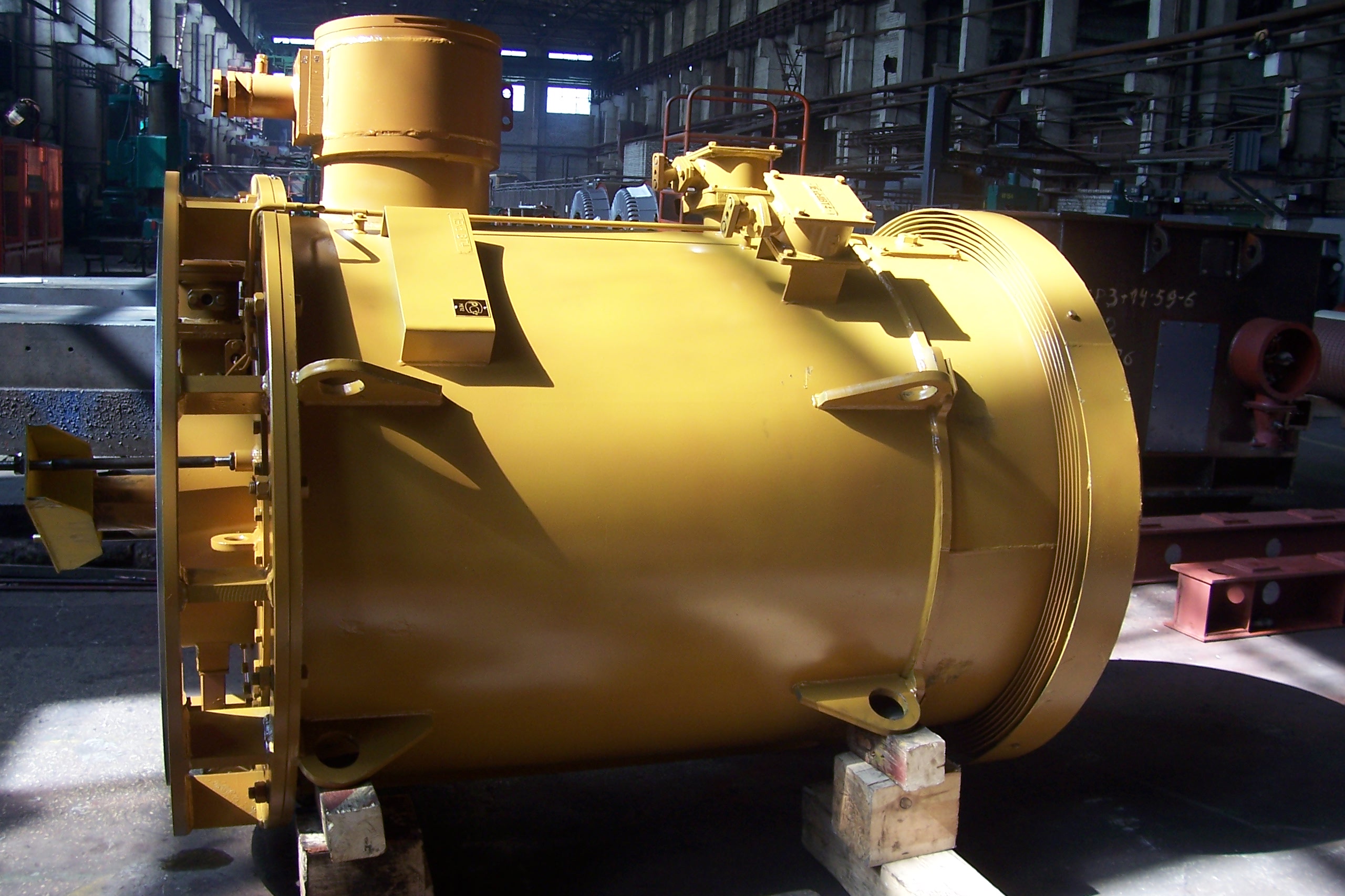

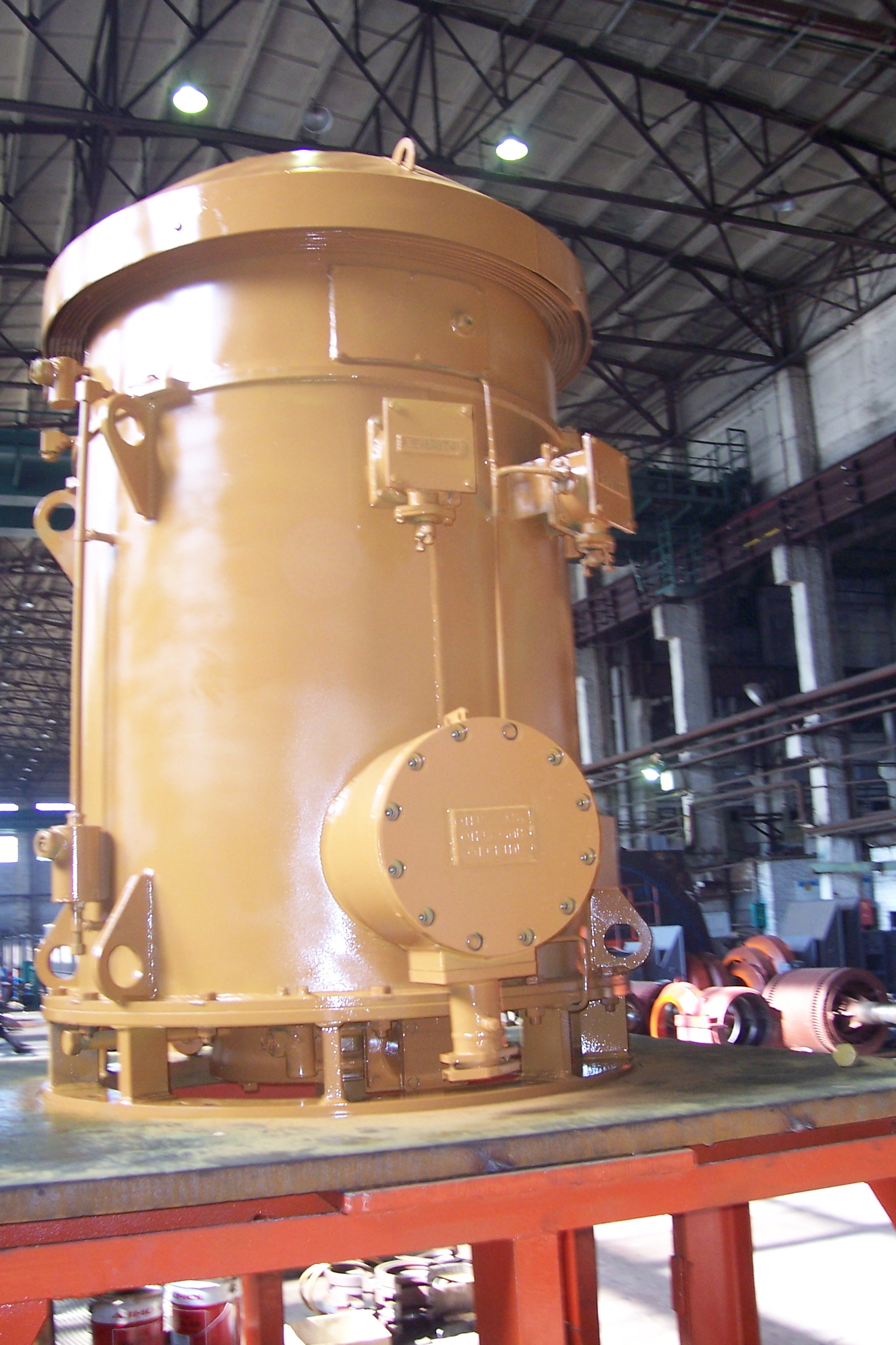

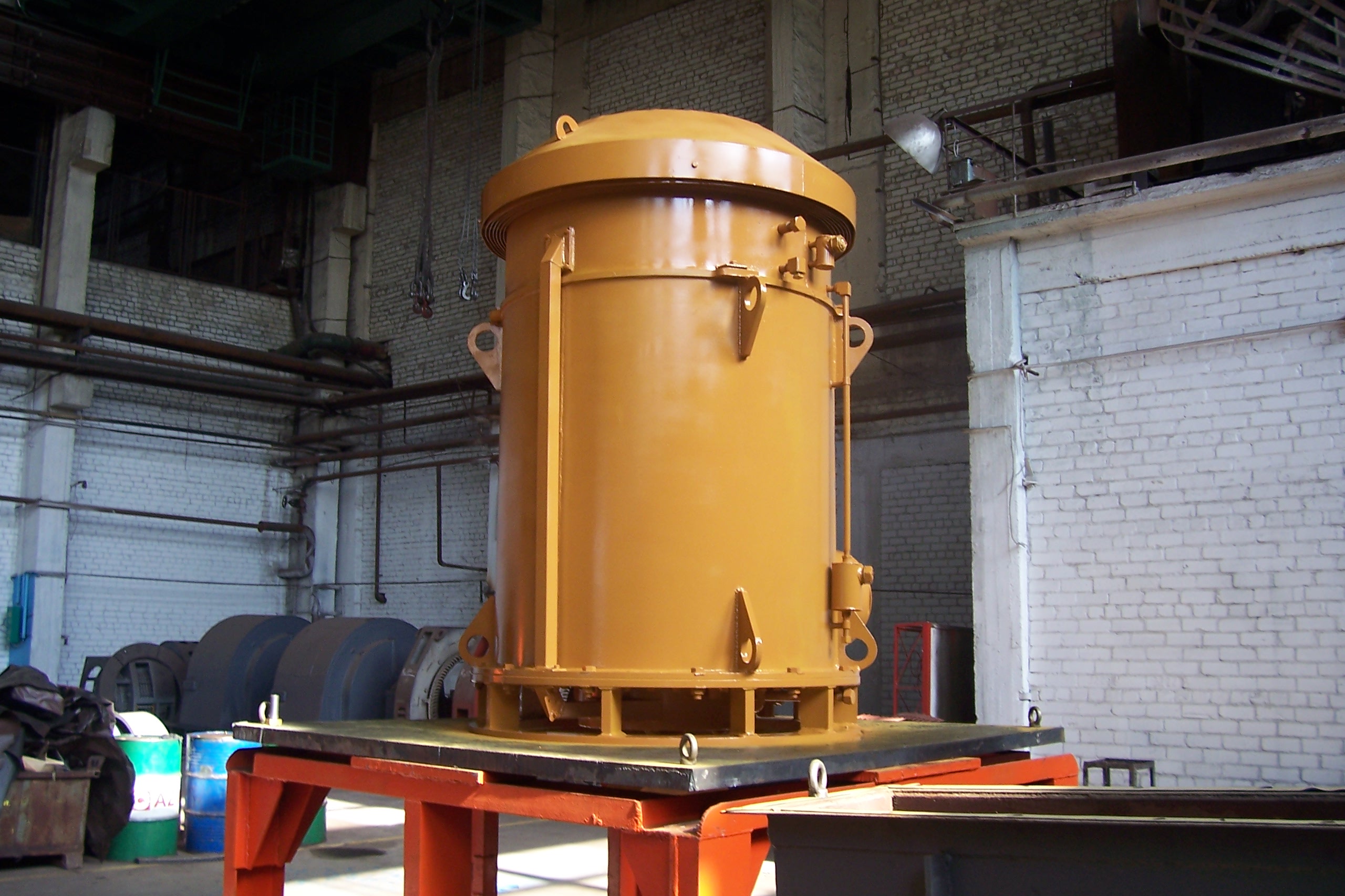

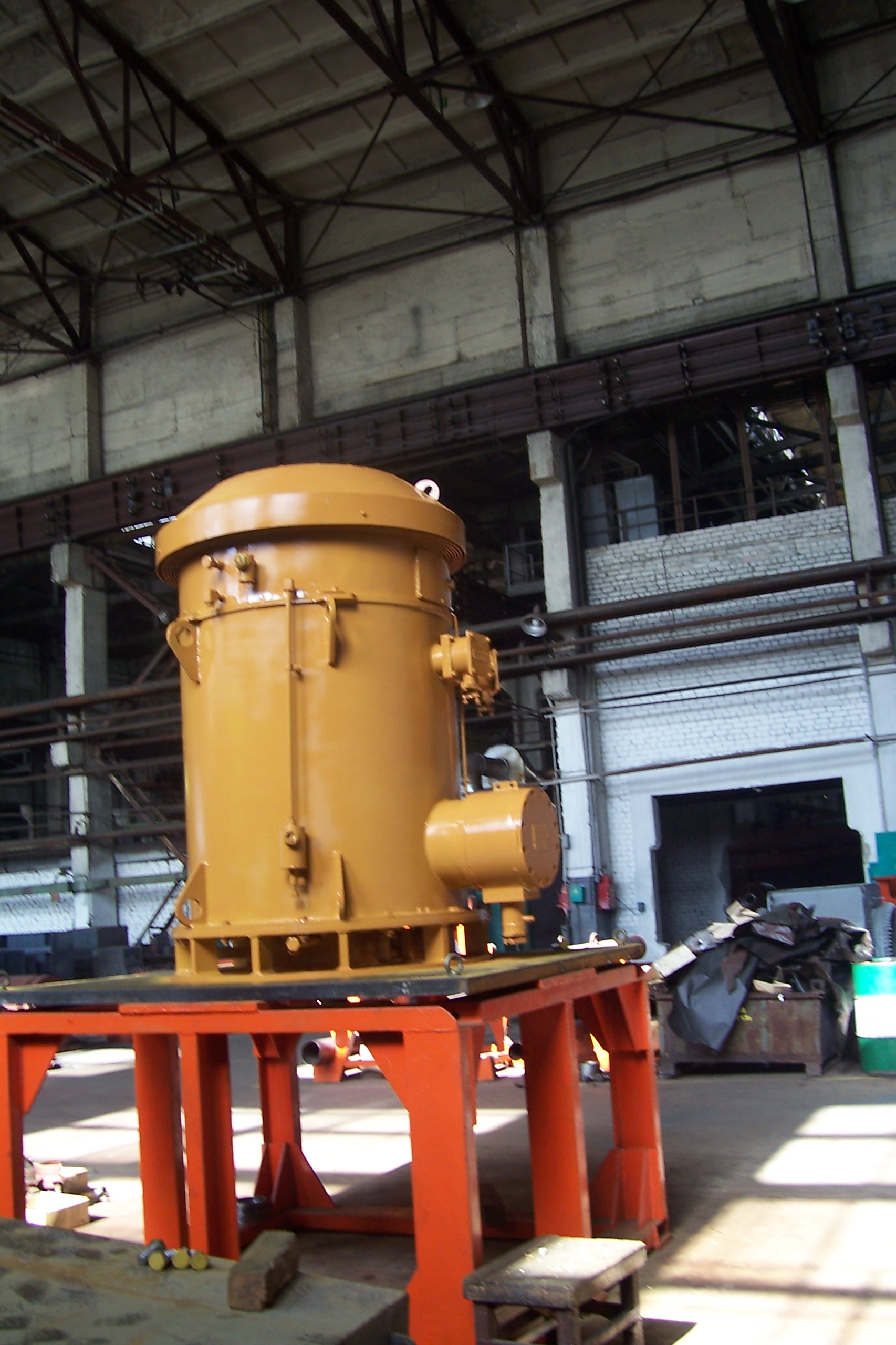

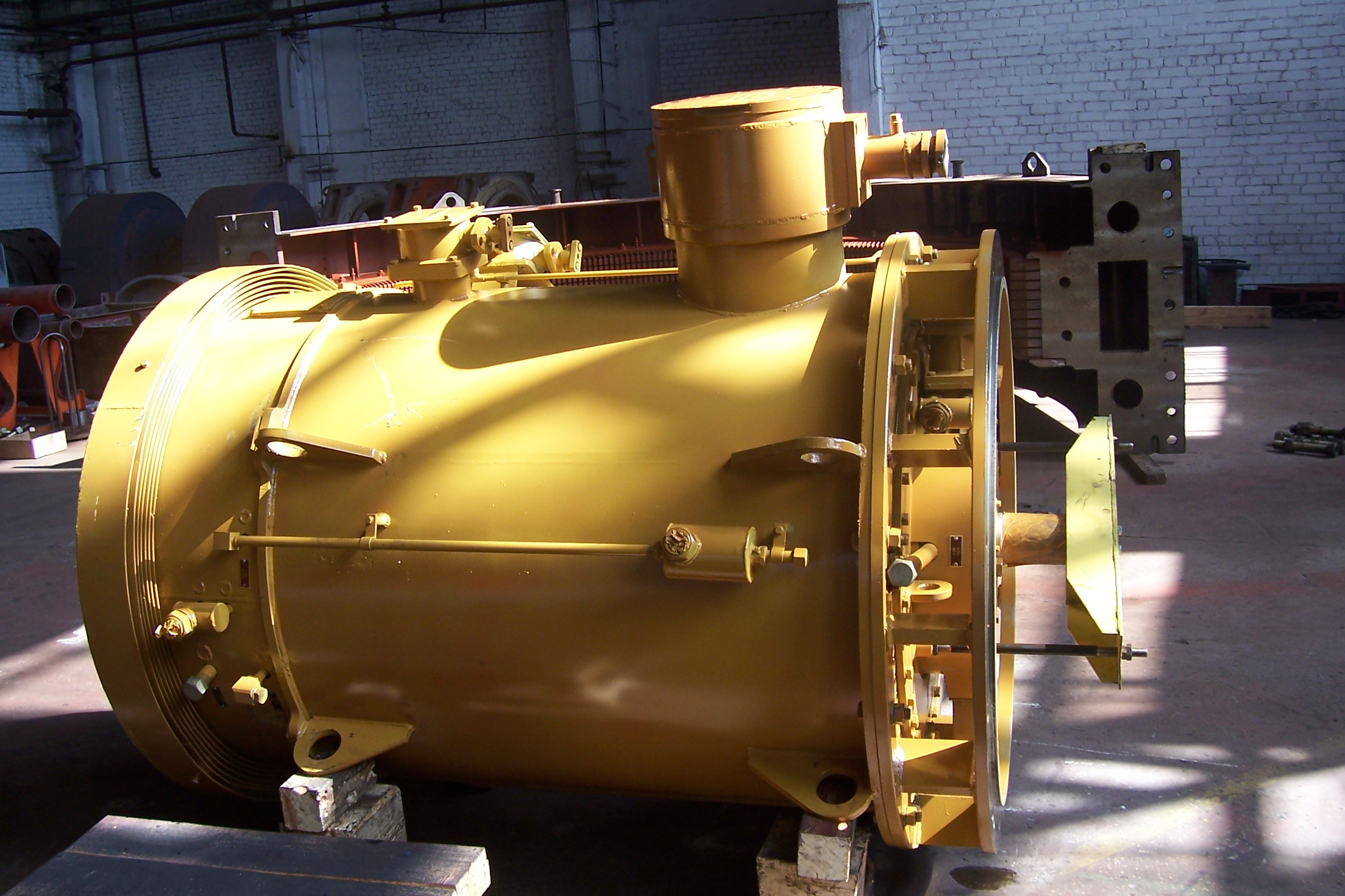

Описание

Взрывозащищенные асинхронные обдуваемые вертикальные электродвигатели ВАОВ5К и ВАОВ5КМ предназначены для привода нефтяных подпорных насосов типа НПВ и НПВ-М, работаю-щих в условиях умеренного и холодного климата, применяемых в местах эксплуатации, в которых по технологии производства возможно образование взрывоопасной концентрации газов, паров и пыли.

Описание Детали Таблицы

Взрывозащищенные асинхронные обдуваемые вертикальные электродвигатели ВАОВ5К и ВАОВ5КМ предназначены для привода нефтяных подпорных насосов типа НПВ и НПВ-М, работаю-щих в условиях умеренного и холодного климата, применяемых в местах эксплуатации, в которых по технологии производства возможно образование взрывоопасной концентрации газов, паров и пыли.
Электродвигатели сертифицированы в России, имеют сертификат соответствия ГОСТР и разре-шения Украины и России на производство и применение.
Исполнение по взрывозащите: 1ExdIIBT4.
Вид климатического исполнения и категория размещения: У1; УХЛ1 (двигатели выполнены из материалов для работы при температуре до минус 600С; крепежные изделия – из нержавеющей стали).
Конструктивное исполнение по способу монтажа: IM 4011 – без лап, с фланцем на станине, с одним цилиндрическим концом вала, направление вала выходным концом вниз.
Соединение двигателей с приводным механизмом осуществляется посредством зубчатых или упругих втулочно-пальцевых муфт. Двигатели поставляются комплектно со шпонками по ГОСТ 23360.
Способ охлаждения: ICA0151 – корпус двигателя выполнен с трубами для прохода наружного воздуха. Наружный и внутренние вентиляторы расположены на валу двигателя.
Степень защиты: двигателя – IP54; кожуха наружного вентилятора – IP20, коробок выводов статора, датчиков, нагревателей масла – IP55.
Режим работы продолжительный S1 от сети переменного тока частотой 50Гц. Напряжение пи-тания двигателя по ГОСТ 183-74 или ГОСТ Р 52776 (для России) – 6000 В или 10000 В по согласова-нию с заказчиком.
Пуск двигателя: прямой, обеспечивается как при номинальном напряжении, так и при падении напряжения сети за время пуска до 0,8 Uном. Среднее число пусков в год - не более 400 и за срок службы – не более 10000; двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее трех часов, допусти-мое количество пусков в сутки до трех.
Конструктивные особенности: Двигатели в климатическом исполнении У1, мощностью до 1000 кВт, изготавливаются с подшипниками качения, верхнего и нижнего подшипниковых узлов,  с консистентной смазкой  Литол-24, а в климатическом исполнении УХЛ1 с консистентной синтетиче-ской смазкой AeroShell Grease 22. Допускается применение других пластичных смазок с аналогичны-ми свойствами. Двигатели в климатическом исполнении У1, УХЛ1, мощностью свыше 1000 кВт изго-тавливаются с подшипниками качения:
- в нижнем подшипниковом узле с консистентной смазкой  Литол-24 для климатического ис-полнения У1, и с консистентной синтетической смазкой AeroShell Grease 22 для климатического ис-полнения УХЛ1.
- в верхнем подшипниковом узле с жидкой смазкой в масляных ваннах без внешней циркуляции масла.
Двигатели в климатическом исполнении УХЛ1 модернизированного исполнения (индекс «М» в обозначении двигателя), изготавливаются с подшипниками качения, верхнего и нижнего подшипнико-вых узлов, с жидкой смазкой в масляных ваннах без внешней циркуляции масла.
Масляные ванны снабжены электронагревателями с дистанционным управлением для подогрева масла при отрицательной температуре.
Коробка выводов имеет три силовых зажима и зажимы заземления (внутренние и наружные), допускает ввод бронированного кабеля с медными и алюминиевыми жилами с обеспечением сухой разделки или заливки кабельной массой.
Обмотка ротора двигателей мощностью до 1000 кВт – алюминиевая, а более 1000 кВт – медная. Изоляция обмотки статора «МОНОЛИТ-2» выполнена по технологии вакуумно-нагнетательной про-питки обмоток эпоксидным компаундом с применением изоляционных материалов класса нагрево-стойкости F. Обмотка статора имеет три выводных провода, выведенных в одну коробку выводов. Схема соединения фаз – «звезда».
Двигатели ВАОВ5К с частотой вращения 1500 об/мин изготавливаются с левым направлением вращения, а двигатели с частотой вращения 1000 об/мин. – с правым направлением вращения, если смотреть со стороны выступающего конца вала. По требованию заказчика двигатели могут быть из-готовлены с другим направлением вращения.
Двигатели ВАОВ5К оснащены датчиками температуры обмотки статора, сердечника статора, подшипников, масла в масляных ваннах и корпуса нагревателя. Выводы датчиков выведены в отдель-ную коробку выводов. На щитах электродвигателя предусмотрены площадки для установки датчиков контроля уровня вибрации в трех плоскостях измерения.

Структура условного обозначения типоисполнения двигателя:



ВАОВ5К(М)

 -

ХХХХ



Х

 -

Х



ХХХ



1























Категория размещения по ГОСТ 15150

















Климатическое исполнение по ГОСТ 15150













Число полюсов









Д – для напряжения 10000 В





Номинальная мощность двигателя, кВт

Обозначение:

В - взрывозащищенный

А - асинхронный

О - обдуваемый

В - вертикальный

5 - серия

К - производство г. Новая Каховка

М – модернизированный (жидкая смазка подшипниковых узлов)



Пример записи обозначения двигателя асинхронного взрывозащищенного с короткозамкну-тым ротором, трехфазного, обдуваемого с маркировкой взрывозащиты 1ExdIIBT4, мощностью 315 кВт, напряжением 6000 В, частота сети 50 Гц, частотой вращения 1500 об/мин, климатическое ис-полнение – УХЛ, категории размещения – 1, левого направления вращения, при его заказе и в доку-ментации другого изделия:
Электродвигатель ВАОВ5К-315-4УХЛ1 1ExdIIBT4, ТУ У 31.1-32832237-014:2008

Тоже самое, климатическое исполнение – У:
Электродвигатель ВАОВ5К-315-4У1 1ExdIIBT4, ТУ У 31.1-32832237-014:2008

Тоже самое, климатическое исполнение – УХЛ1, модернизированный:
Электродвигатель ВАОВ5КМ-315-4УХЛ1 1ExdIIBT4, ТУ У 31.1-32832237-014:2008

Пример записи обозначения двигателя асинхронного взрывозащищенного с короткозамкну-тым ротором, трехфазного, обдуваемого с маркировкой взрывозащиты 1ExdIIBT4, мощностью 400 кВт, напряжением 10000 В, частота сети 50 Гц, частотой вращения 1500 об/мин, климатическое ис-полнение – УХЛ, категории размещения – 1, левого направления вращения, при его заказе и в доку-ментации другого изделия:
Электродвигатель ВАОВ5К-400Д-4УХЛ1 1ExdIIBT4, ТУ У 31.1-32832237-014:2008

Тоже самое, климатическое исполнение – У:
Электродвигатель ВАОВ5К-400Д-4У1 1ExdIIBT4, ТУ У 31.1-32832237-014:2008

Тоже самое, климатическое исполнение – УХЛ1, модернизированный:
Электродвигатель ВАОВ5КМ-400Д-4УХЛ1 1ExdIIBT4, ТУ У 31.1-32832237-014:2008

Пример записи обозначения двигателя асинхронного взрывозащищенного с короткозамкну-тым ротором, трехфазного, обдуваемого с маркировкой взрывозащиты 1ExdIIBT4, мощностью 315 кВт, напряжением 6000 В, частота сети 50 Гц, частотой вращения 1000 об/мин, климатическое ис-полнение – УХЛ, категории размещения – 1, правого направления вращения, при его заказе и в доку-ментации другого изделия:
Электродвигатель ВАОВ5К-315-6УХЛ1 1ExdIIBT4, ТУ У 31.1-32832237-014:2008

Тоже самое, климатическое исполнение – У:
Электродвигатель ВАОВ5К-315-6У1 1ExdIIBT4, ТУ У 31.1-32832237-014:2008

Тоже самое, климатическое исполнение – УХЛ1, модернизированный:
Электродвигатель ВАОВ5КМ-315-6УХЛ1 1ExdIIBT4, ТУ У 31.1-32832237-014:2008

Таблица 59
Тип двигателя Мощ- ность, кВт Напряжение, В Частота вращения (синхр), об/мин Скольжение, % Ток статора, А КПД, % cosφ Iпуск/ Iн Mпуск/ Mн Mпуск/ Mн
ВАОВ5КМ-315-4УХЛ1 315 6000 1500 1 36 94,5 0,89 6,5 1,2 2,5
ВАОВ5КМ-400-4УХЛ1 400 6000 1500 1 45,5 95 0,89 6,5 1,2 2,5
ВАОВ5КМ-400Д-4УХЛ1 400 10000 1500 1 28,8 94,3 0,86 6,5 1,2 2,5
ВАОВ5КМ-800-4УХЛ1 800 6000 1500 1 89,6 95,5 0,9 6,5 1,2 2,5
ВАОВ5КМ-800Д-4УХЛ1 800 10000 1500 1 53,9 95,2 0,9 6 1,2 2,5
ВАОВ5КМ-1250-4УХЛ1 1250 6000 1500 0,6 139,5 95,8 0,9 6,5 1,1 2,5
ВАОВ5КМ-1250Д-4УХЛ1 1250 10000 1500 0,6 83,9 95,6 0,9 6,5 1,1 2,5
ВАОВ5КМ-2000-4УХЛ1 2000 6000 1500 0,6 221,8 96,4 0,9 6,5 1,1 2,5
ВАОВ5КМ-2000Д-4УХЛ1 2000 10000 1500 0,6 133,4 96,2 0,9 6,5 1,1 2,5
ВАОВ5КМ-315-6УХЛ1 315 6000 1000 1 38 94 0,85 6 1,1 2,2
ВАОВ5КМ-400-6УХЛ1 400 6000 1000 1 48 94,3 0,85 6 1,1 2,2
ВАОВ5КМ-630-6УХЛ1 630 6000 1000 0,8 73,3 95,1 0,87 6 1,1 2,2
ВАОВ5КМ-630Д-6УХЛ1 630 10000 1000 0,8 44,1 94,8 0,87 6 1,1 2,2
ВАОВ5КМ-800-6УХЛ1 800 6000 1000 0,8 92,2 95,3 0,87 6 1,1 2,2
ВАОВ5КМ-800Д-6УХЛ1 800 10000 1000 0,8 55,9 95 0,87 6 1,1 2,2
ВАОВ5КМ-1000-6УХЛ1 1000 6000 1000 0,6 121 95,8 0,83 5 1 2,1
ВАОВ5КМ-1000Д-6УХЛ1 1000 10000 1000 0,6 72,8 95,5 0,83 5 1 2,1
ВАОВ5КМ-1250-6УХЛ1 1250 6000 1000 0,6 151 96 0,83 5 1 2,1
ВАОВ5КМ-1250Д-6УХЛ1 1250 10000 1000 0,6 90,8 95,8 0,83 5 1 2,1
ВАОВ5КМ-1600-6УХЛ1 1600 6000 1000 0,6 192,4 96,4 0,83 5 1 2,1
ВАОВ5КМ-1600Д-6УХЛ1 1600 10000 1000 0,6 115,7 96,2 0,83 5 1 2,1
ВАОВ5КМ-2000-6УХЛ1 2000 6000 1000 0,6 237,7 96,4 0,84 5 1 2,1
ВАОВ5КМ-2000Д-6УХЛ1 2000 10000 1000 0,6 142,9 96,2 0,84 5 1 2,1
ВАОВ5КМ-2250-6УХЛ1 2250 6000 1000 0,6 267,1 96,5 0,84 5 1 2,1
ВАОВ5КМ-2250Д-6УХЛ1 2250 10000 1000 0,6 160,6 96,3 0,84 5 1 2,1
ВАОВ5К-315-4У1,УХЛ1 315 6000 1500 1 36 94,5 0,89 6,5 1,2 2,5
ВАОВ5К-400-4У1,УХЛ1 400 6000 1500 1 45,5 95 0,89 6,5 1,2 2,5
ВАОВ5К-400Д-4У1,УХЛ1 400 10000 1500 1 28,8 94,3 0,86 6,5 1,2 2,5
ВАОВ5К-800-4У1,УХЛ1 800 6000 1500 1 89,6 95,5 0,9 6,5 1,2 2,5
ВАОВ5К-800Д-4У1,УХЛ1 800 10000 1500 1 53,9 95,2 0,9 6 1,2 2,5
ВАОВ5К-1250-4У1,УХЛ1 1250 6000 1500 0,6 139,5 95,8 0,9 6,5 1,1 2,5
ВАОВ5К-1250Д-4У1,УХЛ1 1250 10000 1500 0,6 83,9 95,6 0,9 6,5 1,1 2,5
ВАОВ5К-2000-4У1,УХЛ1 2000 6000 1500 0,6 221,8 96,4 0,9 6,5 1,1 2,5
ВАОВ5К-2000Д-4У1,УХЛ1 2000 10000 1500 0,6 133,4 96,2 0,9 6,5 1,1 2,5
ВАОВ5К-315-6У1,УХЛ1 315 6000 1000 1 38 94 0,85 6 1,1 2,2
ВАОВ5К-400-6У1,УХЛ1 400 6000 1000 1 48 94,3 0,85 6 1,1 2,2
ВАОВ5К-630-6У1,УХЛ1 630 6000 1000 0,8 73,3 95,1 0,87 6 1,1 2,2
ВАОВ5К-630Д-6У1,УХЛ1 630 10000 1000 0,8 44,1 94,8 0,87 6 1,1 2,2
ВАОВ5К-800-6У1,УХЛ1 800 6000 1000 0,8 92,2 95,3 0,87 6 1,1 2,2
ВАОВ5К-800Д-6У1,УХЛ1 800 10000 1000 0,8 55,9 95 0,87 6 1,1 2,2
ВАОВ5К-1000-6У1,УХЛ1 1000 6000 1000 0,6 121 95,8 0,83 5 1 2,1
ВАОВ5К-1000Д-6У1,УХЛ1 1000 10000 1000 0,6 72,8 95,5 0,83 5 1 2,1
ВАОВ5К-1250-6У1,УХЛ1 1250 6000 1000 0,6 151 96 0,83 5 1 2,1
ВАОВ5К-1250Д-6У1,УХЛ1 1250 10000 1000 0,6 90,8 95,8 0,83 5 1 2,1
ВАОВ5К-1600-6У1,УХЛ1 1600 6000 1000 0,6 192,4 96,4 0,83 5 1 2,1
ВАОВ5К-1600Д-6У1,УХЛ1 1600 10000 1000 0,6 115,7 96,2 0,83 5 1 2,1
ВАОВ5К-2000-6У1,УХЛ1 2000 6000 1000 0,6 237,7 96,4 0,84 5 1 2,1
ВАОВ5К-2000Д-6У1,УХЛ1 2000 10000 1000 0,6 142,9 96,2 0,84 5 1 2,1
ВАОВ5К-2250-6У1,УХЛ1 2250 6000 1000 0,6 267,1 96,5 0,84 5 1 2,1
ВАОВ5К-2250Д-6У1,УХЛ1 2250 10000 1000 0,6 160,6 96,3 0,84 5 1 2,1

Мощность, кВт
Синхронная частота вращения, об/мин
Напряжение, В


Таблица 60

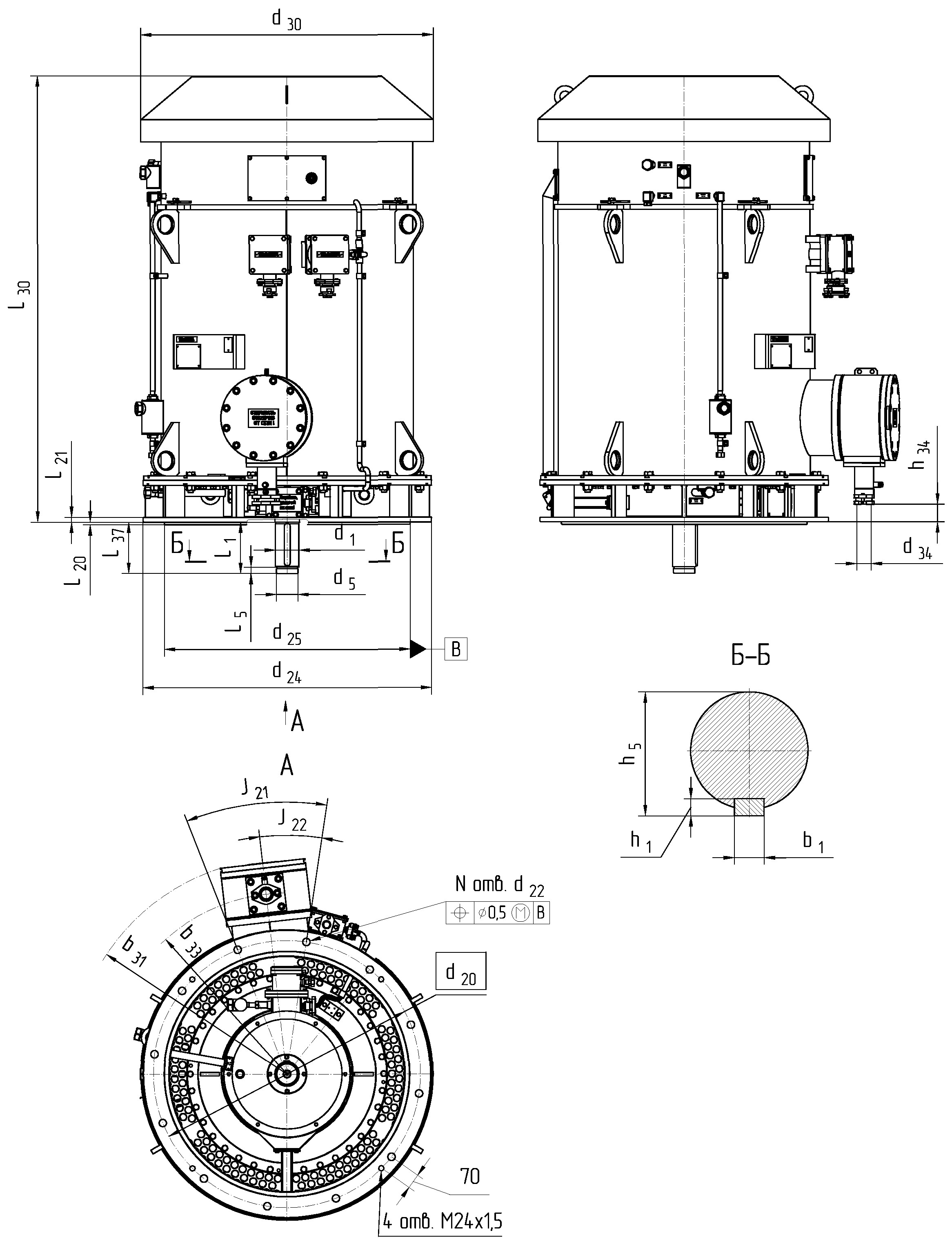

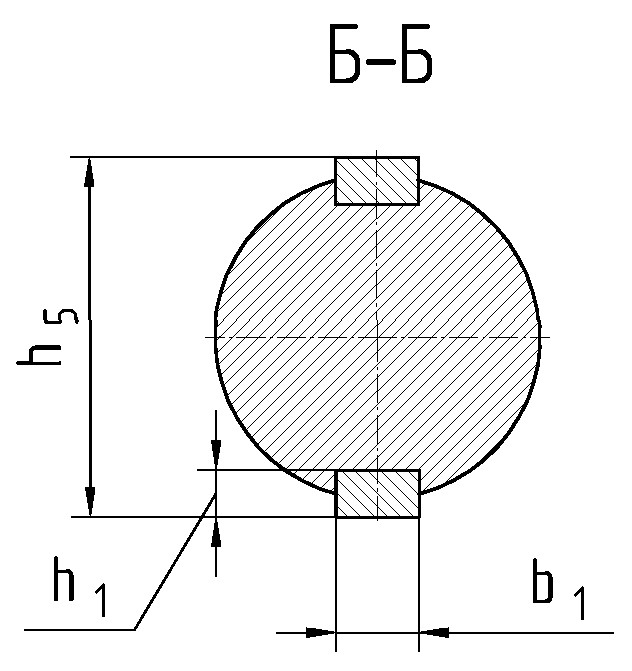

Тип двигателя Рис. b31, мм d24, мм d30, мм b1, мм b33, мм d1, мм d5, мм d20, мм d22, мм d25, мм d34, мм h1, мм h5, мм h34, мм L1, мм L5, мм L20, мм L21, мм L37, мм J21, мм J22, мм N Масса, кг L30, мм
ВАОВ5КМ-315-4УХЛ1 1 965 1150 1260 28 800 100 m6 - 1080 28 1000 ±0,028 45 16 106 35 210 - 10 20 210 45° 22°30’ 8 2900 2040
ВАОВ5КМ-400-4УХЛ1 1 995 1350 1370 28 830 110 m6 - 1250 35 1150 ±0,033 45 16 116 35 210 - 10 20 210 30° 15° 12 3600 2050
ВАОВ5КМ-400Д-4УХЛ1 1 1070 1350 1370 28 900 110 m6 - 1250 35 1150 ±0,033 45 16 116 35 210 - 10 20 210 30° 15° 12 4260 2240
ВАОВ5КМ-800-4УХЛ1 1 1075 1500 1450 32 910 120 m6 - 1400 35 1290 ±0,039 45 18 127 35 210 - 10 30 210 30° 15° 12 6110 2240
ВАОВ5КМ-800Д-4УХЛ1 1 1150 1500 1450 32 980 120 m6 - 1400 35 1290 ±0,039 45 18 127 35 210 - 10 30 210 30° 15° 12 6380 2340
ВАОВ5КМ-1250-4УХЛ1 1 1225 1720 1780 36 1065 140 m6 - 1600 42 1480 ±0,039 65 20 148 20 250 - 15 35 250 30° 15° 12 9630 2570
ВАОВ5КМ-1250Д-4УХЛ1 1 1420 1720 1780 36 1255 140 m6 - 1600 42 1480 ±0,039 60 20 148 20 250 - 15 35 250 30° 15° 12 10120 2780
ВАОВ5КМ-2000-4УХЛ1 1 1225 1920 1860 36 1065 140 m6 - 1800 42 1680 ±0,046 65 20 148 20 250 - 15 35 250 22°30’ 11°15’ 16 11790 2770
ВАОВ5КМ-2000Д-4УХЛ1 1 1420 1920 1860 36 1255 140 m6 - 1800 42 1680 ±0,046 60 20 148 20 250 - 15 35 250 22°30’ 11°15’ 16 12420 2910
ВАОВ5КМ-315-6УХЛ1 1 1015 1350 1370 28 850 110 m6 М100х2 1250 35 1150 ±0,033 45 16 116 80 240 30 10 20 240 30° 15° 12 4000 2110
ВАОВ5КМ-400-6УХЛ1 1 1015 1350 1370 28 850 110 m6 М100х2 1250 35 1150 ±0,033 45 16 116 80 240 30 10 20 240 30° 15° 12 4260 2170
ВАОВ5КМ-630-6УХЛ1 1 1140 1500 1605 32 980 120 m6 M110x2 1400 35 1290 ±0,039 45 18 127 100 240 30 10 30 240 30° 15° 12 5850 2220
ВАОВ5КМ-630Д-6УХЛ1 1 1220 1500 1605 32 1050 120 m6 M110x2 1400 35 1290 ±0,039 45 18 127 100 240 30 10 30 240 30° 15° 12 6500 2390
ВАОВ5КМ-800-6УХЛ1 1 1140 1500 1605 32 980 120 m6 M110x2 1400 35 1290 ±0,039 45 18 127 100 240 30 10 30 240 30° 15° 12 7200 2340
ВАОВ5КМ-800Д-6УХЛ1 1 1220 1500 1605 32 1050 120 m6 M110x2 1400 35 1290 ±0,039 45 18 127 100 240 30 10 30 240 30° 15° 12 8000 2510
ВАОВ5КМ-1000-6УХЛ1 1 1225 1920 1825 36 1065 140 m6 M130x2 1800 42 1680 ±0,046 65 20 148 120 280 30 15 35 280 22°30’ 11°15’ 16 9600 2400
ВАОВ5КМ-1000Д-6УХЛ1 1 1420 1920 1825 36 1255 140 m6 M130x2 1800 42 1680 ±0,046 60 20 148 120 280 30 15 35 280 22°30’ 11°15’ 16 10200 2630
ВАОВ5КМ-1250-6УХЛ1 1 1225 1920 1825 36 1065 140 m6 M130x2 1800 42 1680 ±0,046 65 20 148 120 280 30 15 35 280 22°30’ 11°15’ 16 10450 2500
ВАОВ5КМ-1250Д-6УХЛ1 1 1420 1920 1825 36 1255 140 m6 M130x2 1800 42 1680 ±0,046 60 20 148 120 280 30 15 35 280 22°30’ 11°15’ 16 11150 2730
ВАОВ5КМ-1600-6УХЛ1 2 1325 2100 1940 40 1165 150 m6 M130x2 2000 42 1830 ±0,046 65 22 168 150 280 30 15 35 280 22°30’ 11°15’ 16 12420 2640
ВАОВ5КМ-1600Д-6УХЛ1 2 1455 2100 1940 40 1290 150 m6 M130x2 2000 42 1830 ±0,046 60 22 168 150 280 30 15 35 280 22°30’ 11°15’ 16 12950 2870
ВАОВ5КМ-2000-6УХЛ1 2 1325 2100 1940 40 1165 150 m6 M130x2 2000 42 1830 ±0,046 65 22 168 150 280 30 15 35 280 22°30’ 11°15’ 16 14220 2810
ВАОВ5КМ-2000Д-6УХЛ1 2 1455 2100 1940 40 1290 150 m6 M130x2 2000 42 1830 ±0,046 60 22 168 150 280 30 15 35 280 22°30’ 11°15’ 16 14650 3030
ВАОВ5КМ-2250-6УХЛ1 2 1325 2100 1940 40 1165 150 m6 M130x2 2000 42 1830 ±0,046 65 22 168 150 280 30 15 35 280 22°30’ 11°15’ 16 15000 2950
ВАОВ5КМ-2250Д-6УХЛ1 2 1455 2100 1940 40 1290 150 m6 M130x2 2000 42 1830 ±0,046 60 22 168 150 280 30 15 35 280 22°30’ 11°15’ 16 15700 3170
ВАОВ5К-315-4У1,УХЛ1 1 965 1150 1260 28 800 100 m6 - 1080 28 1000 ±0,028 45 16 106 35 210 - 10 20 210 45° 22°30’ 8 2900 1830
ВАОВ5К-400-4У1,УХЛ1 1 995 1350 1370 28 830 110 m6 - 1250 35 1150 ±0,033 45 16 116 35 210 - 10 20 210 30° 15° 12 3600 1840
ВАОВ5К-400Д-4У1,УХЛ1 1 1070 1350 1370 28 900 110 m6 - 1250 35 1150 ±0,033 45 16 116 35 210 - 10 20 210 30° 15° 12 4260 2030
ВАОВ5К-800-4У1,УХЛ1 1 1075 1500 1450 32 910 120 m6 - 1400 35 1290 ±0,039 45 18 127 35 210 - 10 30 210 30° 15° 12 6110 2000
ВАОВ5К-800Д-4У1,УХЛ1 1 1150 1500 1450 32 980 120 m6 - 1400 35 1290 ±0,039 45 18 127 35 210 - 10 30 210 30° 15° 12 6380 2100
ВАОВ5К-1250-4У1,УХЛ1 1 1225 1720 1780 36 1065 140 m6 - 1600 42 1480 ±0,039 65 20 148 20 250 - 15 35 250 30° 15° 12 9630 2520
ВАОВ5К-1250Д-4У1,УХЛ1 1 1420 1720 1780 36 1255 140 m6 - 1600 42 1480 ±0,039 60 20 148 20 250 - 15 35 250 30° 15° 12 10120 2730
ВАОВ5К-2000-4У1,УХЛ1 1 1225 1920 1860 36 1065 140 m6 - 1800 42 1680 ±0,046 65 20 148 20 250 - 15 35 250 22°30’ 11°15’ 16 11790 2720
ВАОВ5К-2000Д-4У1,УХЛ1 1 1420 1920 1860 36 1255 140 m6 - 1800 42 1680 ±0,046 60 20 148 20 250 - 15 35 250 22°30’ 11°15’ 16 12420 2860
ВАОВ5К-315-6У1,УХЛ1 1 1015 1350 1370 28 850 110 m6 М100х2 1250 35 1150 ±0,033 45 16 116 80 240 30 10 20 240 30° 15° 12 4000 1840
ВАОВ5К-400-6У1,УХЛ1 1 1015 1350 1370 28 850 110 m6 М100х2 1250 35 1150 ±0,033 45 16 116 80 240 30 10 20 240 30° 15° 12 4260 1900
ВАОВ5К-630-6У1,УХЛ1 1 1140 1500 1605 32 980 120 m6 M110x2 1400 35 1290 ±0,039 45 18 127 100 240 30 10 30 240 30° 15° 12 5850 2030
ВАОВ5К-630Д-6У1,УХЛ1 1 1220 1500 1605 32 1050 120 m6 M110x2 1400 35 1290 ±0,039 45 18 127 100 240 30 10 30 240 30° 15° 12 6500 2200
ВАОВ5К-800-6У1,УХЛ1 1 1140 1500 1605 32 980 120 m6 M110x2 1400 35 1290 ±0,039 45 18 127 100 240 30 10 30 240 30° 15° 12 7200 2150
ВАОВ5К-800Д-6У1,УХЛ1 1 1220 1500 1605 32 1050 120 m6 M110x2 1400 35 1290 ±0,039 45 18 127 100 240 30 10 30 240 30° 15° 12 8000 2320
ВАОВ5К-1000-6У1,УХЛ1 1 1225 1920 1825 36 1065 140 m6 M130x2 1800 42 1680 ±0,046 65 20 148 120 280 30 15 35 280 22°30’ 11°15’ 16 9600 2400
ВАОВ5К-1000Д-6У1,УХЛ1 1 1420 1920 1825 36 1255 140 m6 M130x2 1800 42 1680 ±0,046 60 20 148 120 280 30 15 35 280 22°30’ 11°15’ 16 10200 2630
ВАОВ5К-1250-6У1,УХЛ1 1 1225 1920 1825 36 1065 140 m6 M130x2 1800 42 1680 ±0,046 65 20 148 120 280 30 15 35 280 22°30’ 11°15’ 16 10450 2500
ВАОВ5К-1250Д-6У1,УХЛ1 1 1420 1920 1825 36 1255 140 m6 M130x2 1800 42 1680 ±0,046 60 20 148 120 280 30 15 35 280 22°30’ 11°15’ 16 11150 2730
ВАОВ5К-1600-6У1,УХЛ1 2 1325 2100 1940 40 1165 150 m6 M130x2 2000 42 1830 ±0,046 65 22 168 150 280 30 15 35 280 22°30’ 11°15’ 16 12420 2640
ВАОВ5К-1600Д-6У1,УХЛ1 2 1455 2100 1940 40 1290 150 m6 M130x2 2000 42 1830 ±0,046 60 22 168 150 280 30 15 35 280 22°30’ 11°15’ 16 12950 2870
ВАОВ5К-2000-6У1,УХЛ1 2 1325 2100 1940 40 1165 150 m6 M130x2 2000 42 1830 ±0,046 65 22 168 150 280 30 15 35 280 22°30’ 11°15’ 16 14220 2810
ВАОВ5К-2000Д-6У1,УХЛ1 2 1455 2100 1940 40 1290 150 m6 M130x2 2000 42 1830 ±0,046 60 22 168 150 280 30 15 35 280 22°30’ 11°15’ 16 14650 3030
ВАОВ5К-2250-6У1,УХЛ1 2 1325 2100 1940 40 1165 150 m6 M130x2 2000 42 1830 ±0,046 65 22 168 150 280 30 15 35 280 22°30’ 11°15’ 16 15000 2950
ВАОВ5К-2250Д-6У1,УХЛ1 2 1455 2100 1940 40 1290 150 m6 M130x2 2000 42 1830 ±0,046 60 22 168 150 280 30 15 35 280 22°30’ 11°15’ 16 15700 3170
