ЭЛЕКТРОДВИГАТЕЛИ ВЗРЫВОЗАЩИЩЕННЫЕ СЕРИИ ВАО8К, ВАО8КУ

Главная / Наш бизнес / Каталог выпускаемой продукции / Асинхронные электродвигатели / ЭЛЕКТРОДВИГАТЕЛИ ВЗРЫВОЗАЩИЩЕННЫЕ СЕРИИ ВАО8К, ВАО8КУ

Описание

Взрывозащищенные асинхронные обдуваемые электродвигатели ВАО8К-450,560,630, ВАО8К-1600-6Д и ВАО8КУ-630 предназначены для продолжительного режима работы S1 от сети перемен-ного тока частотой 50 Гц или 60 Гц в качестве приводов различных механизмов, применяемых в ме-стах эксплуатации, в которых по технологии производства возможно образование взрывоопасной концентрации газов, паров и пыли.

Описание Детали Таблицы

Взрывозащищенные асинхронные обдуваемые электродвигатели ВАО8К-450,560,630, ВАО8К-1600-6Д и ВАО8КУ-630 предназначены для продолжительного режима работы S1 от сети перемен-ного тока частотой 50 Гц или 60 Гц в качестве приводов различных механизмов, применяемых в ме-стах эксплуатации, в которых по технологии производства возможно образование взрывоопасной концентрации газов, паров и пыли. Это предприятия топливно-энергетического комплекса, добываю-щих и перерабатывающих отраслей промышленности: угольной, нефтяной, химической, газовой и других. Электродвигатели серии BAO8К имеют широкую область применения и предназначены для комплектации различных насосов, вентиляторов, мешалок, подъемных механизмов и т.д. Электро-двигатели серии ВАО8КУ разработаны специально для привода углесосов в шахтах, где добыча угля производится гидроспособом, но при этом могут быть широко применены для других шахтных меха-низмов.
Двигатели серии ВАО8К  разработаны  и изготавливаются для замены двигате¬лей серии ВАО2, ВАО5К  и соответствуют им по установочно-присоединительным размерам, а также для замены ана-логичных двигателей других производителей.
Исполнения по взрывозащите:
ВАО8К-450, 560, 630 — 1 ExdIIBT4 или РВ 4В; PBExdI;
ВАО8К-1600-6Д — 1ExdIIBT4;
ВАО8КУ— РВ 4В; PBExdI;
ВАО8К на напряжение 3000 В — 1 ExdIIBT4.
Вид климатического исполнения: У2; Т2; ХЛ2; У5; Т5.
Конструктивное исполнение по способу монтажа: IM 1001 — горизонтальное, на лапах с двумя подшипниковыми щитами, с одним свободным концом вала.
Степень защиты: корпуса и коробки выводов — IP54, кожуха наружного вентилятора — IP20.
Способ охлаждения: ICA 0151 —  обдуваемые с самовентиляцией.
Соединение двигателей с приводным механизмом осуществляется посредством зубчатых или упругих втулочно-пальцевых муфт (для двигателей на 750, 1000, 1500 об/мин); зубчатых, упругих втулочно-пальцевых или пластинчатых муфт (для двигателей на 3000 об/мин). Двигатели изготавли-ваются с одним цилиндрическим концом вала по ГОСТ 12080 и поставляются комплектно со шпон-ками по ГОСТ 23360 (электродвигатели ВАО8К-450, 560 с одной шпонкой, ВАО8К, ВАО8КУ-630, ВАО8К-1600-6Д с двумя шпонками).
Пуск двигателя прямой, обеспечивается как при номинальном напряжении, так и при падении напряжения сети за время пуска до 0,8 Uном. Двигатели ВАО8К-450, 560, 630 на 1500, 1000, 750 об/мин, ВАО8КУ на 1500 об\мин рассчитаны на 2400 пусков в год, допускают три пуска подряд из холодного состояния, два пуска из горячего состояния с интервалом между пусками от 3 до 5 минут и допустимым количеством пусков в сутки не более 8.
Двигатели ВАО8К-450, 560 на 3000 об/мин рассчитаны на 1000 пусков в год, двигатели ВАО8К-1600-6Д  на 1000 об/мин рассчитаны на 400 пусков в год, допускают два пуска из холодного состоя-ния с интервалом между пусками не менее 15 минут или один пуск из горячего состояния. Последу-ющие пуски не ранее, чем через 3 часа работы двигателя.
Для всех двигателей число пусков за весь срок службы – не более 10000.
Двигатели изготавливаются на напряжение 3000, 6000 и 10000 В.
Двигатели имеют подшипники качения и термометры сопротивления для теплоконтроля под-шипников. Двигатели с частотой вращения 3000 об/мин комплектуются подшипниками фирмы SKF или других фирм производителей с аналогичными техническими характеристиками и размерами по ISO 15:1998. На остальные полюсности по требованию заказчика.
Смазка подшипников консистентная, наполнение смазки может производиться без остановки электродвигателя. Для двигателей ВАО8К-560-2 (кроме ВАО8К-560 -500-2, -630-2, -400-2Д) – жидкая автономная смазка.
Изоляционные материалы обмотки — класса нагревостойкости "F".
Двигатели изготавливаются в нескольких вариантах теплоконтроля обмотки статора, подшип-ников, корпуса и контролем вибрации. Для таких исполнений предусматриваются дополнительные коробки выводов на корпусе статора.

Таблица 51
Обозначение двигателя Мощ- ность, кВт Скольжение, % Ток статора, А Коэффициент полезного действия, % Iпуск/ Iном Mпуск/ Mном Ммакс/ Mном Вид и уровень взрывозащиты Синхронная частота вращения
ВАО8К-1600-6Д 1600 0,6 114,6 96 5 1,2 2,2 1ExdIIBT4 PBExdI PB 4B 1000
ВАО8К-450-200-2 200 1,1 23,3 93 6 1,1 3 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-450-200-4 200 1,2 23,1 93,8 6 1,1 2,6 1ExdIIBT4 PBExdI PB 4B 1500
ВАО8К-450-200-6 200 1,2 23,8 93,9 6 1,2 2,8 1ExdIIBT4 PBExdI PB 4B 1000
ВАО8К-450-200-8 200 1 26 93,7 6,5 1,2 2,8 1ExdIIBT4 PBExdI PB 4B 750
ВАО8К-450-250-2 250 0,6 28,6 93,5 5 1,2 2,2 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-450-250-4 250 1 28,6 94,4 6,5 1,1 2,5 1ExdIIBT4 PBExdI PB 4B 1500
ВАО8К-450-250-6 250 1 29,8 94 6 1,1 2,7 1ExdIIBT4 PBExdI PB 4B 1000
ВАО8К-450-250-8 250 1 32,4 94 5,5 1 2,4 1ExdIIBT4 PBExdI PB 4B 750
ВАО8К-450-315-2 315 0,6 35,8 94 6 1,2 2,8 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-450-315-4 315 1 35,9 94,8 6,5 1,1 2,5 1ExdIIBT4 PBExdI PB 4B 1500
ВАО8К-450-315-6 315 1 37,5 94,1 6 1,1 2,5 1ExdIIBT4 PBExdI PB 4B 1000
ВАО8К-450-400-2 400 0,6 44,8 94,4 6 1,2 2,6 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-450-400-4 400 1 45,4 95,2 6,5 1,1 2,5 1ExdIIBT4 PBExdI PB 4B 1500
ВАО8К-560-1000-2* 1000 1 112,5 95 7 1,1 2,5 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-560-1000-2Д* 1000 1 66,9 94,8 7 1,1 2,5 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-560-1000-4 1000 1 110,5 95,7 6,5 1,1 2,5 1ExdIIBT4 PBExdI PB 4B 1500
ВАО8К-560-200-2Д 200 1 13,9 93,1 7 1 3 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-560-200-4Д 200 1 14 93 7 1,1 2,5 1ExdIIBT4 PBExdIPB 4B 1500
ВАО8К-560-250-2Д 250 1 17,3 93,6 5,5 1 2,4 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-560-250-4Д 250 1 17,4 93,4 6 1,1 2,5 1ExdIIBT4 PBExdIPB 4B 1500
ВАО8К-560-315-2Д 315 1 21,7 94,1 6 1 2,4 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-560-315-4Д 315 1 21,8 93,8 6,5 1,1 2,5 1ExdIIBT4 PBExdIPB 4B 1500
ВАО8К-560-315-8 315 1 38,7 94,3 6 1,1 2,6 1ExdIIBT4 PBExdI PB 4B 750
ВАО8К-560-315-8Д 315 1 23,3 94,2 5,5 1 2,2 1ExdIIBT4 PBExdI PB 4B 750
ВАО8К-560-400-2Д 400 0,8 27,7 92,7 6 1,1 2,4 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-560-400-4Д 400 1 27,6 94,1 6,5 1,1 2,7 1ExdIIBT4 PBExdIPB 4B 1500
ВАО8К-560-400-6 400 1,1 47,6 94,1 6,5 1,2 2,5 1ExdIIBT4 PBExdI PB 4B 1000
ВАО8К-560-400-6Д 400 1 28,6 94 6 1,2 2,2 1ExdIIBT4 PBExdI PB 4B 1000
ВАО8К-560-400-8 400 1 49,1 94,5 6 1 2,3 1ExdIIBT4 PBExdI PB 4B 750
ВАО8К-560-400-8Д 400 1 29,5 94,4 6 1,1 2,5 1ExdIIBT4 PBExdI PB 4B 750
ВАО8К-560-500-2 500 1 57,2 93,5 6 1,1 2,7 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-560-500-2Д* 500 1 34,3 93,4 7 1,2 3 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-560-500-4 500 1 56,3 95 6,5 1,1 2,5 1ExdIIBT4 PBExdI PB 4B 1500
ВАО8К-560-500-4Д 500 1 34,4 94,4 6 1,1 2,3 1ExdIIBT4 PBExdIPB 4B 1500
ВАО8К-560-500-6 500 1 58,5 94,5 6 1,2 2,2 1ExdIIBT4 PBExdI PB 4B 1000
ВАО8К-560-500-6Д 500 1 35,7 94,1 6,5 1 2,3 1ExdIIBT4 PBExdI PB 4B 1000
ВАО8К-560-500-8 500 1 60,2 95,1 6 1 2,4 1ExdIIBT4 PBExdI PB 4B 750
ВАО8К-560-500-8Д 500 1 36,6 94,9 6,5 1 2,4 1ExdIIBT4 PBExdI PB 4B 750
ВАО8К-560-630-2 630 1 71,7 94 6,5 1,2 2,8 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-560-630-2Д* 630 1 43,1 93,7 6 1,2 2,6 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-560-630-4 630 1 70,7 95,3 6,5 1,1 2,5 1ExdIIBT4 PBExdI PB 4B 1500
ВАО8К-560-630-4Д 630 1 42,5 95 6 1,1 2,3 1ExdIIBT4 PBExdIPB 4B 1500
ВАО8К-560-630-6 630 1 73,5 94,8 6 1,2 2,3 1ExdIIBT4 PBExdI PB 4B 1000
ВАО8К-560-630-6Д 630 1 44,7 94,6 6 1 2,3 1ExdIIBT4 PBExdI PB 4B 1000
ВАО8К-560-630-8 630 1 75,7 95,3 6 1,1 2,4 1ExdIIBT4 PBExdI PB 4B 750
ВАО8К-560-800-2* 800 0,8 90,4 94,6 6,5 1,1 2,9 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-560-800-2Д* 800 1 55 94,4 7 1,1 2,9 1ExdIIBT4 PBExdI PB 4B 3000
ВАО8К-560-800-4 800 1 89,6 95,5 6,5 1,1 2,8 1ExdIIBT4 PBExdI PB 4B 1500
ВАО8К-560-800-4Д 800 1 53,9 95,3 6 1,1 2,3 1ExdIIBT4 PBExdIPB 4B 1500
ВАО8К-560-800-6 800 1 93,1 95 6,5 1,2 2,4 1ExdIIBT4 PBExdI PB 4B 1000
ВАО8К-630-1000-4Д 1000 1 67,3 95,3 6 2,3 1ExdIIBT4 PBExdI PB 4B** 1500
ВАО8К-630-1000-6 1000 1,1 117,5 95,2 6,5 1,2 2,3 1ExdIIBT4 PBExdI PB 4B 1000
ВАО8К-630-1000-6Д 1000 1 69,7 95,2 6 1 2,3 1ExdIIBT4 PBExdI PB 4B 1000
ВАО8К-630-1000-8 1000 1 122,4 95,9 6 1,1 2,3 1ExdIIBT4 PBExdI PB 4B 750
ВАО8К-630-1250-4 1250 0,9 139,8 95,6 6 1 2,3 1ExdIIBT4PBExdI** PB 4B** 1500
ВАО8К-630-1250-4Д 1250 1 84 95,5 6 1 2,3 1ExdIIBT4 PBExdI**PB 4B** 1500
ВАО8К-630-1250-6 1250 1,1 146,3 95,6 6,5 1,2 2,3 1ExdIIBT4 PBExdI PB 4B 1000
ВАО8К-630-1600-4 1600 1 178,2 96 5,5 1 2,2 1ExdIIBT4PBExdI** PB 4B** 1500
ВАО8К-630-1600-4Д 1600 1 107,1 95,8 6,5 1,2 2,8 1ExdIIBT4 PBExdI**PB 4B** 1500
ВАО8К-630-2000-4 2000 1 222,3 96,2 5,5 1 2,4 1ExdIIBT4PBExdI** PB 4B** 1500
ВАО8К-630-2000-4Д 2000 0,9 133,6 96 6,5 1,2 2,4 1ExdIIBT4 PBExdI**PB 4B** 1500
ВАО8К-630-630-8Д 630 1 45,5 95,2 6 1 2,2 1ExdIIBT4 PBExdI PB 4B 750
ВАО8К-630-800-6Д 800 1 55,9 95 6 1 2,4 1ExdIIBT4 PBExdI PB 4B 1000
ВАО8К-630-800-8 800 1 99,3 95,7 6 1,1 2,3 1ExdIIBT4 PBExdI PB 4B 750
ВАО8К-630-800-8Д 800 1 57,6 95,5 6,5 1,1 2,3 1ExdIIBT4 PBExdI PB 4B 750
ВАО8КУ-630-1000-4Д 1000 1 67,3 95,3 6 2,3 1ExdIIBT4 PBExdI PB 4B** 1500
ВАО8КУ-630-1250-4 315 1 23,3 94,2 5,5 1 2,2 1ExdIIBT4PBExdI** PB 4B** 1500
ВАО8КУ-630-1250-4Д 630 1 71,7 94 6,5 1,2 2,8 1ExdIIBT4 PBExdI**PB 4B** 1500
ВАО8КУ-630-1600-4 400 1 27,6 94,1 5,5 1 2,2 1ExdIIBT4PBExdI** PB 4B** 1500
ВАО8КУ-630-1600-4Д 630 1 70,7 95,3 6,5 1,2 2,8 1ExdIIBT4 PBExdI**PB 4B** 1500
ВАО8КУ-630-2000-4 400 1 28,6 94 5,5 1 2,2 1ExdIIBT4PBExdI** PB 4B** 1500
ВАО8КУ-630-2000-4Д 630 1 73,5 94,8 6,5 1,2 2,3 1ExdIIBT4 PBExdI**PB 4B** 1500

Мощность, кВт
Синхронная частота вращения, об/мин
Напряжение, В

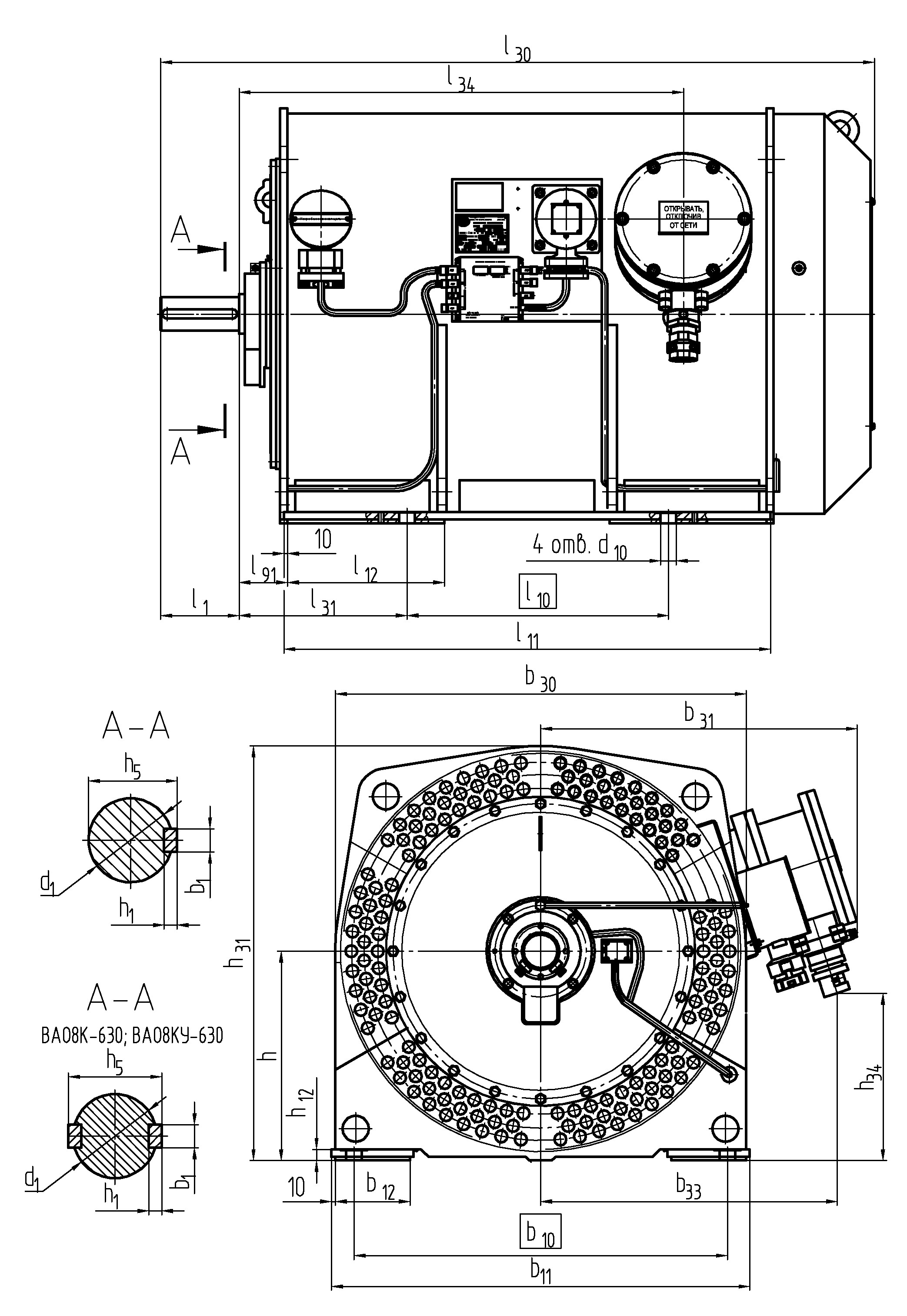

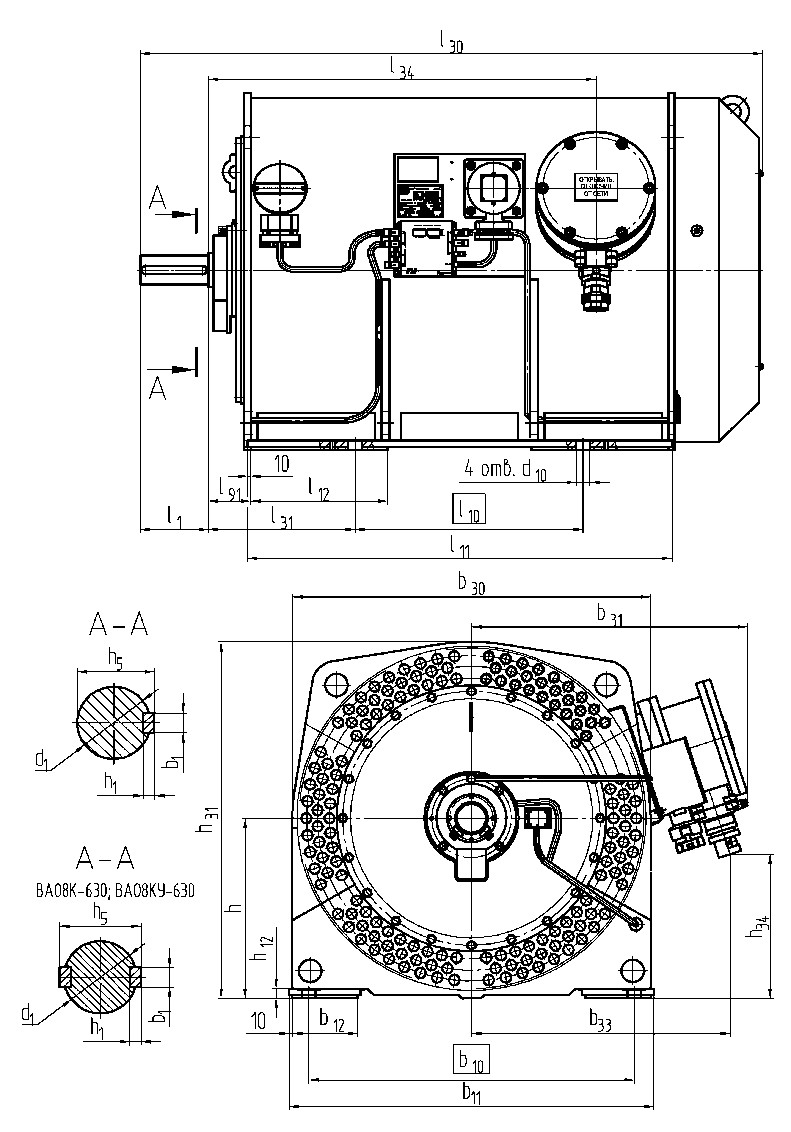

Таблица 52
Тип двигателя l30, мм b30, мм b31, мм h31, мм l1, мм l10, мм l11, мм l12, мм l31, мм l34, мм l91, мм d1, мм d10, мм b1, мм b10, мм b11, мм b12, мм b33, мм h, мм h1, мм h5, мм h12, мм h34, мм N Масса, кг
ВАО8К-1600-6Д 2920 1775 1320 1790 250 1400 1880 600 355 1750 170 160 56 40 1400 1640 325 1193 900 22 178 45 541 2 - / 12500
ВАО8К-450-200-2 1580 940 775 920 140 630 1040 320 315 950 130 70 35 20 750 880 130 720 450 12 74,5 30 302 1 2100 / -
ВАО8К-450-200-4 1640 940 775 920 210 630 1040 600 355 950 128 100 56 28 1400 880 325 720 450 16 106 45 302 1 2170 / 2220
ВАО8К-450-200-6 1660 1090 850 995 210 710 1060 600 355 970 118 100 56 28 1400 880 325 795 450 16 106 45 338 1 2880 / 2960
ВАО8К-450-200-8 1660 1090 850 995 210 710 1060 600 355 970 170 100 56 28 1400 880 325 795 450 16 106 45 338 1 3200 / 3300
ВАО8К-450-250-2 2920 1775 1320 1790 140 1400 1880 600 355 1750 170 160 56 40 1400 880 325 1193 450 12 178 45 541 1 2190 / -
ВАО8К-450-250-4 2220 940 775 920 210 710 1490 600 355 1450 170 100 56 28 1400 880 325 720 450 16 106 45 302 1 2290 / 2350
ВАО8К-450-250-6 2220 1090 850 995 210 900 1490 600 355 1450 170 100 56 28 1400 880 325 795 450 16 106 45 338 1 3020 / 3100
ВАО8К-450-250-8 1710 1090 850 995 210 800 1110 600 355 1020 170 100 56 28 1400 880 325 795 450 16 106 45 338 1 3360 / 3470
ВАО8К-450-315-2 1680 1775 1320 1790 140 710 1140 600 355 1050 170 160 56 40 1400 880 325 1193 900 22 178 45 541 1 2320 / -
ВАО8К-450-315-4 1810 1010 810 955 210 800 1210 600 355 1120 170 100 56 28 1400 880 325 756 450 106 45 325 1 2700 / 2760
ВАО8К-450-315-6 1710 1090 850 995 210 800 1110 600 355 1020 170 100 56 28 1400 880 325 795 450 106 45 338 1 3200 / 3290
ВАО8К-450-400-2 1640 1010 810 955 140 630 1040 600 355 950 170 160 56 40 1400 880 325 756 900 178 45 325 1 2580 / -
ВАО8К-450-400-4 1680 1775 1320 1790 210 710 1140 600 355 1050 170 100 56 28 1400 880 325 1193 450 106 45 541 1 2800 / 2870
ВАО8К-560-1000-2* 2220 1010 810 955 210 900 1490 600 355 1450 170 160 56 40 1400 880 325 756 560 178 45 325 1 5280 / -
ВАО8К-560-1000-2Д* 2340 1210 1045 1165 210 1000 1610 600 355 1510 210 160 56 40 1400 880 325 980 560 178 45 450 1 5650 / -
ВАО8К-560-1000-4 2045 1300 1090 1210 210 900 1380 350 355 1260 111 110 56 32 950 1130 185 1020 560 117 35 465 1 5100 / 5200
ВАО8К-560-200-2Д 1800 1100 995 1110 140 900 1260 600 355 1100 170 160 56 40 1400 880 325 924 560 178 45 396 1 3000 / -
ВАО8К-560-200-4Д 1860 1100 995 1110 210 800 1270 600 355 1100 170 100 56 28 1400 880 325 924 560 106 45 396 1 3000 / 3070
ВАО8К-560-250-2Д 1660 1090 850 995 140 710 1060 600 355 970 170 160 56 40 1400 880 325 795 450 178 45 338 1 3050 / -
ВАО8К-560-250-4Д 1710 1010 810 955 210 800 1110 600 355 1020 170 100 56 28 1400 880 325 756 560 106 45 325 1 3000 / 3070
ВАО8К-560-315-2Д 1850 1090 850 995 140 710 1310 600 355 1150 170 160 56 40 1400 880 325 795 450 178 45 338 1 3200 / -
ВАО8К-560-315-4Д 1910 1010 810 955 210 900 1310 600 355 1150 170 100 56 28 1400 880 325 756 560 106 45 325 1 3140 / 3210
ВАО8К-560-315-8 1710 1210 900 1165 210 630 1110 600 355 985 111 160 56 40 1400 880 325 850 560 178 45 495 1 3780 / 3900
ВАО8К-560-315-8Д 1810 1210 1045 1165 210 710 1210 600 355 1020 111 160 56 40 1400 880 325 980 560 178 45 450 1 3960 / 4100
ВАО8К-560-400-2Д 1920 1200 1045 1160 210 710 1310 600 355 1150 130 160 56 40 1400 880 325 980 560 178 45 447 1 3680 / -
ВАО8К-560-400-4Д 1710 1210 1045 1165 210 630 1110 350 355 920 111 110 56 32 950 1130 185 980 560 117 35 450 1 3470 / 3540
ВАО8К-560-400-6 1710 1210 900 1165 210 630 1110 350 355 990 111 110 56 32 950 1130 185 850 560 117 35 495 1 3590 / 3700
ВАО8К-560-400-6Д 1810 1210 1045 1165 210 710 1210 350 355 1080 111 110 42 32 950 1130 185 980 560 117 35 450 1 3870 / 4000
ВАО8К-560-400-8 1945 1300 940 1210 210 710 1280 600 355 1160 111 160 56 40 1400 880 325 890 560 178 45 510 1 3970 / 4100
ВАО8К-560-400-8Д 1945 1300 1090 1210 210 800 1280 600 355 1090 111 160 56 40 1400 880 325 1020 560 178 45 465 1 4690 / 4840
ВАО8К-560-500-2 1920 1200 900 1160 210 710 1310 420 450 1210 130 90 42 25 1000 1130 200 847 560 95 45 465 1 3750 / -
ВАО8К-560-500-2Д* 2040 1300 1090 1210 210 800 1110 600 355 1210 210 160 56 40 1400 880 325 1025 560 178 45 465 1 4450 / -
ВАО8К-560-500-4 1710 1210 900 1165 210 630 1110 350 355 990 111 110 56 32 950 1130 185 850 560 117 35 495 1 3490 / 3560
ВАО8К-560-500-4Д 1810 1300 1090 1210 210 710 1210 350 355 1020 111 110 56 32 950 1130 185 1025 560 117 35 465 1 3780 / 3850
ВАО8К-560-500-6 1945 1300 1090 1210 210 710 1280 350 355 1090 111 110 56 32 950 1130 185 1020 560 117 35 465 1 3880 / 4000
ВАО8К-560-500-6Д 1945 1300 1090 1210 210 800 1280 600 355 1090 111 160 56 40 1400 880 325 1020 560 178 45 465 1 4600 / 4740
ВАО8К-560-500-8 1945 1300 940 1210 210 800 1280 600 355 1155 111 160 56 40 1400 880 325 890 560 178 45 510 1 4580 / 4740
ВАО8К-560-500-8Д 2045 1300 940 1210 210 900 1380 600 355 1190 111 160 56 40 1400 880 325 890 560 178 45 510 1 5530 / 5700
ВАО8К-560-630-2 1660 1100 995 1110 210 710 1060 600 355 970 170 160 56 40 1400 880 325 924 560 178 45 396 1 3880 / -
ВАО8К-560-630-2Д* 2160 1210 1045 1165 210 900 1430 600 355 1330 210 160 56 40 1400 880 325 980 560 178 45 450 1 4850 / -
ВАО8К-560-630-4 1810 1210 1045 1165 210 710 1210 350 355 1090 111 110 56 32 950 1130 185 980 560 117 35 450 1 3780 / 3850
ВАО8К-560-630-4Д 1945 1300 1090 1210 210 800 1280 350 355 1090 111 110 56 32 950 1130 185 1020 560 117 35 465 1 4510 / 4600
ВАО8К-560-630-6 1945 1300 940 1210 210 800 1280 350 355 1160 111 110 56 32 950 1130 185 890 560 117 35 510 1 4550 / 4700
ВАО8К-560-630-6Д 2045 1210 1045 1165 210 900 1380 600 355 1190 111 160 56 40 1400 880 325 980 560 178 45 450 1 5230 / 5400
ВАО8К-560-630-8 2045 1210 900 1165 210 900 1380 600 355 1255 111 160 56 40 1400 880 325 850 560 178 45 495 1 5520 / 5700
ВАО8К-560-800-2* 2090 1300 940 1210 210 800 1360 600 355 1320 210 160 56 40 1400 880 325 890 560 178 45 510 1 4800 / -
ВАО8К-560-800-2Д* 2220 1210 1045 1165 210 710 1490 600 355 1390 210 160 56 40 1400 880 325 980 560 178 45 450 1 5150 / -
ВАО8К-560-800-4 1945 1300 940 1210 210 800 1280 350 355 1160 111 110 56 32 950 1130 185 890 560 117 35 510 1 4500 / 4600
ВАО8К-560-800-4Д 2045 1300 1090 1210 210 900 1380 350 355 1190 111 110 56 32 950 1130 185 1025 560 117 35 465 1 5050 / 5150
ВАО8К-560-800-6 2045 1300 940 1210 210 900 1380 350 355 1260 111 110 56 32 950 1130 185 890 560 117 35 510 1 5230 / 5400
ВАО8К-630-1000-4Д 2130 1450 1150 1355 250 1000 1410 350 355 1250 111 110 56 32 950 1130 185 1100 560 117 35 655 2 6360 / 6540
ВАО8К-630-1000-6 2130 1450 1010 1355 250 1000 1410 350 355 1250 111 110 56 32 950 1130 185 960 560 117 35 625 2 6290 / 6500
ВАО8К-630-1000-6Д 2260 1530 1190 1395 250 1120 1540 350 355 1380 111 110 56 32 950 1130 185 1135 560 117 35 670 2 7320 / 7560
ВАО8К-630-1000-8 2260 1530 1050 1395 250 1120 1540 350 355 1380 111 110 56 32 950 1130 185 1000 560 117 35 645 2 7970 / 8230
ВАО8К-630-1250-4 2130 1450 1010 1355 250 1000 1410 450 375 1250 113 140 56 36 1250 1440 240 960 630 156 35 625 2 6420 / 6600
ВАО8К-630-1250-4Д 2260 1450 1150 1355 250 1120 1540 350 355 1380 111 110 56 32 950 1130 185 960 560 117 35 625 2 7020 / 7230
ВАО8К-630-1250-6 2260 1530 1050 1395 250 1120 1540 350 355 1380 111 110 56 32 950 1130 185 1000 560 117 35 645 2 7330 / 7560
ВАО8К-630-1600-4 2260 1300 940 1210 250 1120 1540 350 355 1380 111 110 56 32 950 1130 185 890 560 117 35 510 2 7000 / 7210
ВАО8К-630-1600-4Д 2470 1530 1190 1395 250 1250 1750 350 355 1590 111 110 56 32 950 1130 185 1135 560 117 35 670 2 8170 / 8400
ВАО8К-630-2000-4 2470 1530 1050 1395 250 1250 1750 350 355 1590 111 110 56 32 950 1130 185 1000 560 117 35 645 2 8280 / 8510
ВАО8К-630-2000-4Д 2470 1530 1050 1395 250 1250 1750 350 355 1590 111 110 56 32 950 1130 185 1000 560 117 35 670 2 8410 / 8650
ВАО8К-630-630-8Д 2130 1450 1150 1355 250 1000 1410 350 355 1250 111 110 56 32 950 1130 185 1100 560 117 35 655 2 6740 / 6970
ВАО8К-630-800-6Д 2130 1450 1150 1355 250 1000 1410 350 355 1250 111 110 56 32 950 1130 185 1100 560 117 35 655 2 6290 / 6500
ВАО8К-630-800-8 2130 1450 1010 1355 250 1000 1410 450 375 1250 113 140 42 36 1250 1440 240 960 630 156 35 625 2 6740 / 6970
ВАО8К-630-800-8Д 2260 1530 1190 1395 250 1120 1540 350 355 1380 111 110 56 32 950 1130 185 1135 560 117 35 670 2 7970 / 8230
ВАО8КУ-630-1000-4Д 2260 1450 1150 1355 250 1120 1540 350 355 1380 111 110 56 32 950 1130 185 960 560 117 35 625 2 7020 / 7230
ВАО8КУ-630-1250-4 2045 1300 940 1210 250 900 1380 350 355 1260 111 110 56 32 950 1130 185 890 560 117 35 510 2 5230 / 5400
ВАО8КУ-630-1250-4Д 2260 1450 1150 1355 250 1120 1540 350 355 1380 111 110 56 32 950 1130 185 960 560 117 35 625 2 7000 / 7210
ВАО8КУ-630-1600-4 2130 1300 940 1210 250 1000 1410 350 355 1250 111 110 56 32 950 1130 185 890 560 117 35 510 2 6290 / 6500
ВАО8КУ-630-1600-4Д 2470 1530 1050 1395 250 1250 1750 350 355 1590 111 110 56 32 950 1130 185 1000 560 117 35 670 2 8280 / 8510
ВАО8КУ-630-2000-4 2260 1530 1050 1395 250 1120 1540 350 355 1380 111 110 56 32 950 1130 185 1000 560 117 35 645 2 7970 / 8230
ВАО8КУ-630-2000-4Д 2470 1530 1050 1395 250 1250 1750 350 355 1590 111 110 56 32 950 1130 185 1000 560 117 35 670 2 6740 / 6970
