ЭЛЕКТРОДВИГАТЕЛИ ВЕРТИКАЛЬНЫЕ СЕРИИ ВАСО5K

Взрывозащищенные вертикальные асинхронные электродвигатели трехфазного переменного то-ка с короткозамкнутым ротором серии BAСO5К предназначены для продолжительного режима ра-боты S1 в качестве безредукторного привода вентиляторов аппаратов воздушного охлаждения.
Исполнения по взрывозащите: 1ExdIIBT4
Вид климатического исполнения: У1; ХЛ1.
Конструктивное исполнение по способу монтажа: M 9633
Степень защиты: корпуса и коробки выводов — IP54.
Способ охлаждения: ICA0141 — обдуваемые с самовентиляцией.
Пуск двигателя прямой, обеспечивается как при номинальном напряжении, так и при падении напряжения сети за время пуска до 0,8 Uном.
Двигатели имеют подшипники качения. Смазка подшипников – консистентная.
Двигатели изготавливаются с одним выступающим коническим концом вала по ГОСТ 12081.
Изоляционные материалы обмотки статора класса нагревостойкости «F».
Коробка выводов имеет три силовых зажима и зажимы заземления, допускает ввод бронирован-ного кабеля с медными жилами. Коробка выводов допускает поворот на 900 и на 1800. Оговаривается при заказе: - «коробка выводов вниз», «вверх», «влево», «вправо», если смотреть со стороны коробки выводов на двигатель, установленный на лапы (выходной конец вала направлен вверх).
Электродвигатели допускают правое и левое направления вращения.
По согласованию с заказчиком могут быть изготовлены двигатели на другие мощности, напря-жения, частоту тока и другого климатического исполнения, а также с другими установочно-присоединительными размерами с учетом требований контракта.
По требованию заказчика двигатели могут комплектоваться:
- подшипниками фирмы SKF;
- магнитожидкостным герметизатором;
.- площадками под датчики вибрации;
- термометрами сопротивления для контроля температуры подшипников;
- площадкой под установку клеммной коробки выводов.
Двигатели ВАСО5К-37-24 могут изготавливаться с цилиндрическим концом вала (см. рис. 2) по ГОСТ 12080

Структура условного обозначения типоисполнения двигателя:

Электродвигатели ВАСО5К полностью взаимозаменяемы с двигателями серий ВАСО2 и ВАСО4, при этом 24-полюсные двигатели ВАСО5К имеют следующие преимущества перед аналога-ми:
•    Прямая экономия эксплуатационных расходов потребителя — сosφ на 10-15% выше, чем у ана-логичных двигателей других производителей, что значительно снижает потребляемый ток (так-же на 10-15%).
•    Снижение нагрузки на фундамент — масса двигателей снижена на 20-30% по сравнению с ана-логами.

Технические характеристики двигателей приведены в таблице 61.

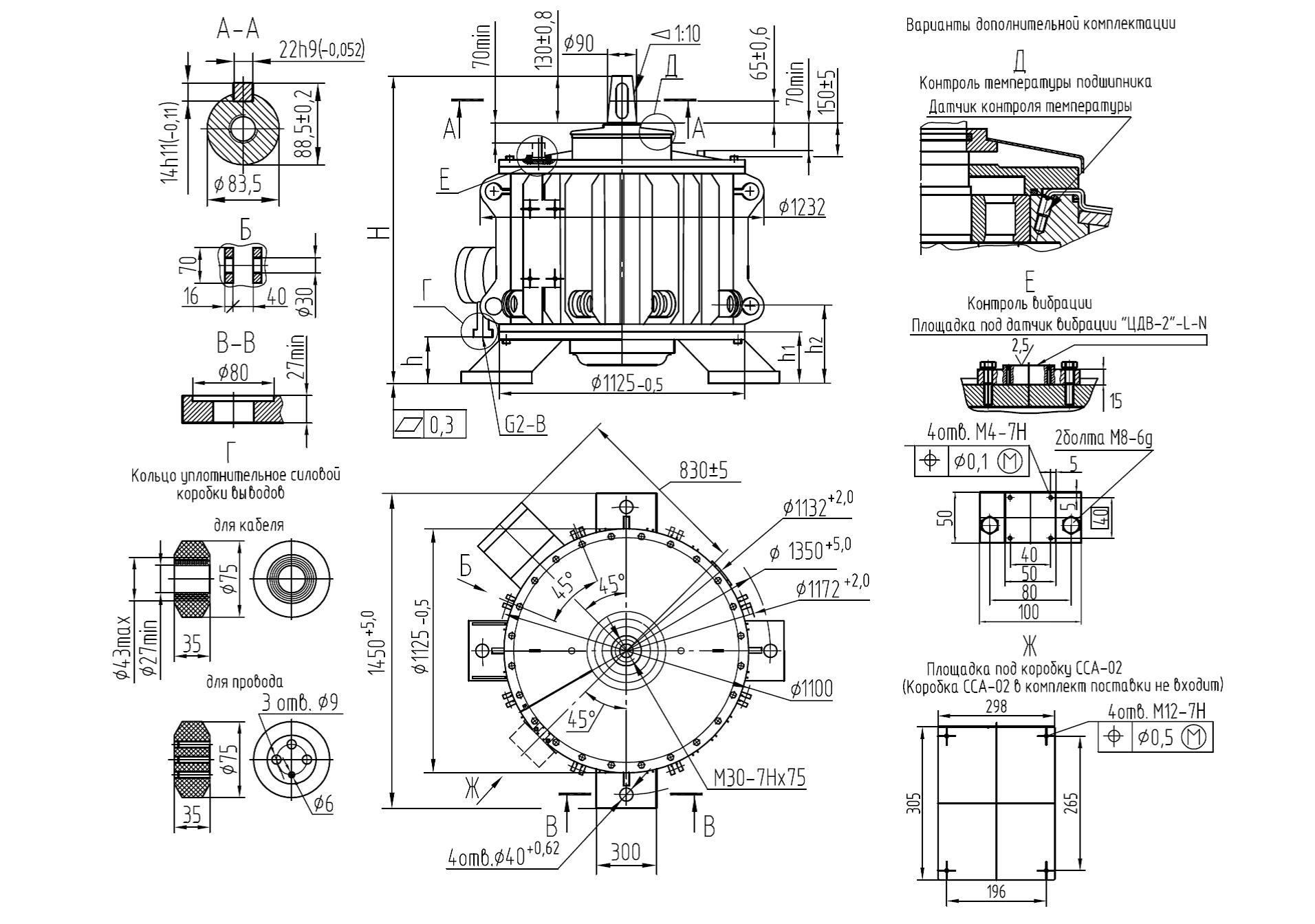

Габаритные, присоединительные размеры и масса двигателей приведены в таблице 62 и на ри-сунке 1.

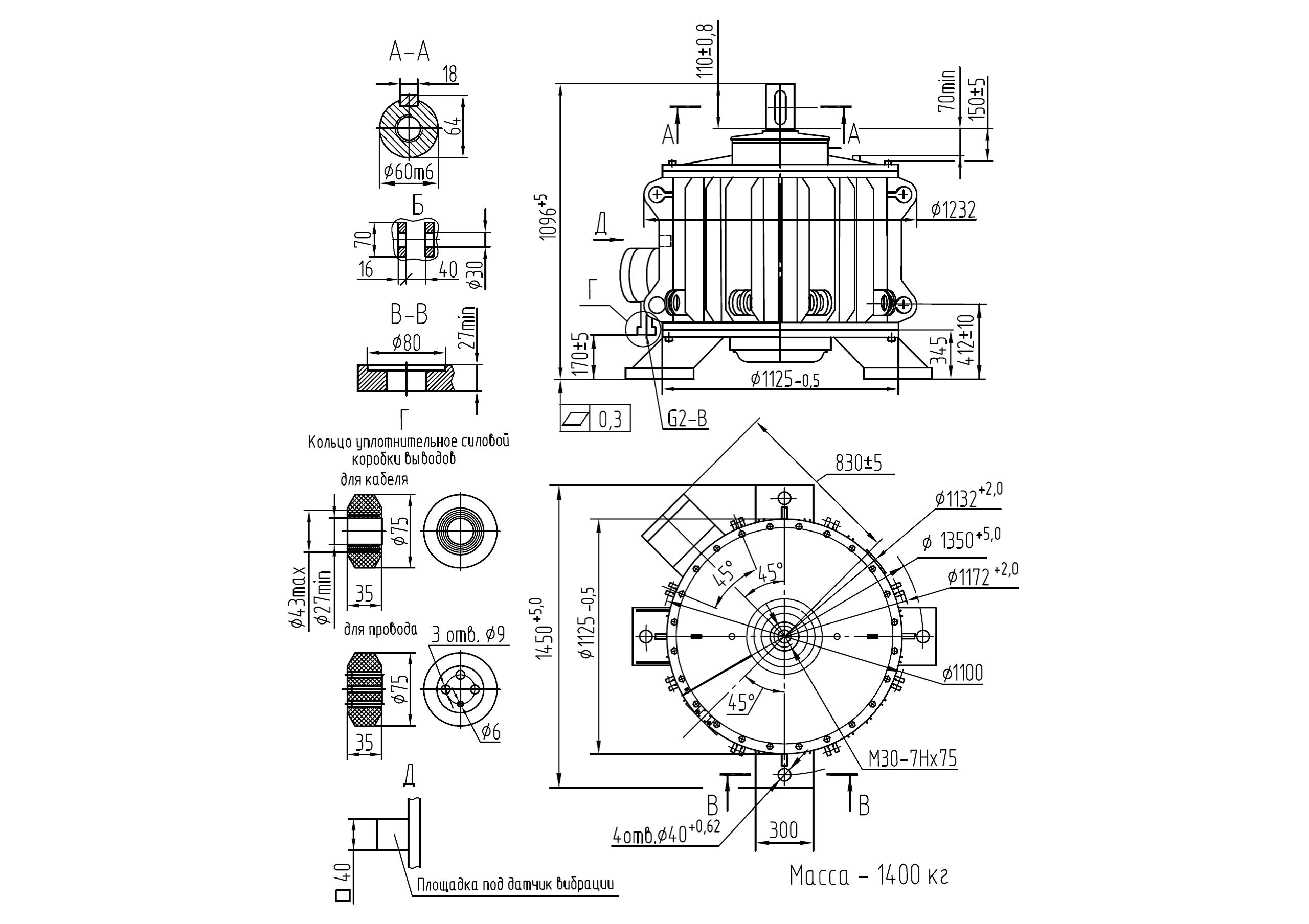

Габаритные, присоединительные размеры и масса двигателя ВАСО5К-37-24 с цилиндрическим концом вала приведены на рисунке 2.
