ЭЛЕКТРОДВИГАТЕЛИ СЕРИИ АКН-4

Главная / Наш бизнес / Каталог выпускаемой продукции / Асинхронные электродвигатели / ЭЛЕКТРОДВИГАТЕЛИ СЕРИИ АКН-4

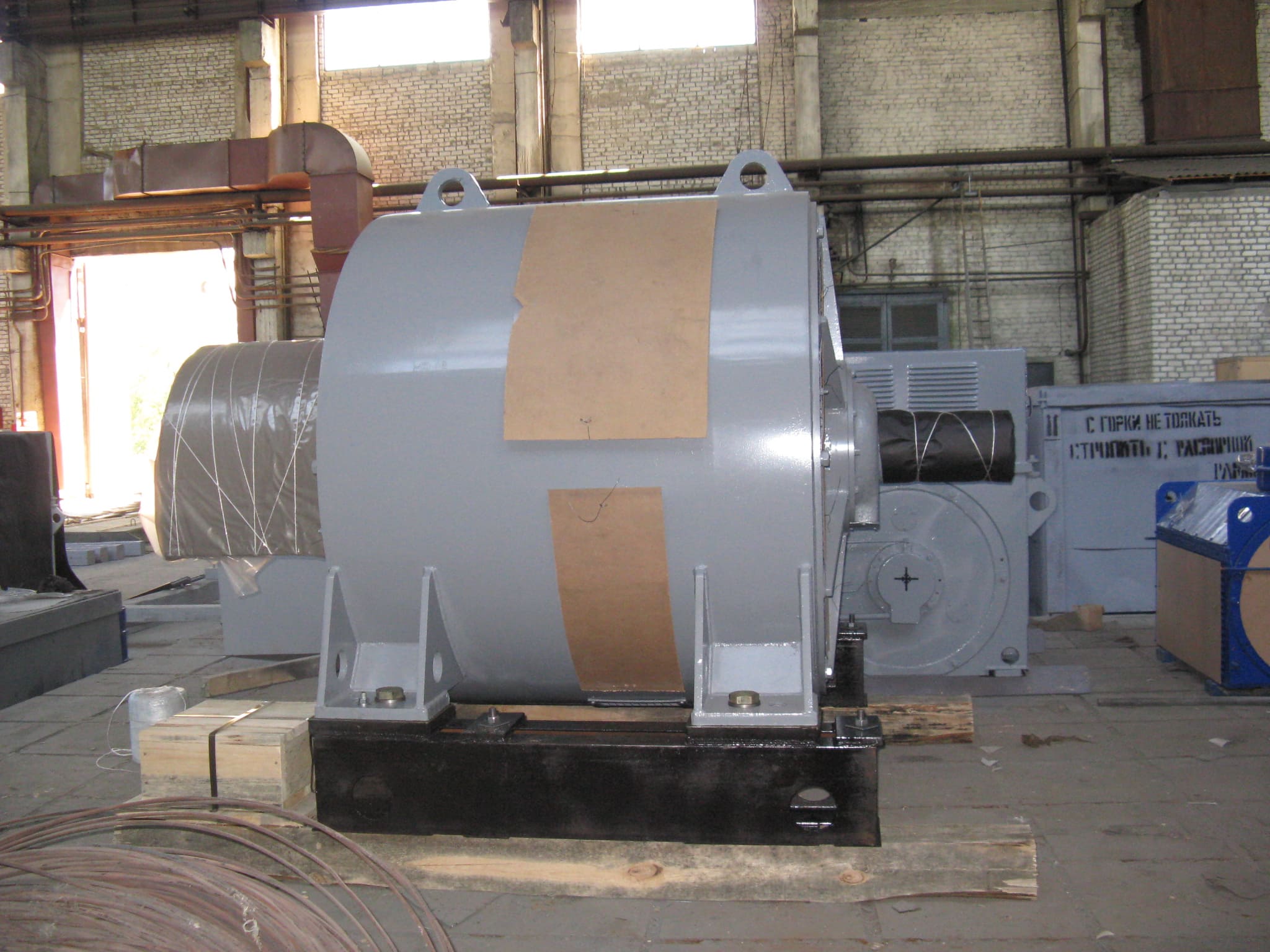

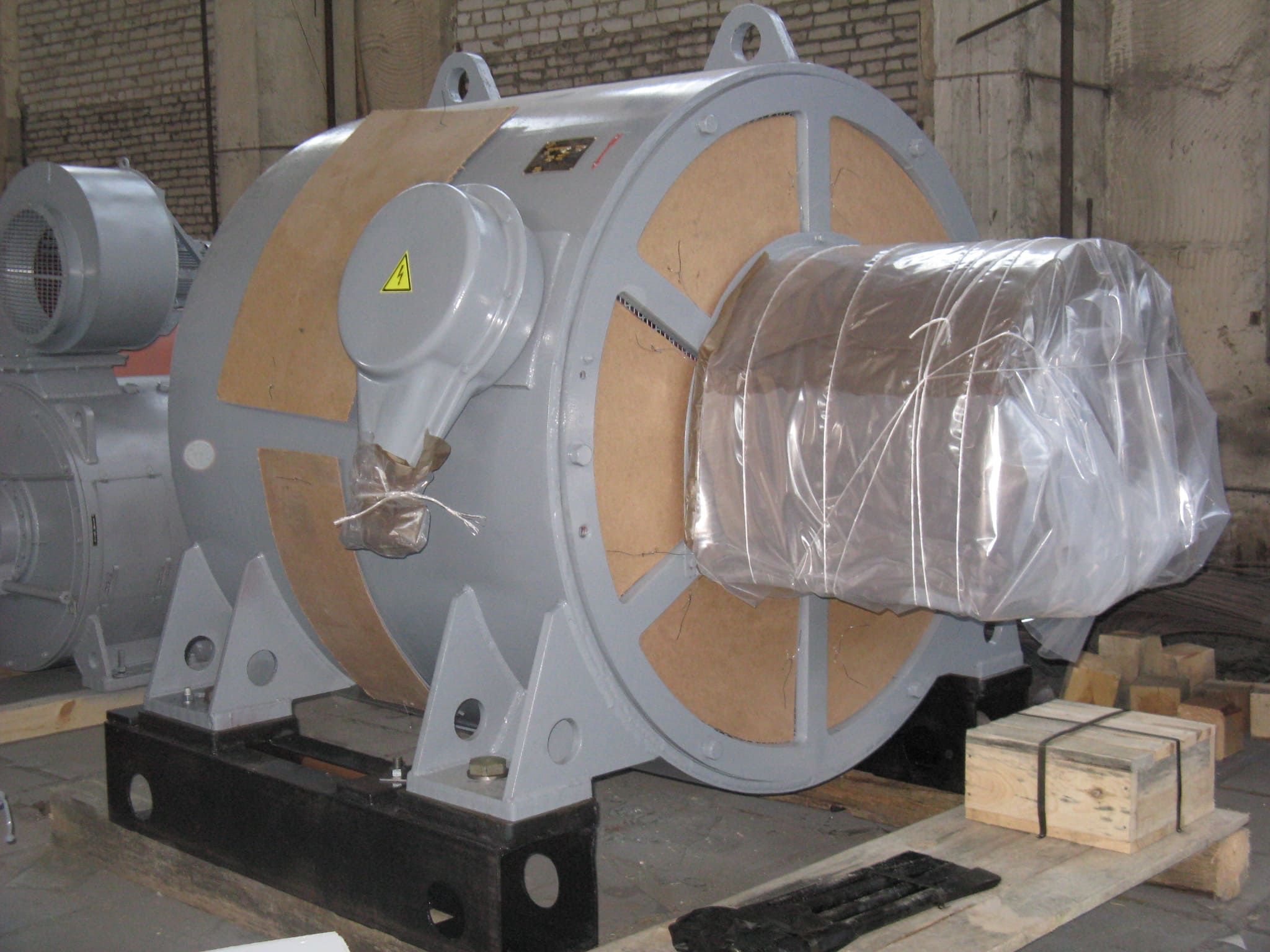

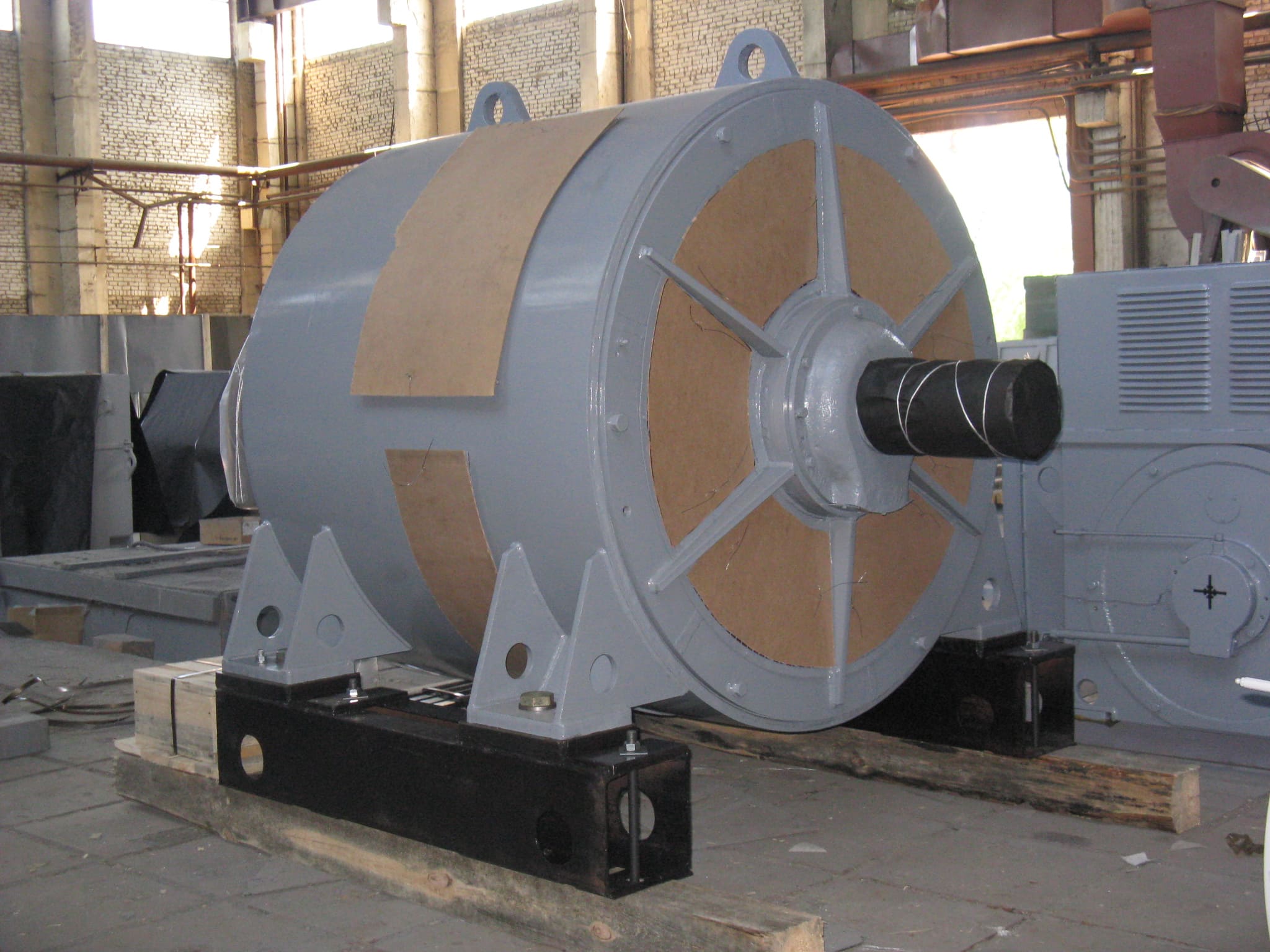

Описание

Двигатели асинхронные трехфазного тока с фазным ротором предназначены для комплектации привода механизмов с регулированием частоты вращения и механизмов с тяжелыми условиями пуска (шахтных подъемников, вентиляторов с большими моментами инерции рабочего колеса и др.).

Описание Детали Таблицы

Двигатели асинхронные трехфазного тока с фазным ротором предназначены для комплектации привода механизмов с регулированием частоты вращения и механизмов с тяжелыми условиями пуска (шахтных подъемников, вентиляторов с большими моментами инерции рабочего колеса и др.).
Режим работы – S1 по ГОСТ 183-74.
Степень защиты - IР21 по ГОСТ 17494-87.
Способ охлаждения - IСА01 по ГОСТ20459-87.
Климатическое исполнение и категория размещения - У3 или Т3 по ГОСТ 15150-69.
Технические характеристики двигателей приведены в таблице 87.
Габаритные, установочные и присоединительные размеры двигателей приведены на рисунке 1 и в таблице 88.

Таблица 87
Тип Мощность, кВт Напряжение, В Синхронная частота вращения, об/мин. Ммакс. М ном. Масса, кг
АКН-4-15-45-10У3 630 6000 600 2,3 4450
АКН-4-15-45-6У3 1000 6000 1000 2,3 4500
АКН-4-15-45-8У3 800 6000 750 2,3 4500
АКН-4-15-57-10У3 800 6000 600 2,3 5000
АКН-4-15-57-6У3 1250 6000 1000 2,3 5050
АКН-4-15-57-8У3 1000 6000 750 2,3 5050
АКН-4-16-33-12У3 500 6000 500 2,3 4800
АКН-4-16-38-12У3 630 6000 500 2,3 5100
АКН-4-16-45-10У3 1000 6000 600 2,3 5600
АКН-4-16-45-12У3 800 6000 500 2,3 5500
АКН-4-16-45-6У3 1600 6000 1000 2,3 5900
АКН-4-16-45-8У3 1250 6000 750 2,2 5800
АКН-4-16-57-10У3 1250 6000 600 2,3 6300
АКН-4-16-57-6У3 2000 6000 1000 2,3 6700
АКН-4-16-57-8У3 1600 6000 750 2,2 6500
АКН-4-16-69-8У3 2000 6000 750 2,2 7300
АКН-4-17-24-16У3 315 6000 375 2,6 5450
АКН-4-17-24-16У3 400 6000 375 2,3 5450
АКН-4-17-28-16У3 500 6000 375 2,3 5900
АКН-4-17-28-20У3 315 6000 300 2,3 5900
АКН-4-17-33-16У3 630 6000 375 2,3 6250
АКН-4-17-33-20У3 400 6000 300 2,3 6200
АКН-4-17-38-12У3 1000 6000 500 2,3 7550
АКН-4-17-45-10У3 1600 6000 600 2 8250
АКН-4-17-45-12У3 1250 6000 500 2,3 8200
АКН-4-17-57-10У3 2000 6000 600 2 9450

Мощность, кВт
Синхронная частота вращения, об/мин
Напряжение, В


Таблица 88
Тип b10, мм b11, мм b31, мм d1, мм d30, мм l1, мм l10, мм l30, мм l31, мм l34, мм h, мм h31, мм
АКН-4-15-45-10У3 1400 1500 900 160 1300 300 1120 2525 355 1380 500 1285
АКН-4-15-45-6У3 1400 1500 900 160 1300 300 1120 2525 355 1380 500 1285
АКН-4-15-45-8У3 1400 1500 900 160 1300 300 1120 2525 355 1380 500 1285
АКН-4-15-57-10У3 1400 1500 900 160 1300 300 1250 2645 355 1500 500 1285
АКН-4-15-57-6У3 1400 1500 900 160 1300 300 1250 2645 355 1500 500 1285
АКН-4-15-57-8У3 1400 1500 900 160 1300 300 1250 2645 355 1500 500 1285
АКН-4-16-33-12У3 1500 1700 995 160 1500 350 900 2415 375 1220 630 1515
АКН-4-16-38-12У3 1500 1700 995 200 1500 350 1000 2505 375 1310 630 1515
АКН-4-16-45-10У3 1500 1700 995 200 1500 350 1120 2595 375 1400 630 1515
АКН-4-16-45-12У3 1500 1700 995 200 1500 350 1120 2595 375 1400 630 1515
АКН-4-16-45-6У3 1500 1700 995 200 1500 350 1120 2595 375 1400 630 1515
АКН-4-16-45-8У3 1500 1700 995 200 1500 350 1120 2595 375 1400 630 1515
АКН-4-16-57-10У3 1500 1700 995 200 1500 350 1250 2715 375 1520 630 1515
АКН-4-16-57-6У3 1500 1700 995 200 1500 350 1250 2715 375 1520 630 1515
АКН-4-16-57-8У3 1500 1700 995 200 1500 350 1250 2715 375 1520 630 1515
АКН-4-16-69-8У3 1500 1700 995 200 1500 350 1400 2855 375 1660 630 1515
АКН-4-17-24-16У3 1800 2000 1135 200 1800 350 800 2295 375 1100 630 1665
АКН-4-17-24-16У3 1800 2000 1135 200 1800 350 800 2295 375 1100 630 1665
АКН-4-17-28-16У3 1800 2000 1135 200 1800 350 800 2335 375 1140 630 1665
АКН-4-17-28-20У3 1800 2000 1135 200 1800 350 800 2335 375 1140 630 1665
АКН-4-17-33-16У3 1800 2000 1135 200 1800 350 900 2415 375 1220 630 1665
АКН-4-17-33-20У3 1800 2000 1135 200 1800 350 900 2415 375 1220 630 1665
АКН-4-17-38-12У3 1800 2000 1135 200 1800 350 1000 2505 375 1310 630 1665
АКН-4-17-45-10У3 1800 2000 1135 200 1800 350 1120 2595 375 1400 630 1665
АКН-4-17-45-12У3 1800 2000 1135 200 1800 350 1120 2595 375 1400 630 1665
АКН-4-17-57-10У3 1800 2000 1135 200 1800 350 1250 2715 375 1520 630 1665
