ЭЛЕКТРОДВИГАТЕЛИ СЕРИЙ АК, АКЗ 12 И 13 ГАБАРИТОВ

Электродвигатели переменного тока с фазным ротором серии АК, АКЗ предназначены для при-вода механизмов:
- требующих регулирования частоты вращения (ленточных конвейеров и др.);
- не требующих регулирования частоты вращения, но с тяжелыми условиями пуска (вентилято-ров, цементных и угольных мельниц и др.)
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением    6000 В. За последние несколько лет появилась необходимость в создании ряда низковольтных асин-хронных электродвигателей этих серий. Технические характеристики приведены в таблице 78. Габа-ритные размеры соответствуют габаритам двигателей на напряжение 6000 В.
Номинальный режим работы — продолжительный.
Пуск двигателей серии АК и АКЗ осуществляется как вручную с помощью пускового реостата, так и автоматически с помощью магнитной станции. Пусковой реостат или магнитная станция по требованию заказчика могут поставляться комплектно с электродвигателем.
Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего со-стояния.

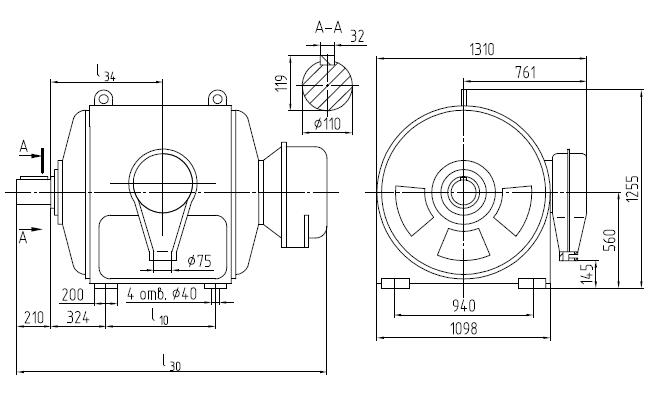

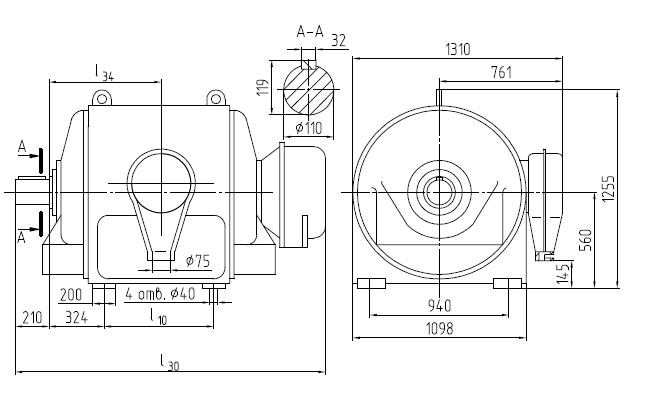

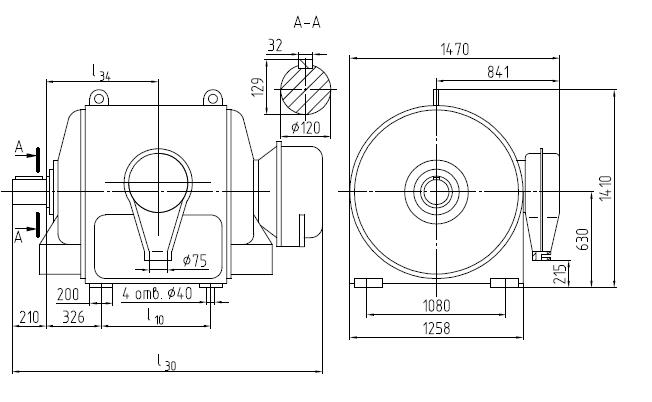

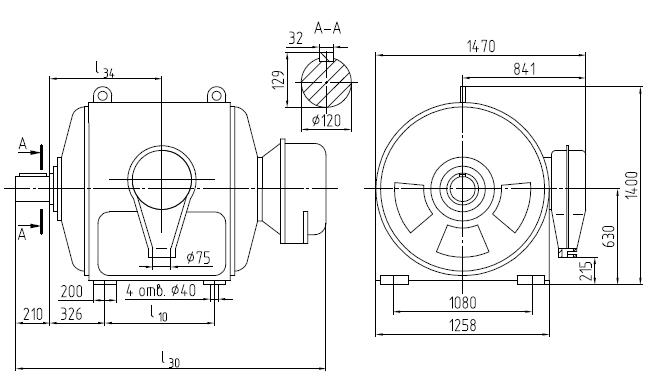

Конструктивное исполнение двигателей по способу монтажа — горизонтальное, без фунда-ментной плиты, с двумя щитовыми подшипниками, с одним свободным концом вала для соединения с рабочим механизмом при помощи полумуфты.
Двигатели серии АК выполняются защищенными. Охлаждение двигателя осуществляется в ре-жиме самовентиляции в закрытых помещениях с нормальной окружающей средой.
Двигатели серии АКЗ выполняются закрытыми. Предназначены для работы с принудительной вентиляцией чистым воздухом в закрытых помещениях с загрязненной средой.
Изоляционные материалы обмотки статора класса нагревостойкости не ниже "В".
Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в короб-ке выводов. Соединение фаз обмоток — звезда.
Коробка выводов статора располагается с правой стороны, если смотреть на свободный конец вала (левое расположение указывается в заказе).
Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.

Структура условного обозначения:
АК, АКЗ — ХХ-ХХХ-Х-ХХХХ4
АК — асинхронный двигатель с фазным ротором
АКЗ — асинхронный двигатель с фазным ротором закрытый
XX — габарит электродвигателя
XXX — полная длина сердечника статора в см
X — число полюсов
ХХХХ — климатическое исполнение
