ЭЛЕКТРОДВИГАТЕЛИ ТИПА СДМ(З) 2

Двигатели синхронные СДМ(З)2 предназначены для привода рудоразмольных, углеразмольных, сырьевых и цементных мельниц, применяемых в технологических линиях горно-обогатительных комбинатов, цементных комбинатов и тепловых электростанций. Двигатели могут быть использованы как для нового строительства, так и для замены ранее установленных двигателей старых серий. Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 6 000 В или 10 000 В. Конструктивное исполнение двигателей: • по способу монтажа - IM7321 или IM7322 по ГОСТ 2479: на фундаментных балках, с двумя стояковыми подшипниками скольжения, на приподнятых лапах, с одним или двумя цилиндрическими концами вала; • по степени защиты контактных колец - IP 11 (ГОСТ 17494); • по климатическому исполнению и категории размещения - УХЛ4(ГОСТ 15150); • по степени защиты корпуса: двигателей СДМ 2 - IP 21; СДМЗ 2 - IP 43 Охлаждение двигате¬лей осуществляется в режиме самовентиляции по разомкнутому циклу (для СДМ2), или в режиме принудительной вентиляции по замкнутому или разомкнутому циклу (для СДМЗ 2). Способ охлаждения: • двигателей СДМ 2 - ICA01 по ГОСТ 20459; • двигателей СДМЗ 2 - ICW37A86 по ГОСТ 20459 (воздухоохладители располагаются непосредственно на корпусе двигателя), или ICW37A97 по ГОСТ 20459 (воздухоохладитель располагается в приямке фундамента). Окружающая среда неогнеопасная, невзрывоопасная, не содержащая агрессивных газов и паров, соответствующая типу атмосферы II по ГОСТ 15150. Двигатели СДМ 2 предназначены для установки в помещениях с концентрацией инертной пыли не более 0,2 мг/м3, а двигатели СДМЗ 2 - не более 2 мг/м3. При концентрации инертной пыли более 2 мг/м3, двигатели СДМЗ 2 должны работать под избыточным давлением, с подпит¬кой чистым воздухом с запыленностью не более 0,2 мг/м3. Нагревостойкость изоляционных материалов обмотки статора и ротора двигателей – не ниже класса "F". Возбуждение двигателей осуществляется от тиристорных возбудителей. Выводные концы обмотки статора могут располагаться в коробке выводов или направляться вниз, в фундаментную яму. По согласованию с заказчиком, коробка выводов может располагаться справа или слева на корпусе статора (оговаривается при заказе). В коробке выводов, по согласованию с заказчиком, также могут находится трансформатора тока, через которые соединяются нейтральные выводы обмоток статора (U2, V2, W2).

Структура условного обозначения двигателей СДМ2, СДМЗ2:

СДМЗ  2- 22-41-60 УХЛ4

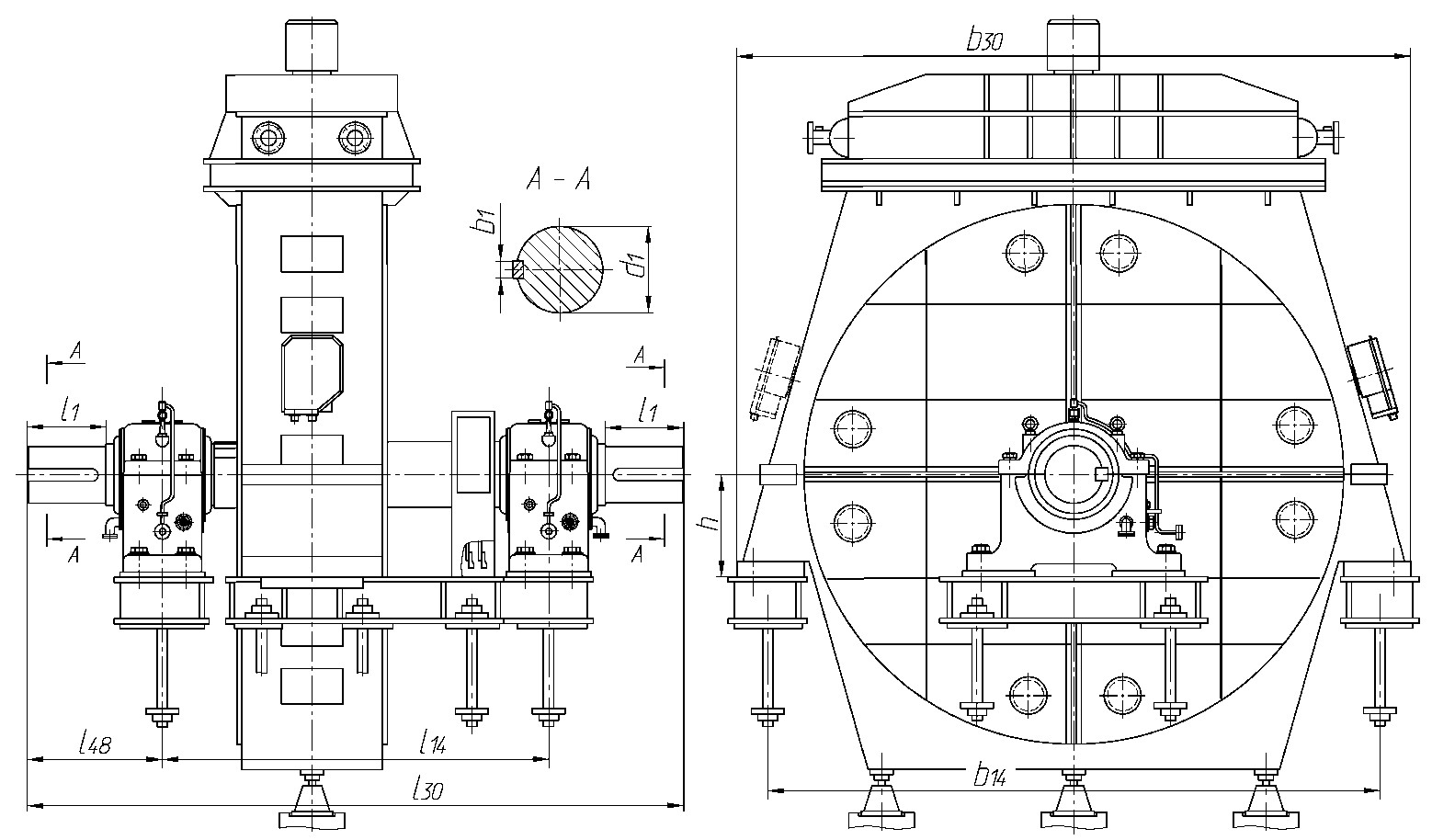

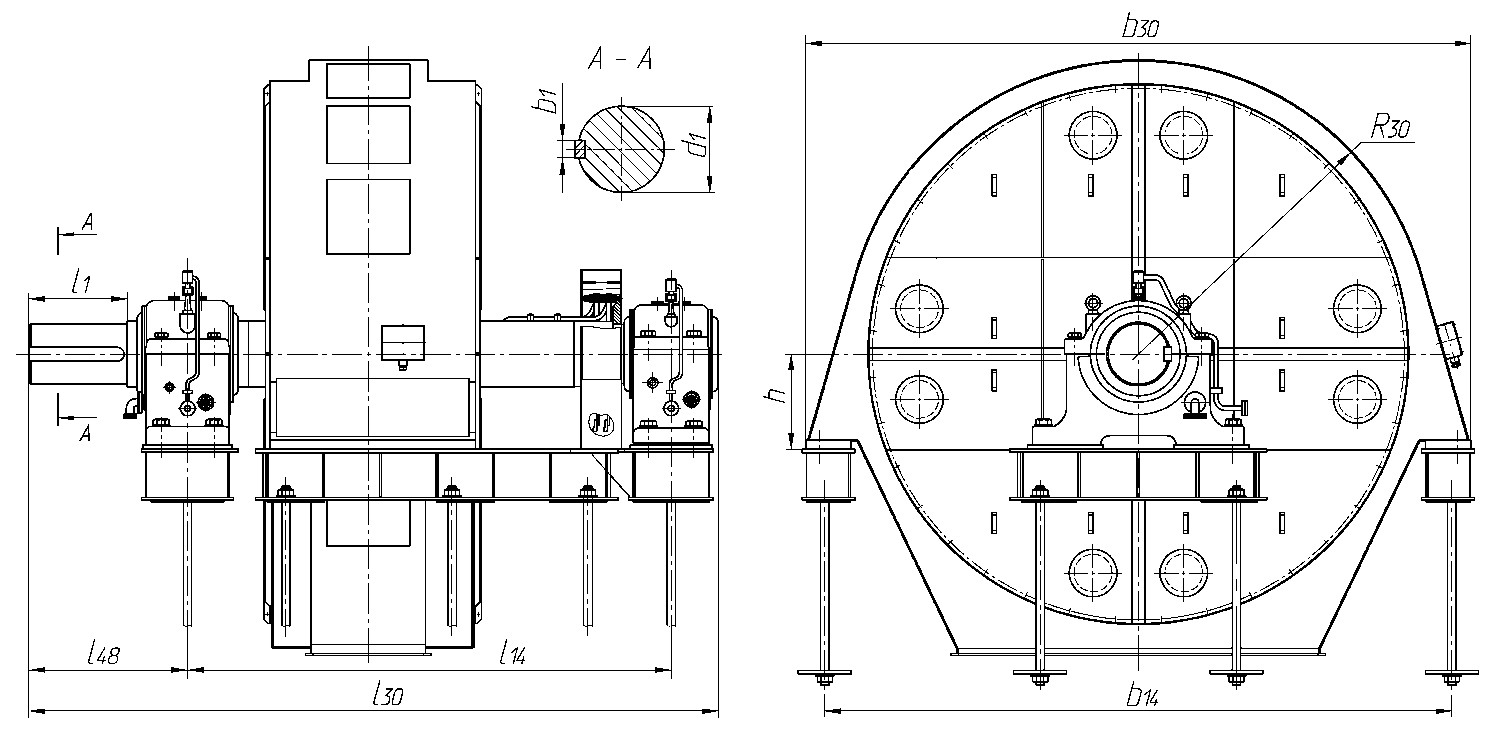

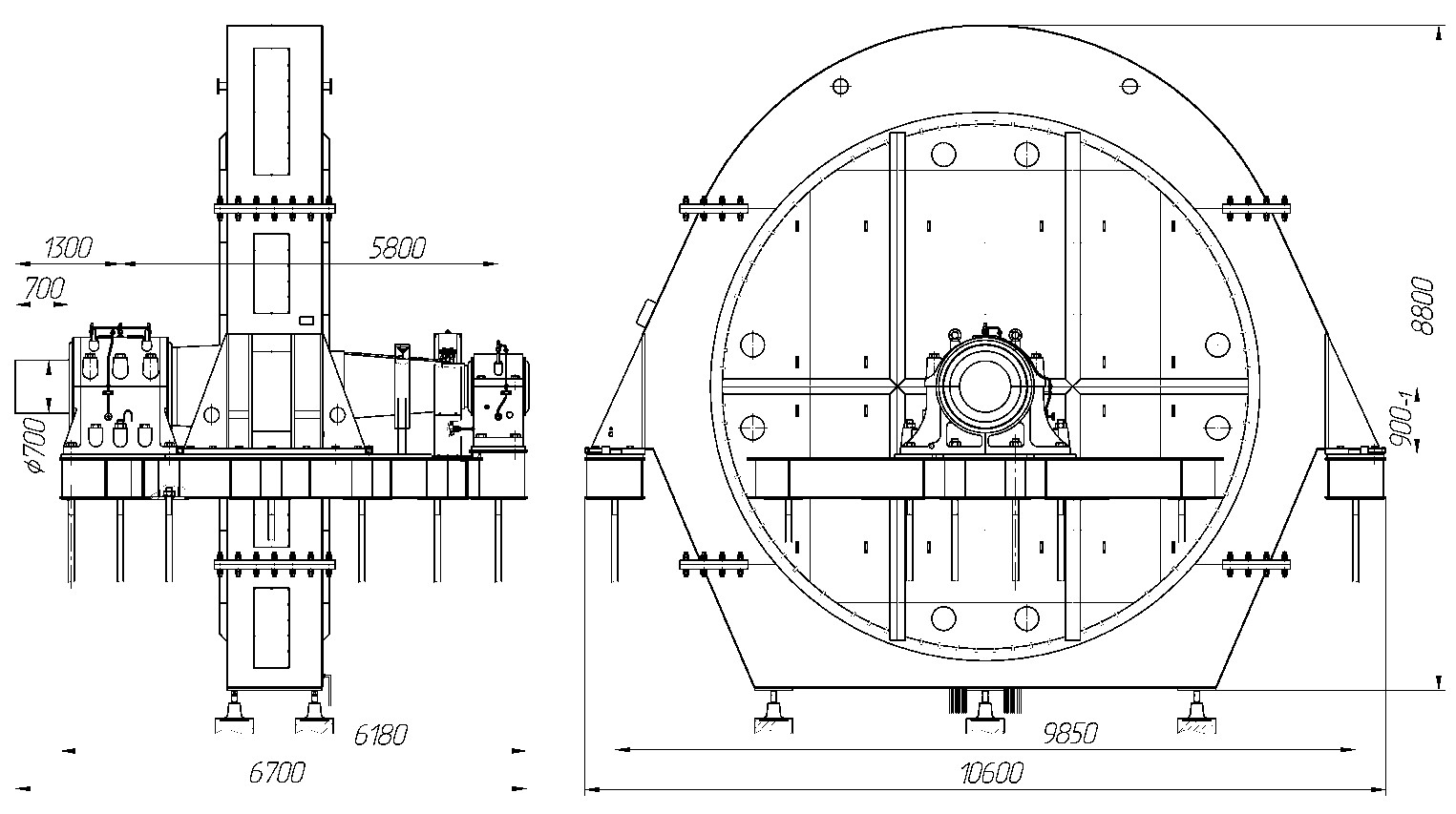

Технические характеристики двигателей СДМ(З)2 напряжением 6 000 В и 10 000 В, частотой 50 Гц приведены в таблице 15. Габаритные и присоединительные размеры двигателей приведены на рис. 7…9 и в табл. 16. По требованию заказчика, на базе вышеуказанных машин, могут быть изготовлены двигатели на другие мощности и напряжение 3 000 или 10 000 В. По согласованию с заказчиком, двигатели также могут быть изготовлены с другими габаритно-присоединительными размерами, отличающимися от размеров, приведенных в таблице 16.
