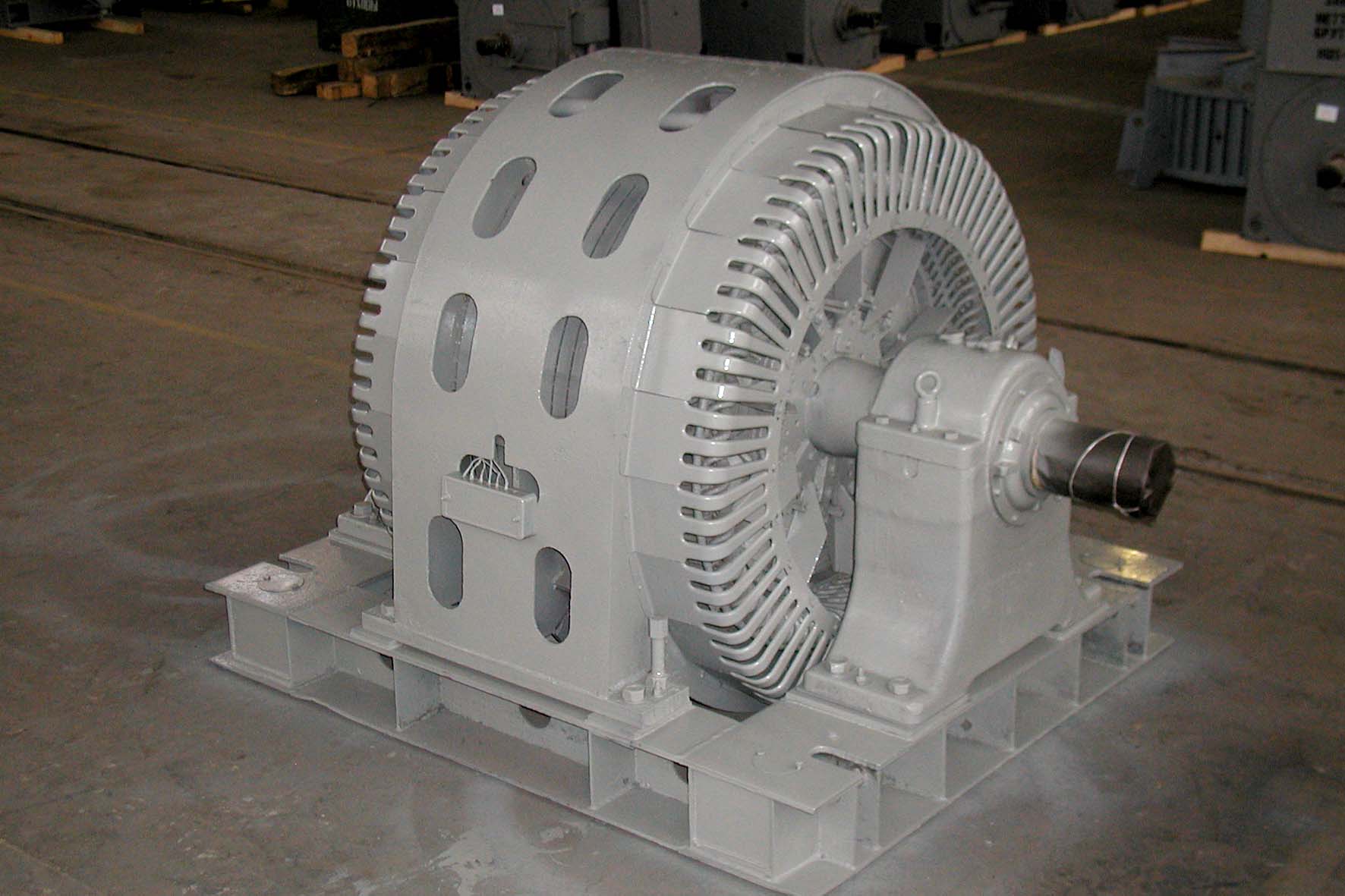

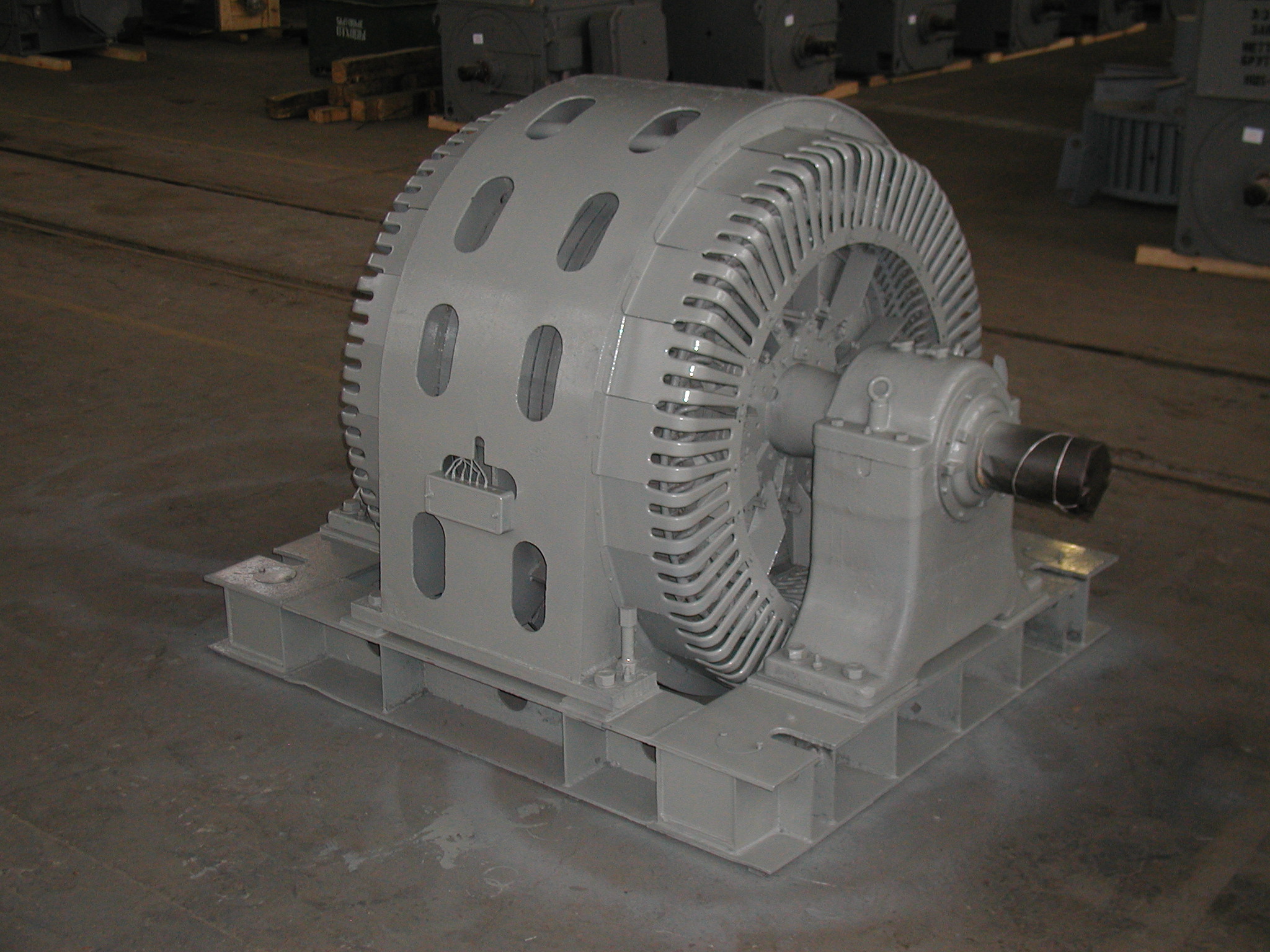

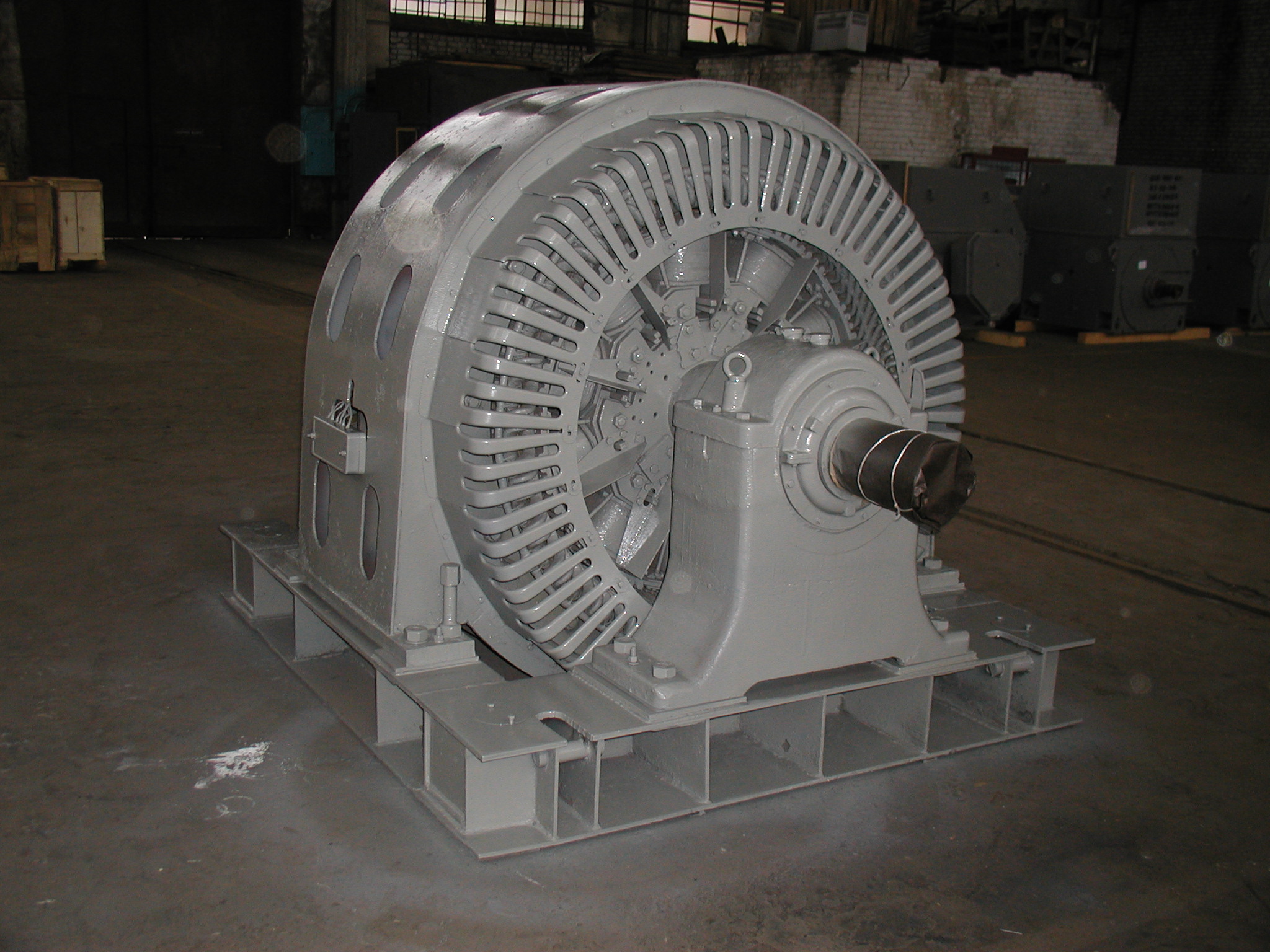

ЭЛЕКТРОДВИГАТЕЛИ ТИПОВ СДМ, СДВ
Описание
Двигатели синхронные серии СДМ предназначены для привода цементных и сырьевых мельниц и рассчитаны для работы от сети переменного тока частотой 50 Гц, напряжением 6000В в продолжительном режиме S1, сos φ = 0,9.
Двигатели синхронные серии СДМ предназначены для привода цементных и сырьевых мельниц и рассчитаны для работы от сети переменного тока частотой 50 Гц, напряжением 6000В в продолжительном режиме S1, сos φ = 0,9. Двигатели синхронные серии СДВ предназначены для вентиляторов и других механизмов с большими моментами инерции вращающихся частей и рассчитаны для работы от сети переменного тока частотой 50 Гц или 60 Гц, напряжением 6000В в продолжительном режиме S1, сos φ = 0,9. Климатическое исполнение и категория размещения двигателей - У3. Степень защиты двигателей - IP00. Двигатели выполняются на подшипниках скольжения с кольцевой смазкой, с одним или двумя концами вала. По требованию заказчика двигатели могут быть укомплектованы магнитожидкостными герметизаторами (МЖГ) для улучшения уплотнения подшипника. Выводные концы обмотки статора могут располагаться в коробке выводов или направляться вниз, в фундаментную яму. Возбуждение двигателей осуществляется от тиристорных возбудителей с системой управления и автоматического регулирования тока возбуждения. Охлаждение двигателей в режиме самовентиляции. Технические характеристики двигателей приведены в таблице 13. Габаритные и присоединительные размеры приведены в таблице 14.
| Тип двигателя | Мощность, кВт | Частота вращения, об/мин | KПД, % |
|---|---|---|---|
| СДМ-15-49-6УЗ | 1600 | 1000 | 95.7 |
| СДМ-15-64-6УЗ | 2000 | 1000 | 95.9 |
| СДМ-15-49-8УЗ | 1250 | 750 | 95.3 |
| СДВ-15-39-10УЗ | 800 | 600 | 94.3 |
| СДВ-15-39-10УЗ | 800 | 600 | 94.3 |
| СДВ-15-49-10УЗ | 1000 | 600 | 94.8 |
| СДВ-15-64-10УЗ | 1250 | 600 | 95.3 |
| СДВ-15-64-10УЗ | 1600 | 600 | 95.3 |
| СДВ-15-34-12УЗ | 500 | 500 | 93.0 |
| СДВ-15-49-12УЗ | 800 | 500 | 94.0 |
| СДВ-16-41-12УЗ | 1250 | 500 | 94.5 |
| СДВ-16-51-12УЗ | 1600 | 500 | 95.3 |
| СДВ-16-64-12УЗ | 2000 | 500 | 95.3 |
| СДВ-16-41-16УЗ | 1000 | 375 | 94.1 |
| Мощность, кВт | |
| Синхронная частота вращения, об/мин | |
| Напряжение, В |

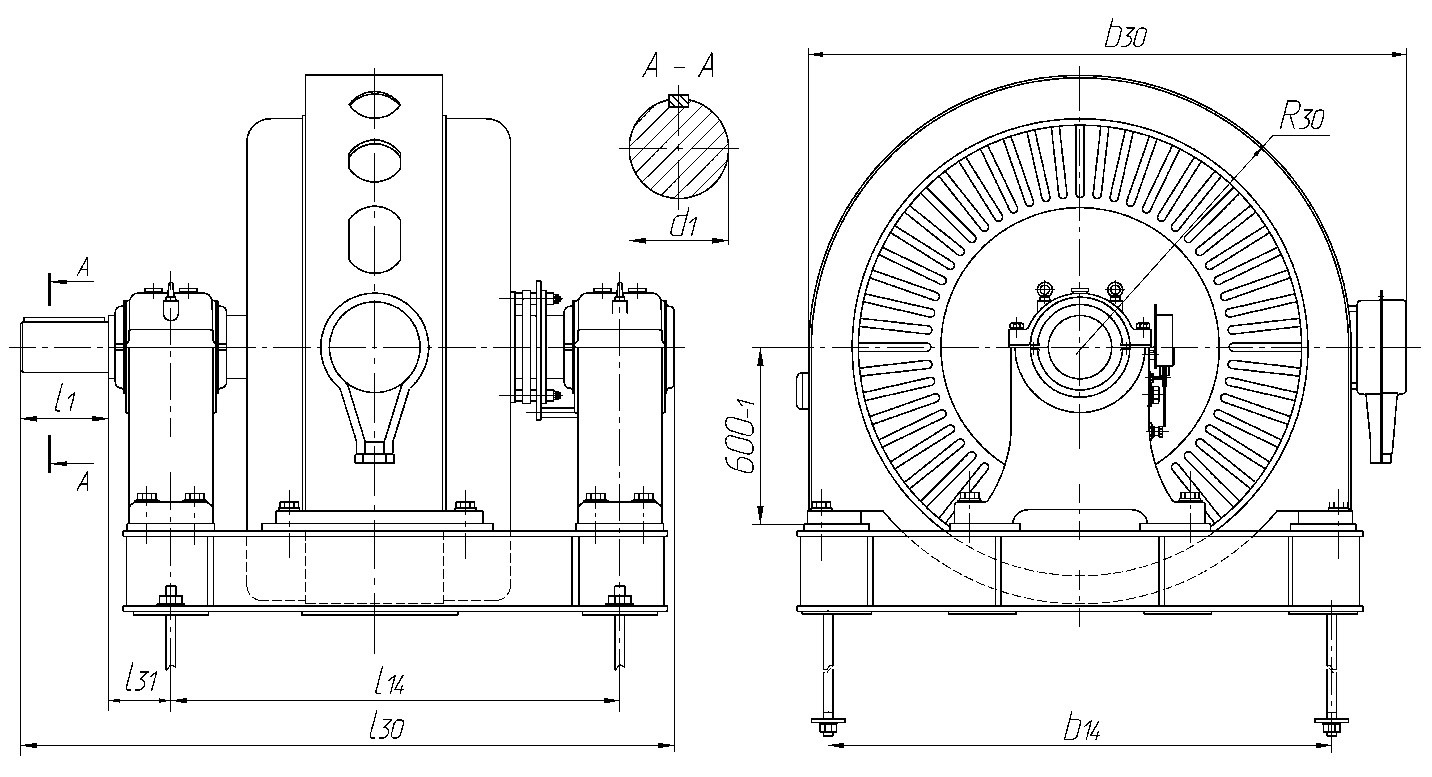

| Тип двигателя | d1 | l1 | l14 | l30 | l31 | R30 | b14 | b30 |
|---|---|---|---|---|---|---|---|---|
| СДМ-15-49-6УЗ | 180к6 | 300 | 1750 | 2480 | 220 | 900 | 1650 | 2115 |
| СДМ-15-64-6УЗ | 180к6 | 300 | 1950 | 2670 | 220 | 900 | 1650 | 2115 |
| СДМ-15-49-8УЗ | 180к6 | 300 | 1750 | 2480 | 220 | 900 | 1650 | 2115 |
| СДВ-15-39-10УЗ | 160к6 | 300 | 1550 | 2230 | 195 | 900 | 1650 | 2115 |
| СДВ-15-39-10УЗ | 2220k6 | 350 | 1550 | 2330 | 250 | 900 | 1650 | 2115 |
| СДВ-15-49-10УЗ | 180к6 | 300 | 1700 | 2420 | 220 | 900 | 1650 | 2115 |
| СДВ-15-64-10УЗ | 180к6 | 300 | 1800 | 2540 | 240 | 900 | 1650 | 2115 |
| СДВ-15-64-10УЗ | 180к6 | 300 | 1800 | 2540 | 240 | 900 | 1650 | 2115 |
| СДВ-15-34-12УЗ | 160к6 | 300 | 1450 | 2120 | 195 | 900 | 1650 | 2115 |
| СДВ-15-49-12УЗ | 220k6 | 350 | 1700 | 2490 | 240 | 900 | 1650 | 2115 |
| СДВ-16-41-12УЗ | 200к6 | 350 | 1600 | 2380 | 220 | 1050 | 2030 | 2500 |
| СДВ-16-51-12УЗ | 220k6 | 350 | 1740 | 2560 | 240 | 1050 | 2030 | 2500 |
| СДВ-16-64-12УЗ | 240к6 | 410 | 1950 | 2850 | 260 | 1050 | 2030 | 2500 |
| СДВ-16-41-16УЗ | 220k6 | 350 | 1650 | 2450 | 240 | 1050 | 2030 | 2500 |
