ЭЛЕКТРОДВИГАТЕЛИ ТИПА СДМ 4, СДМЗ 4, СДСЗ 4, СДМП 4

Двигатели синхронные СДМ4-1250, СДМ(П)4-1500, СДМЗ 4 и СДСЗ 4 предназначены для привода рудоразмольных, углеразмольных, сырьевых и цементных мельниц, применяемых в технологических линиях горно-обогатительной комбинатов, цементных комбинатов и тепловых электростанций. Двигатели могут быть использованы как для нового строительства, так и для замены ранее установленных двигателей старых серий. По установочно-присоединительным размерам, двигатели СДМ(П)4, СДСЗ4 и СДМЗ4 взаимозаменяемы с аналогичными двигателями серий 4СДМ, СДМЗ2, СДС, ДС, ДСЗ и ДСП. По согласованию с заказчиком, двигатели могут быть изготовлены с учетом существующего на месте эксплуатации фундамента, взамен двигателей других серий без демонтажа имеющейся фундаментной рамы заменяемого двигателя (т.е. без значительных затрат времени на демонтаж старой фундаментной плиты и соответственно на установку, выставление, заливку бетоном новой фундаментной плиты, а также повторное агрегатирование нового двигателя с приводным механизмом). Двигатели спроектированы с применением современных технологий и изоляционных материалов, позволяющих увеличить надежность изоляции обмоток двигателя, и тем самым продлить срок его эксплуатации. Двигатели рассчитаны для работы от сети переменного тока частотой 50 Гц напряжением 6 000 В, в продолжительном режиме S1 по ГОСТ 183, с коэффициентом мощности сos φ = 0,9 (опережающий). Возможно исполнение двигателей на напряжение 3 000 В или 10 000 В. Конструктивное исполнение двигателей: • по способу монтажа:  IM7311 или IM7312 по ГОСТ 2479: на фундаментной плите, с двумя стояковыми подшипниками скольжения, на приподнятых лапах, с одним или двумя цилиндрическими концами вала;  IM7321 или IM7322 по ГОСТ 2479: на фундаментных балках, с двумя стояковыми подшипниками скольжения, на приподнятых лапах, с одним или двумя цилиндрическими концами вала; • по степени защиты контактных колец - IP 11 (ГОСТ 17494); • по климатическому исполнению и категории размещения - УХЛ4 (ГОСТ 15150); • по степени защиты корпуса:  двигателей СДМ 4 - IP 21;  СДМП4, СДМЗ4 и СДСЗ4 - IP 43; Охлаждение двигате¬лей осуществляется в режиме самовентиляции по разомкнутому циклу или принудительной вентиляции (по замкнутому или разомкнутому циклу). Способ охлаждения: • двигателей СДМ 4 - ICA01 по ГОСТ 20459; • двигателей СДМП 4 - ICA37 или ICW37A97 по ГОСТ 20459; • двигателей СДСЗ 4 и СДМЗ 4 - ICW37A86 или ICW37A81 по ГОСТ 20459 (воздухоохладители располагаются непосредственно на корпусе двигателя), а также ICW37A97 по ГОСТ 20459 (воздухоохладитель располагается в приямке фундамента). Окружающая среда неогнеопасная, невзрывоопасная, не содержащая агрессивных газов и паров, соответствующая типу атмосферы II по ГОСТ 15150. Двигатели СДМ 4 предназначены для установки в помещениях с концентрацией инертной пыли не более 0,2 мг/м3, а двигатели СДМП4, СДСЗ 4 и СДМЗ 4 - не более 2 мг/м3. При концентрации инертной пыли более 2 мг/м3, двигатели СДМП4, СДСЗ 4 и СДМЗ 4 должны работать под избыточным давлением, с подпит¬кой чистым воздухом с запыленностью не более 0,2 мг/м3. Нагревостойкость изоляционных материалов обмотки статора и ротора двигателей – не ниже класса "F". Возбуждение двигателей осуществляется от тиристорных возбудителей. Выводные концы обмотки статора могут располагаться в коробке выводов или направляться вниз, в фундаментную яму. По согласованию с заказчиком, коробка выводов может располагаться справа или слева на корпусе статора (оговаривается при заказе). В коробке выводов, по согласованию с заказчиком, также могут находится три трансформатора тока (типа ТОЛ 10-I-1), через которые соединяются нейтральные выводы обмоток статора (U2, V2, W2). В условном обозначении двигателей СДМ4-1250К(…), СДМ4-1500К(…) и т.д., может присутствовать дополнительная буква (СДМ4-1250КА, СДМ4-1250КВ, СДМ4-1250КМ, СДМ4-1500LА, СДМ4-1500LB, СДМ4-1500KА и т.д.), указывающая на конструктивное исполнение электродвигателя с габаритно-присоединительными размерами, соответствующими двигателям ранее выпускавшихся серий

Структура условного обозначения двигателей СДМ4-1250, СДМ4-1500:

СДМ 4 - 1250КХ - 24Д УХЛ4

Структура условного обозначения двигателей СДМЗ 4, СДСЗ4:

СДМЗ 4–2000-48-6 УХЛ4

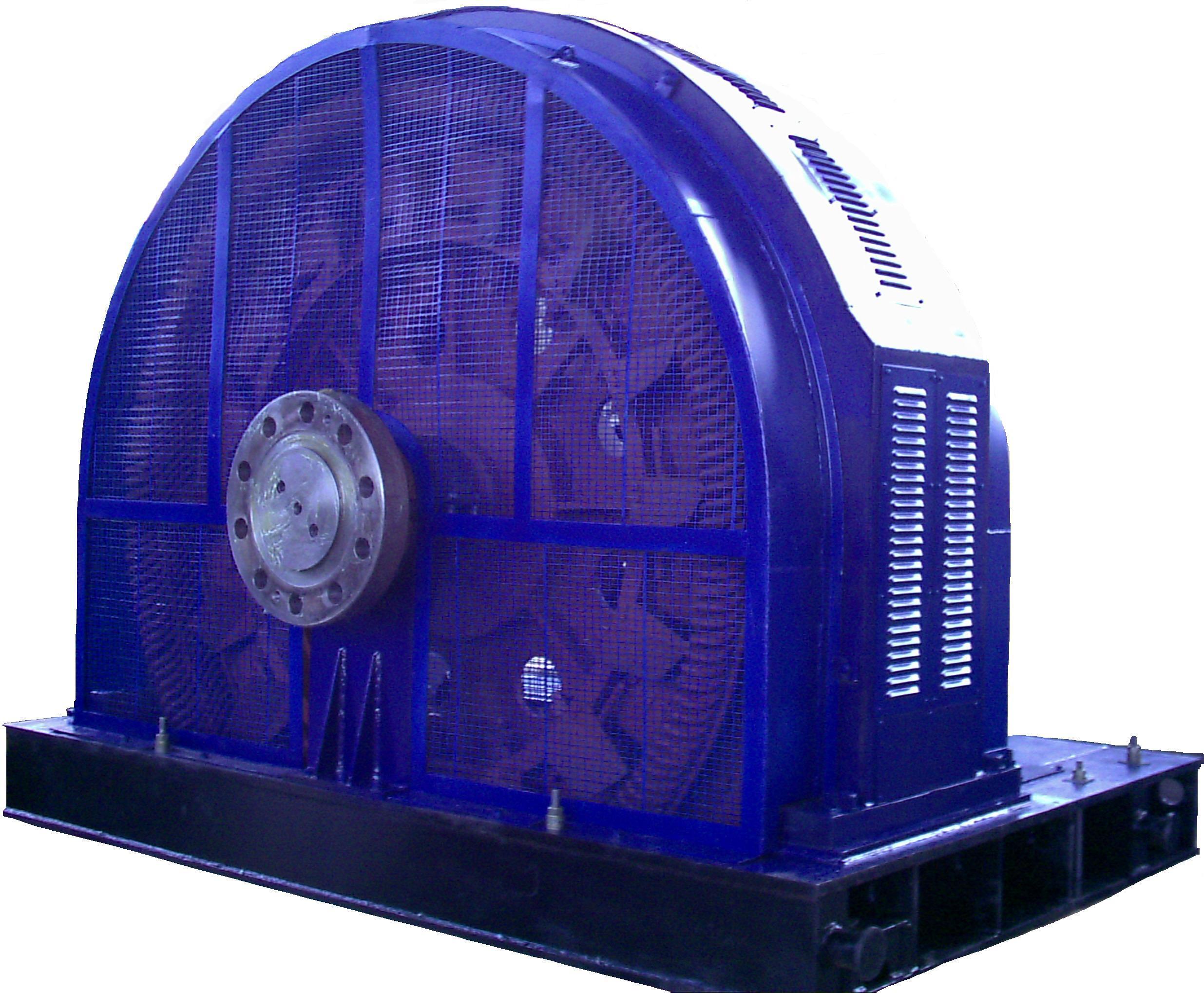

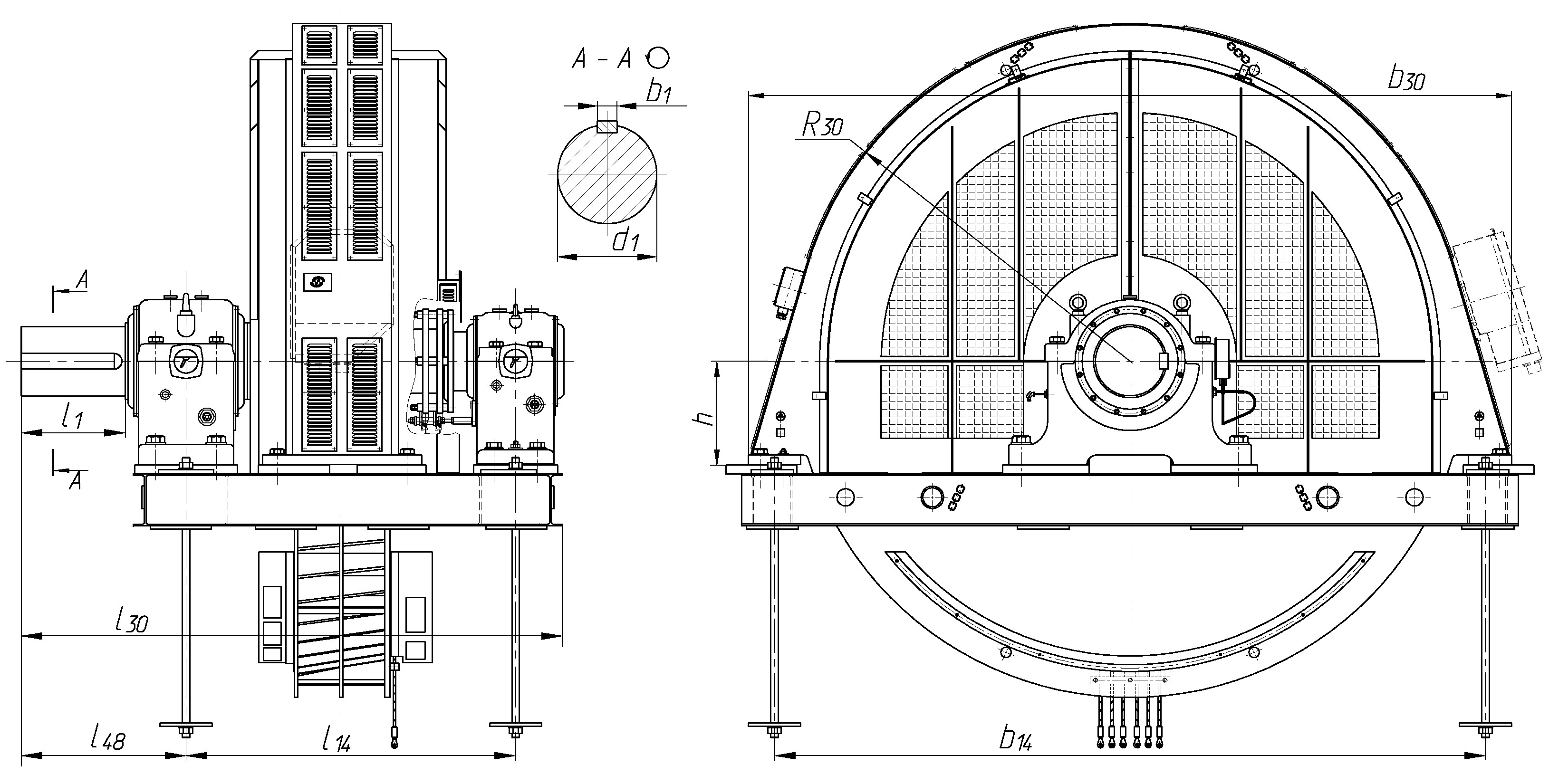

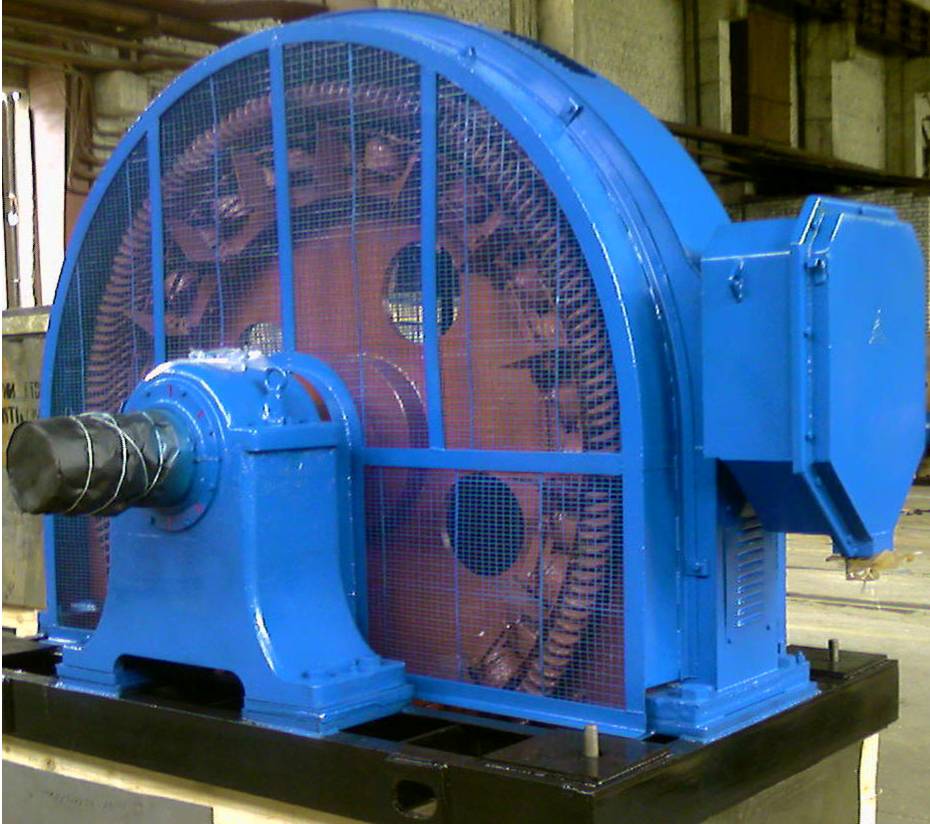

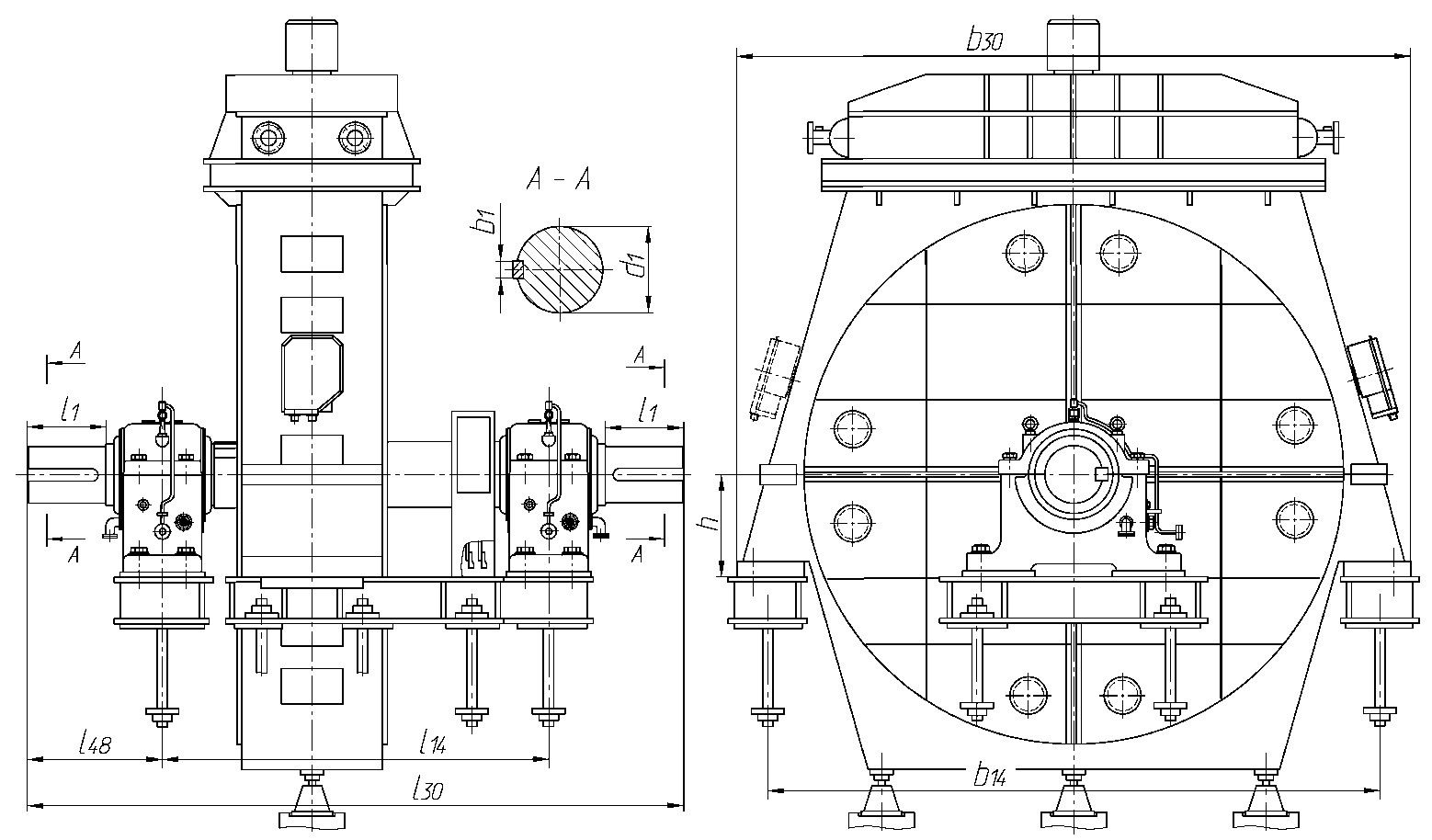

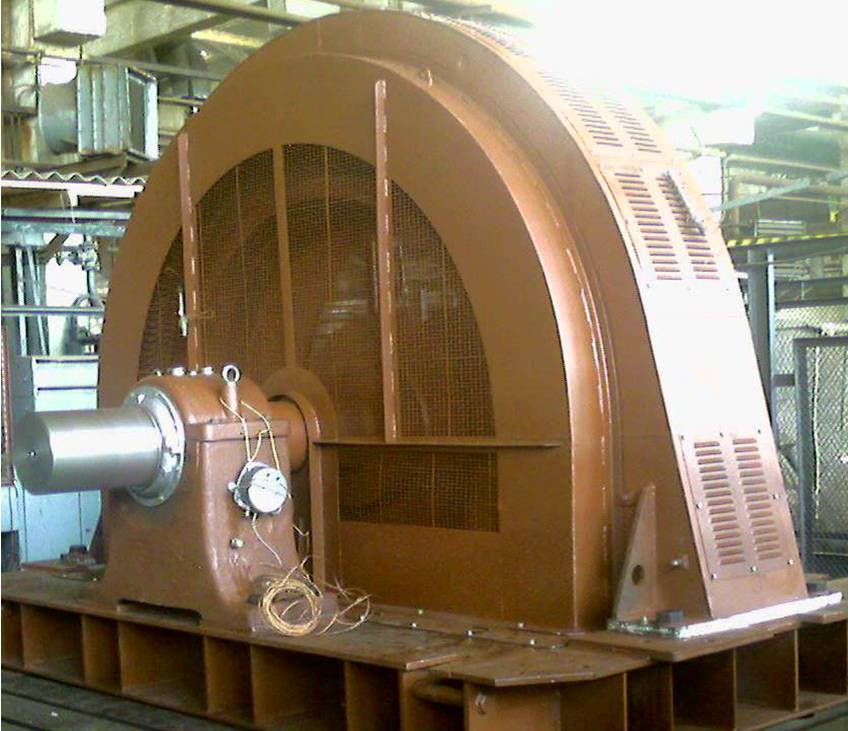

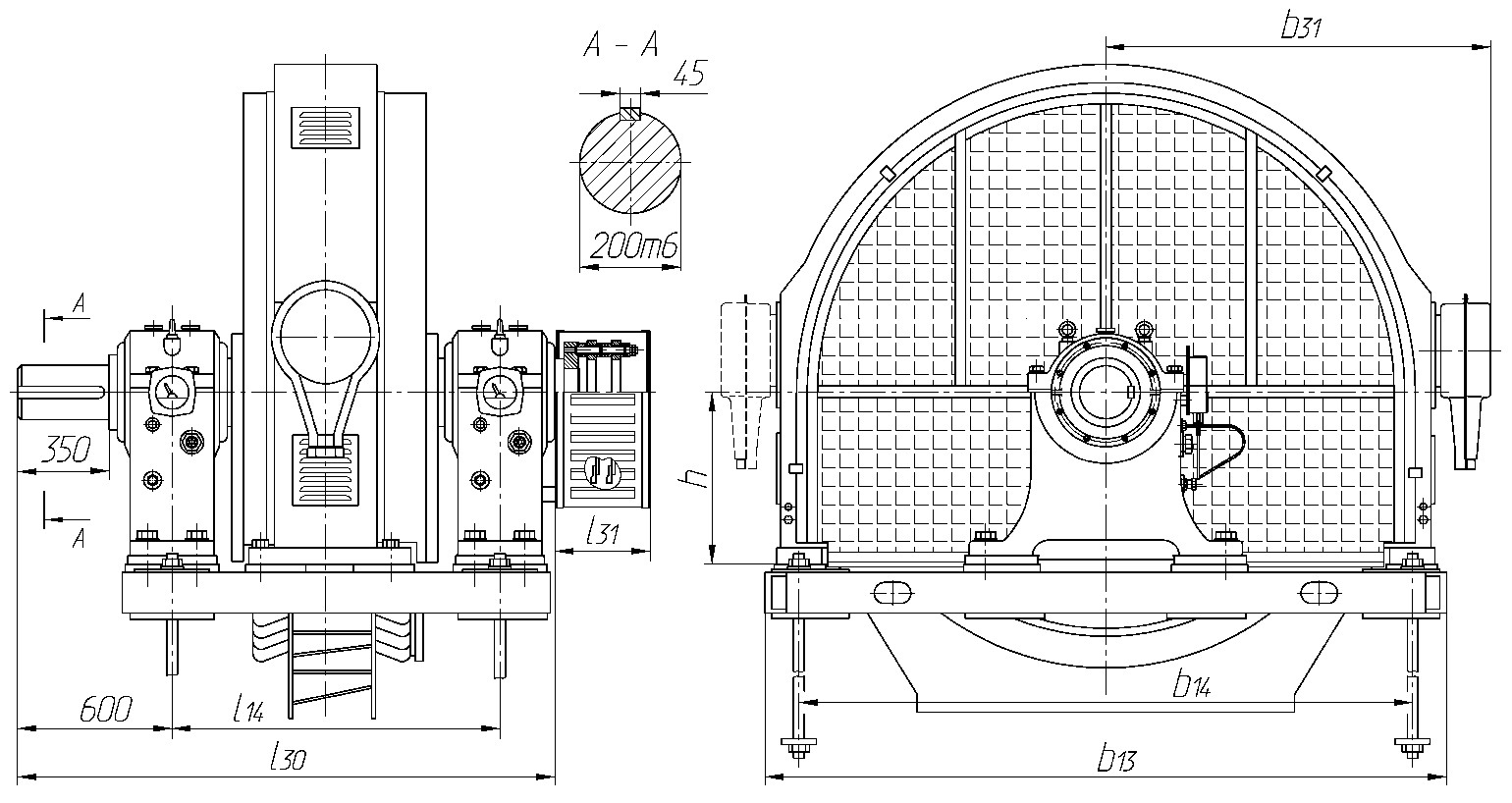

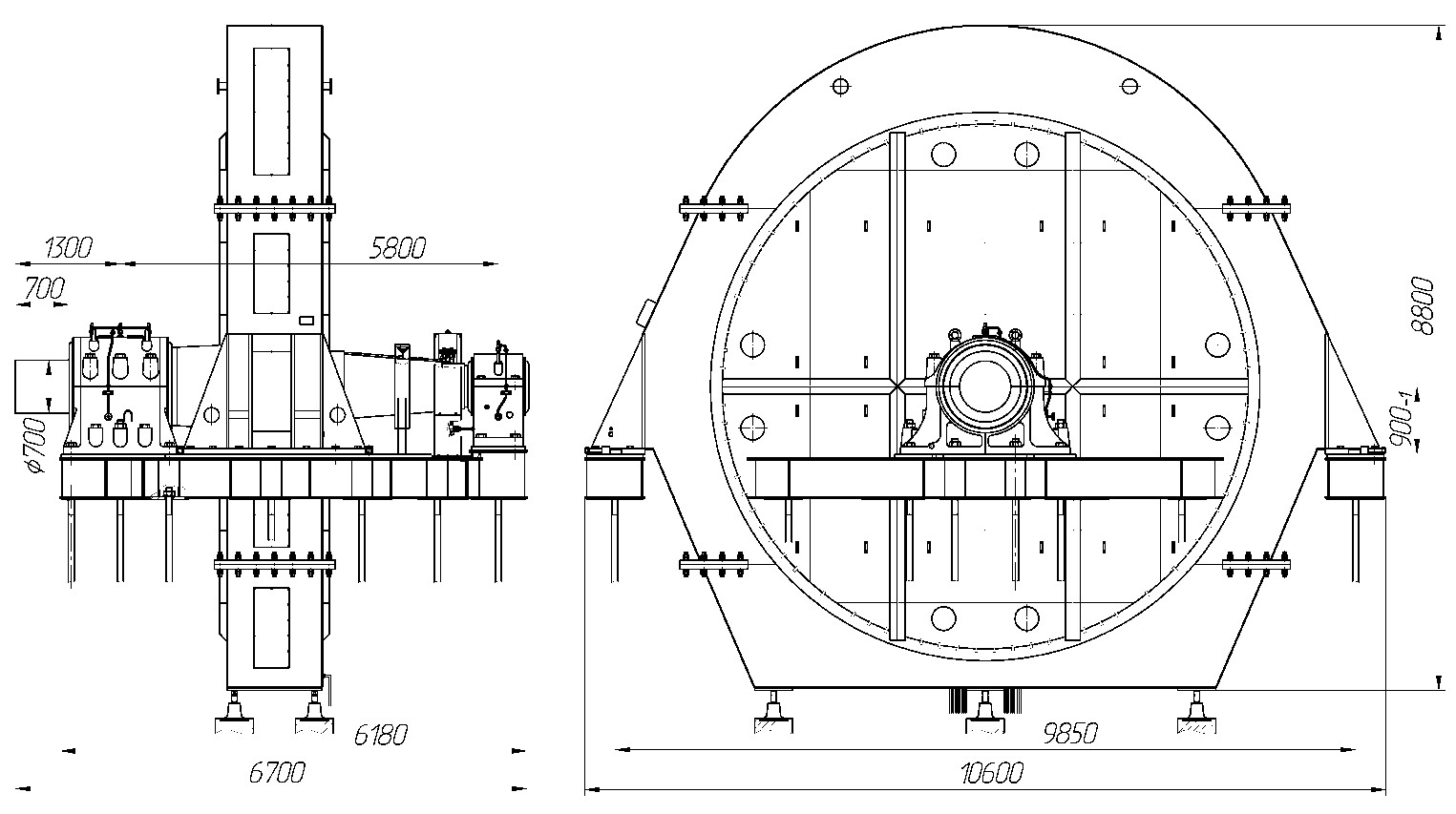

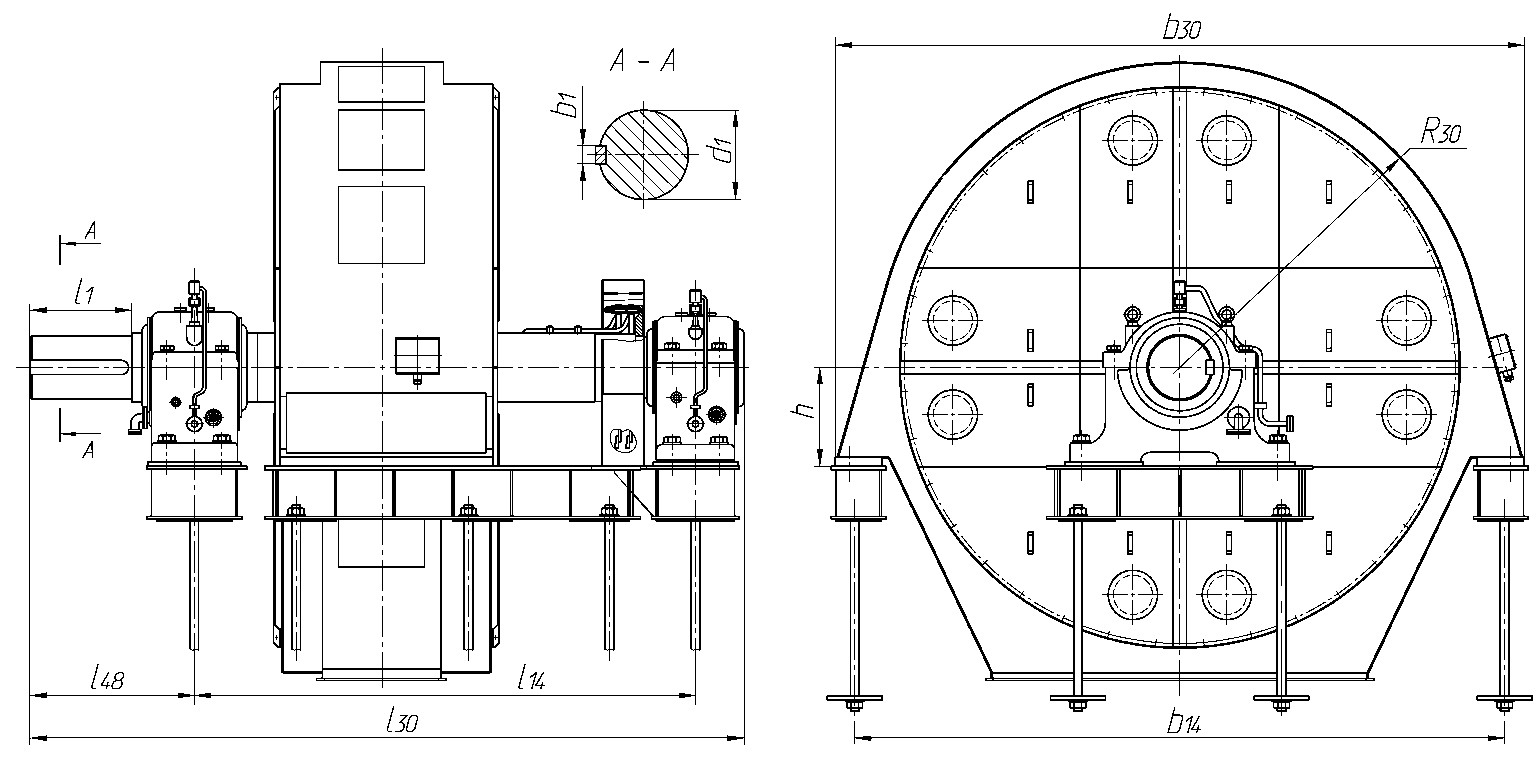

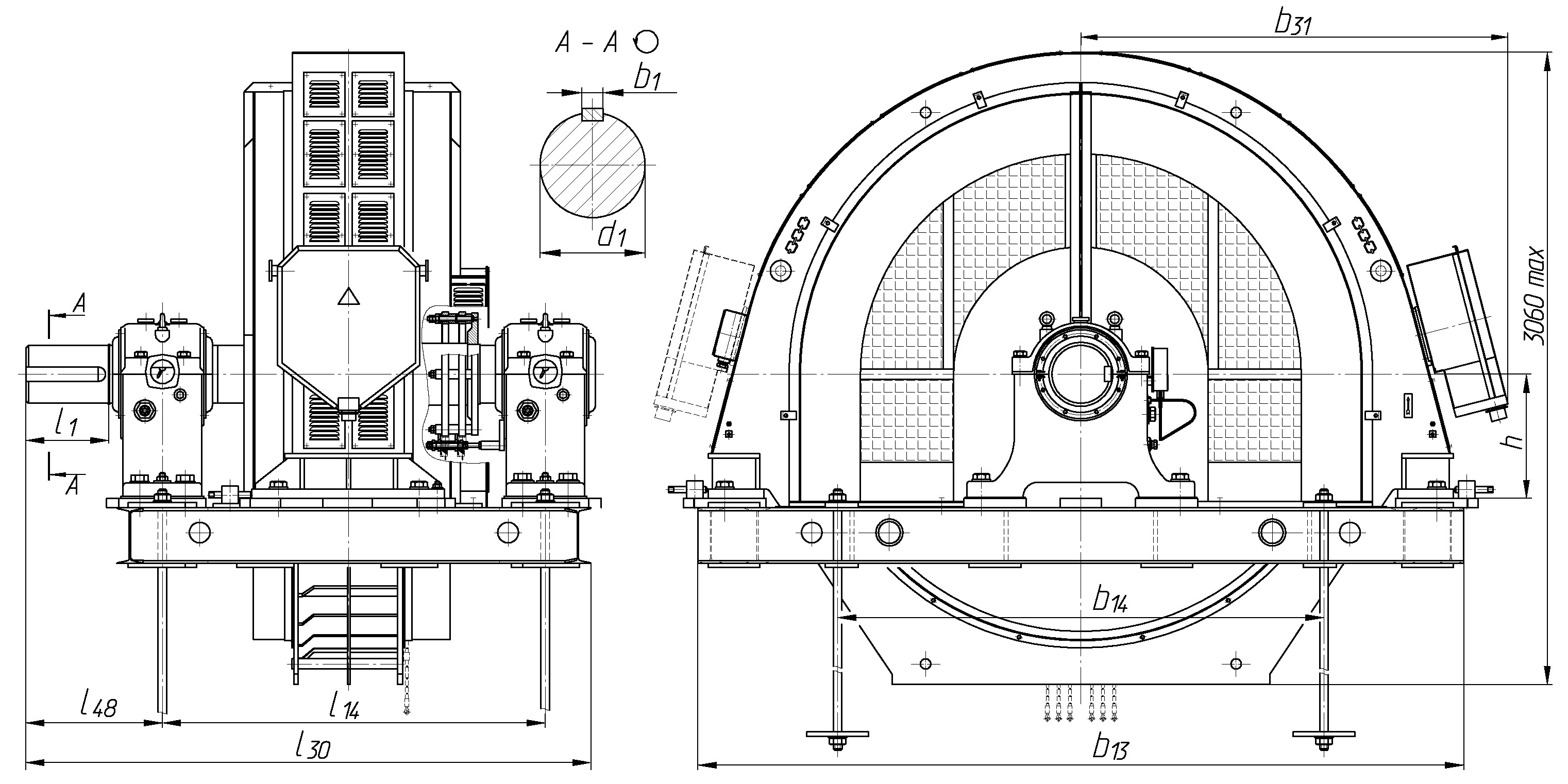

Технические характеристики двигателей СДМ(З)4 напряжением 6 000 В (или 3 000 В) и 10 000 В, частотой 50 Гц приведены в таблице 17, 18. Габаритные и присоединительные размеры двигателей приведены: - СДМ 4-1250 – на рисунке 10 (табл. 19); - СДМ 4-1500 и СДМП 4-1500 – на рис.11 (табл. 20); - СДМЗ 4 и СДСЗ 4 – на рис. 12, 13, 14 (табл. 21); - СДМЗ 4-4000-80-6 – на рисунке 15; По требованию заказчика, на базе вышеуказанных машин, могут быть изготовлены двигатели на другие мощности и напряжение 3 000 или 10 000 В. По согласованию с заказчиком, двигатели также могут быть изготовлены с другими габаритно-присоединительными размерами, отличающимися от размеров, приведенных в таблицах 19, 20, 21.
