ЭЛЕКТРОДВИГАТЕЛИ СЕРИИ СДК(3) 4

Описание

Двигатели синхронные типа СДК(3)4 предназначены для привода поршневых компрессоров и рассчитаны для работы от сети переменного тока частотой 50 Гц напряжением 6000В или 10000В в продолжительном режиме S1

Двигатели синхронные типа СДК(3)4 предназначены для привода поршневых компрессоров и рассчитаны для работы от сети переменного тока частотой 50 Гц напряжением 6000В ( или по согласованию с заказчиком 10000В в продолжительном режиме S1).
Климатическое исполнение - УХЛ4 по ГОСТ 15150.
Степень защиты для двигателей СДК 4 - IP11,  СДКЗ 4 - IP44.
Конструктивное исполнение - IM 5710 (консольное), для двигателей СДК(З)4-17-39-12Ф, СДК(З)4-19-41-16Ф, СДК(З)4-19-38-16Ф - IM 7125 (фланцевое).
По требованию заказчика двигатели могут быть укомплектованы магнитожидкостными герметизаторами (МЖГ) для улучшения уплотнения подшипников.
Возбуждение двигателей осуществляется от тиристорных возбудителей с автоматическим регулированием тока возбуждения.
Пуск двигателей асинхронный, прямой, от полного напряжения сети с включенным в цепь обмотки возбуждения разрядным сопротивлением.
Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее двух часов.
Изоляционные материалы обмотки статора класса нагревостойкости не ниже "F" по ГОСТ 8865.
Обмотка статора соединяется в "звезду" и имеет шесть концов, выведенных в коробку выводов.

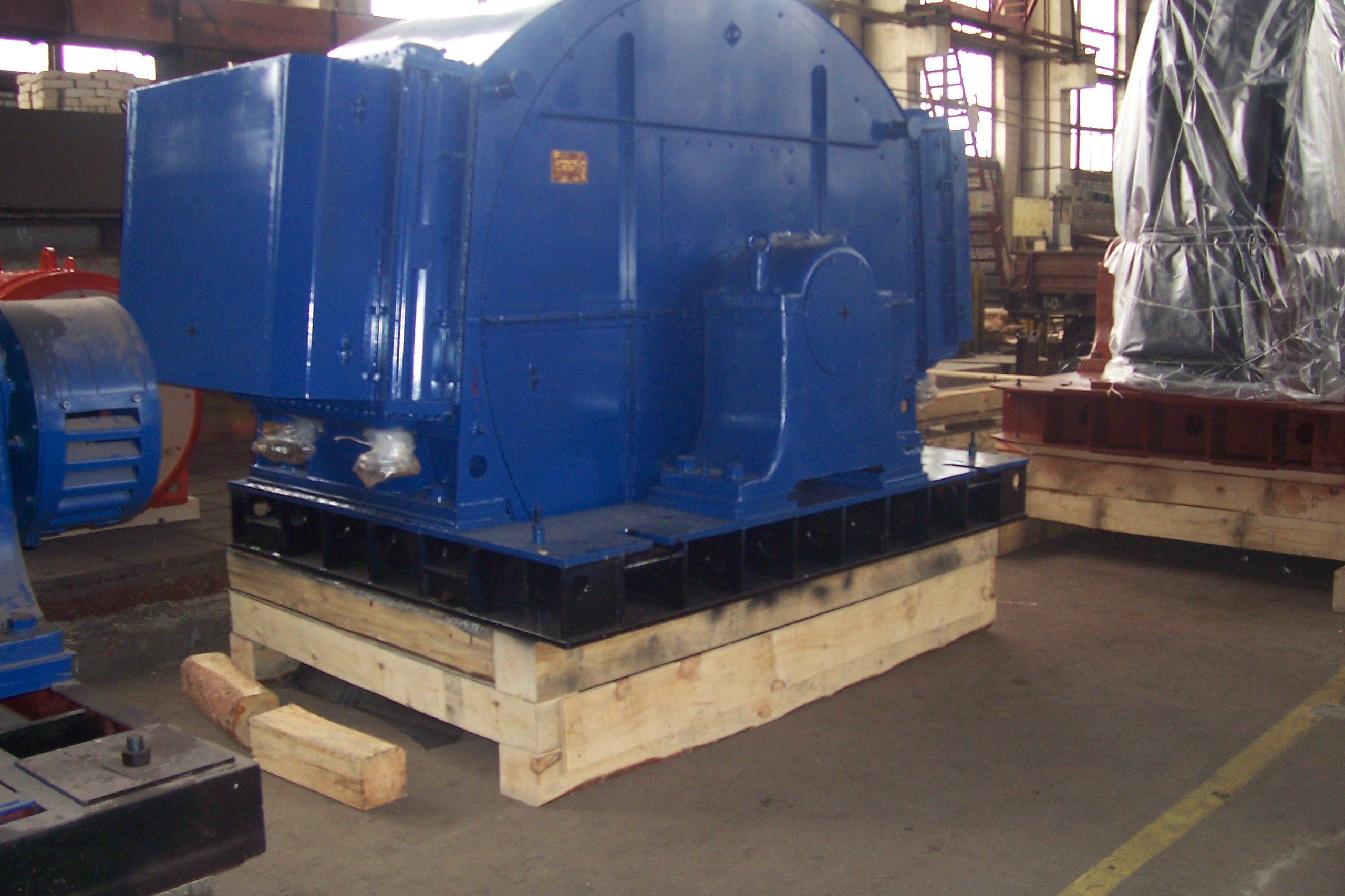

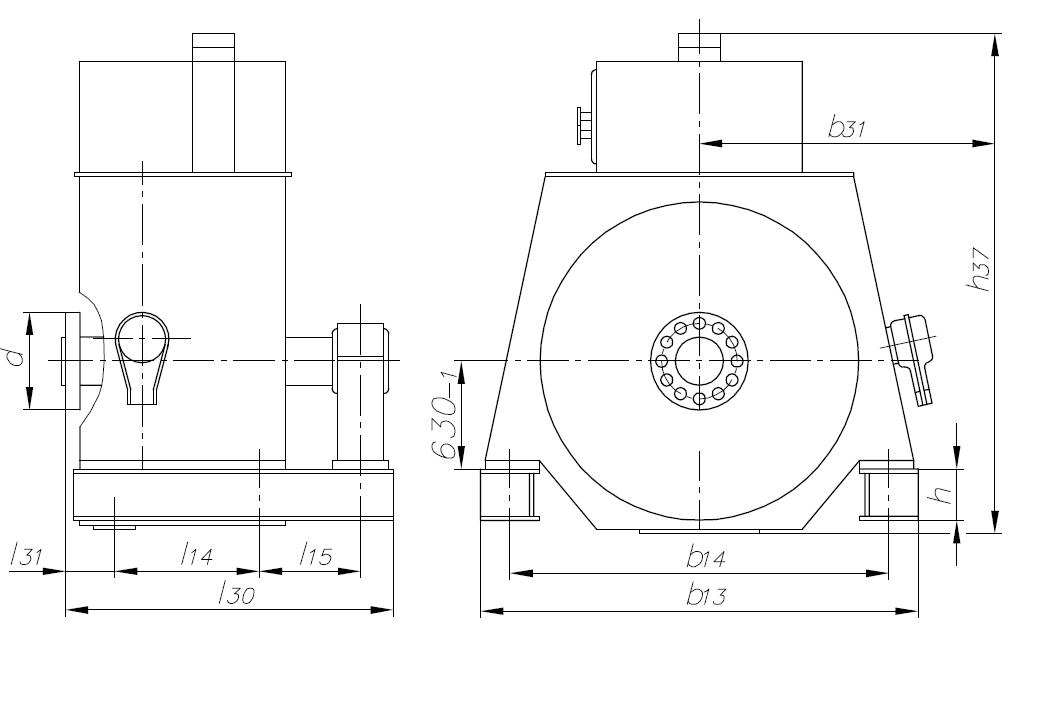

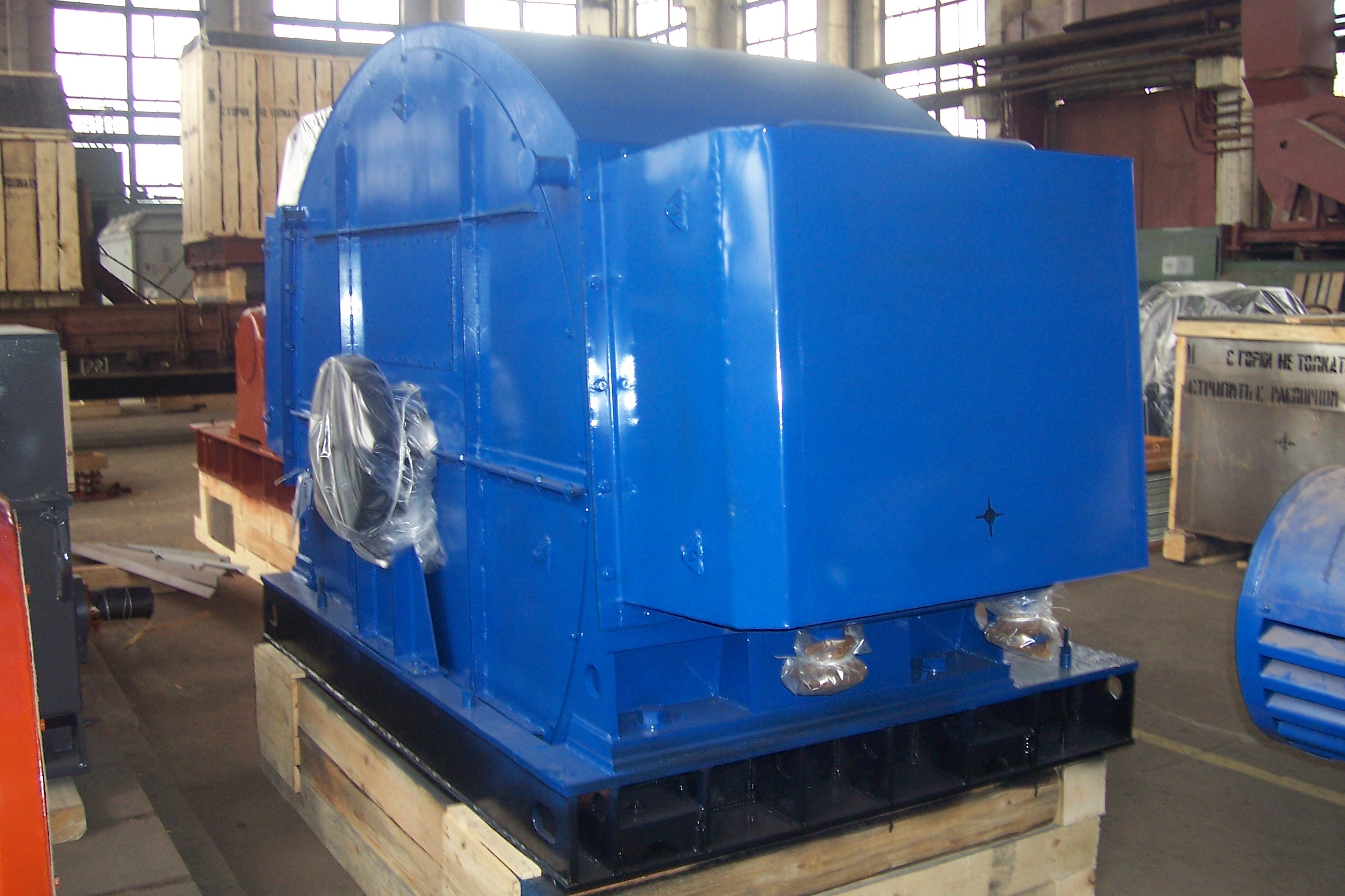

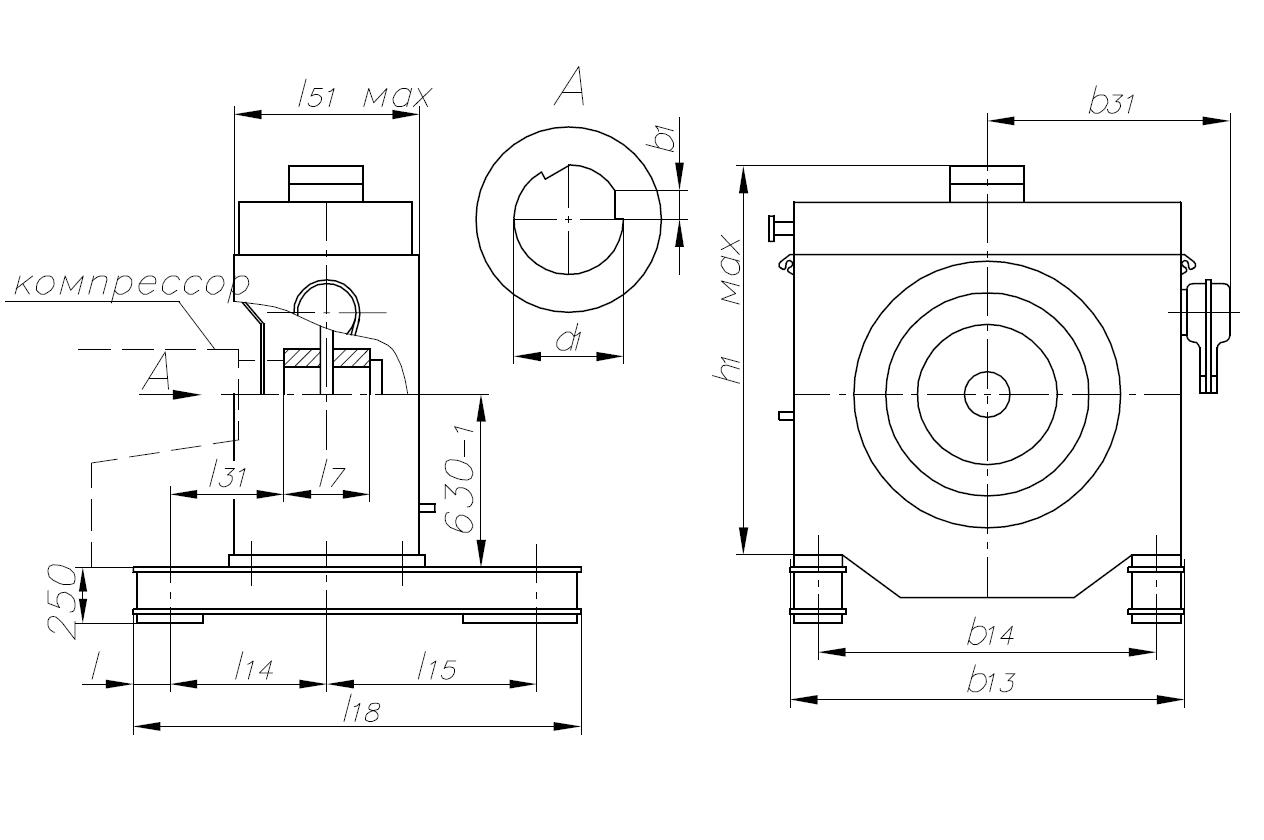

Технические характеристики двигателей приведены в таблице 23, габаритные и присоединительные размеры на рисунках и в таблицах 24, 25 и 26.

Тип двигателя Мощность, кВт Частота вращения, об/мин КПД, %
СДК 4-16-24-10КУХЛ4 400 600 93.9
СДК 4-16-44-10КУХЛ4 800 600 96
СДКЗ 4-16-44-10КУХЛ4 800 600 96
СДК 4-16-24-12КУХЛ4 315 500 92.3
СДК 4-17-26-12КУХЛ4 630 500 94.5
СДК 4-17-26-16КУХЛ4 500 375 93.5
СДК 4-18-26-16КУХЛ4 800 375 93.4
СДКЗ 4-18-26-16КУХЛ4 800 375 93.4
СДК 4-18-34-16КУХЛ4 1000 375 94.2
СДКЗ 4-18-34-16КУХЛ4 1000 375 94.2
СДК 4-18-41-16ФУХЛ4 1250 375 94.4
СДКЗ 4-18-41-16ФУХЛ4 1250 375 94.4
СДК 4-19-39-16ФУХЛ4 1600 375 95.4
СДКЗ 4-19-39-16ФУХЛ4 1600 375 95.4
СДК 4-19-41-16ФУХЛ4 2000 375 95.8
СДКЗ 4-19-41-16ФУХЛ4 2000 375 95.8
СДКЗ 4-17-26-16КУХЛ4 500 375 93.5
СДКЗ 4-17-26-12КУХЛ4 630 500 94.5
СДКЗ 4-16-24-12КУХЛ4 315 500 92.3
СДКЗ 4-16-24-10КУХЛ4 400 600 93.9

Мощность, кВт
Синхронная частота вращения, об/мин
Напряжение, В


Тип двигателя Напряжение, В l7, мм l14, мм l18, мм l31, мм l51, мм b1, мм b13, мм b14, мм b31, мм d1, мм h1, мм Масса, кг
СДК 4-16-24-10КУХЛ4 6000 150 1060±2 1320 375 925 44.9 1550 1350±2 995 Ø180H 1400 2570
СДК 4-16-44-10КУХЛ4 6000 1120±2 200 270 1100 44.9 1550 1350±2 995 Ø180H 1400 3790
СДК 4-16-24-12КУХЛ4 6000 150 1060±2 1320 375 925 44.9 1550 1350±2 995 Ø180H 1400 2480
СДК 4-17-26-12КУХЛ4 6000 200 1060±2 1320<sup>+10 400 1000 44.9 1850<sup>+10 1650±2 1145 Ø180H 1630 3600
СДК 4-17-26-16КУХЛ4 6000 200 1060±2 1320<sup>+10 1000 44.9 1850<sup>+10 1650±2 1145 Ø180H 1630 3900
СДК 4-16-44-10КУХЛ4 10000 1120±2 200 270 1100 44.9 1550 1350±2 1086 Ø180H 1400 3820
СДК 4-16-24-12КУХЛ4 1000 150 1060±2 1320 375 925 44.9 1550 1350±2 995 Ø180H 1400 2510
СДК 4-17-26-16КУХЛ4 10000 200 1060±2 1320<sup>+10 1000 44.9 1850<sup>+10 1650±2 1236 Ø180H 1630 3950
СДК 4-16-24-10КУХЛ4 10000 150 1060±2 1320 375 925 44.9 1550 1350±2 1086 Ø180H 1400 2600
СДК 4-17-26-12КУХЛ4 10000 200 1060±2 1320<sup>+10 400 1000 44.9 1850<sup>+10 1650±2 1236 Ø180H 1630 3650

Тип двигателя Напряжение, В l7, мм l14, мм l18, мм l31, мм l51, мм b1, мм b13, мм b14, мм b31, мм d1, мм h, мм h1, мм Масса, кг
СДКЗ 4-16-24-10КУХЛ4 10000 150 1160±2 1600 270 1000 44.9 1550 1350±2 1086 Ø180H 120 1870 3330
СДКЗ 4-16-44-10КУХЛ4 6000 200 1120±2 2000 375 1200 44.9 1550 1350±2 995 Ø180H 120 1870 5400
СДКЗ 4-16-24-12КУХЛ4 10000 150 1160±2 1600 270 1000 44.9 1550 1350±2 1086 Ø180H 120 1870 3690
СДКЗ 4-17-26-12КУХЛ4 10000 200 1160±2 1600 400 1000 44.9 1850 1650±2 1236 Ø180H 230 2100 5200
СДКЗ 4-17-26-16КУХЛ4 10000 200 1160±2 1600 400 1000 44.9 1850 1650±2 1236 Ø180H 230 2100 5500
СДКЗ 4-17-26-16КУХЛ4 6000 200 1160±2 1600 400 1000 44.9 1850 1650±2 1145 Ø180H 230 2100 5470
СДКЗ 4-17-26-12КУХЛ4 6000 200 1160±2 1600 400 1000 44.9 1850 1650±2 1145 Ø180H 230 2100 5170
СДКЗ 4-16-24-12КУХЛ4 6000 150 1160±2 1600 270 1000 44.9 1550 1350±2 995 Ø180H 120 1870 3660
СДКЗ 4-16-24-10КУХЛ4 6000 150 1160±2 1600 270 1000 44.9 1550 1350±2 995 Ø180H 120 1870 3330
СДКЗ 4-16-44-10КУХЛ4 10000 200 1120±2 2000 375 1200 44.9 1550 1350±2 1086 Ø180H 120 1870 5430
