ЭЛЕКТРОДВИГАТЕЛИ СЕРИИ АН-4-15,16 И 17 ГАБАРИТОВ

Главная / Наш бизнес / Каталог выпускаемой продукции / Асинхронные электродвигатели / ЭЛЕКТРОДВИГАТЕЛИ СЕРИИ АН-4-15,16 И 17 ГАБАРИТОВ

Описание

Двигатели асинхронные трехфазного тока с коротко- замкнутым ротором предназначены для привода механизмов, не требующих регулирования частоты вращения (насосов, вентиляторов с нор-мальным моментом инерции).

Описание Детали Таблицы

Двигатели асинхронные трехфазного тока с коротко- замкнутым ротором предназначены для привода механизмов, не требующих регулирования частоты вращения (насосов, вентиляторов с нор-мальным моментом инерции).
Режим работы - S1 по ГОСТ 183-74.
Степень защиты - IР21 по ГОСТ 17494-87.
Способ охлаждения - IСА01 по ГОСТ20459-87
Климатическое исполнение и категория размещения - УЗ или Т3 по ГОСТ 15150-69.
Технические характеристики двигателей приведены в таблице 30.

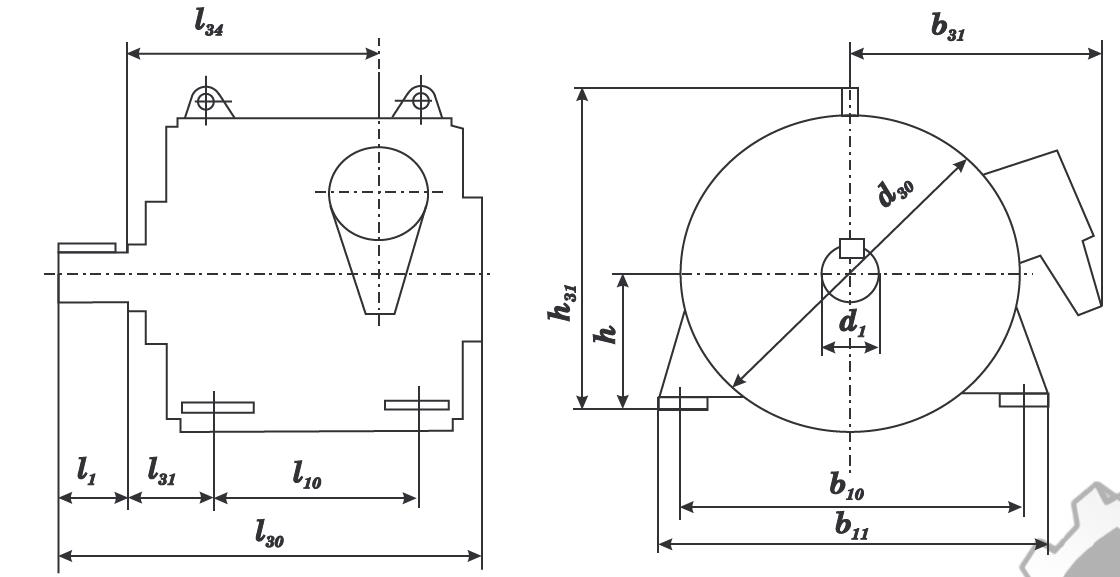

Габаритные установочные и присоединительные размеры двигателей приведены на рисунке 1 и в таблице 31.

Таблица 30
Тип двигателя Мощность, кВт Напряжение, В Синхронная частота вращения, об/ мин. Ммакс. М ном. Масса, кг
АН-4-15-45-10У3 630 6000 600 1,9 4000
АН-4-15-45-6У3 1000 6000 1000 2,3 4200
АН-4-15-45-8У3 800 6000 750 2 4100
АН-4-15-57-6У3 1250 6000 600 2,3 4750
АН-4-15-57-10У3 800 6000 1000 1,9 4800
АН-4-15-57-8У3 1000 6000 750 2 4800
АН-4-16-33-12У3 500 6000 500 2,1 4600
АН-4-16-38-12У3 630 6000 500 2 4900
АН-4-16-45-10У3 1000 6000 600 1,9 5400
АН-4-16-45-12У3 800 6000 500 2 5300
АН-4-16-45-6У3 1600 6000 1000 2,4 5700
АН-4-16-45-8У3 1250 6000 750 1,9 5600
АН-4-16-57-10У3 1250 6000 600 1,9 6100
АН-4-16-57-6У3 2000 6000 1000 2,4 6500
АН-4-16-57-8У3 1600 6000 750 1,9 6300
АН-4-16-69-8У3 2000 6000 750 1,9 7100
АН-4-17-28-16У3 500 6000 375 2 5700
АН-4-17-33-16У3 630 6000 375 2 6050
АН-4-17-38-12У3 1000 6000 500 2,3 7300
АН-4-17-45-10У3 1600 6000 600 1,9 8050
АН-4-17-45-12У3 1250 6000 500 2,3 8000
АН-4-17-57-10У3 2000 6000 600 2 9250

Мощность, кВт
Синхронная частота вращения, об/мин
Напряжение, В


Таблица 31
Тип двигателя b10, мм b11, мм b31, мм d1, мм d30, мм l1, мм l10, мм l30, мм l31, мм l34, мм h, мм h31, мм
АН-4-15-45-10У3 1400 1500 900 160 1300 300 1120 2000 355 1380 500 1285
АН-4-15-45-6У3 1400 1500 900 160 1300 300 1120 2000 355 1380 500 1285
АН-4-15-45-8У3 1400 1500 900 160 1300 300 1120 2000 355 1380 500 1285
АН-4-15-57-6У3 1400 1500 900 160 1300 300 1250 2120 355 1500 500 1285
АН-4-15-57-10У3 1400 1500 900 160 1300 300 1250 2120 355 1550 500 1285
АН-4-15-57-8У3 1400 1500 900 160 1300 300 1250 2120 355 1500 500 1285
АН-4-16-33-12У3 1500 1700 995 200 1500 350 900 1890 375 1220 630 1515
АН-4-16-38-12У3 1500 1700 995 200 1500 350 1000 1980 375 1310 630 1515
АН-4-16-45-10У3 1500 1700 995 200 1500 350 1120 2070 375 1400 630 1515
АН-4-16-45-12У3 1500 1700 995 200 1500 350 1120 2070 375 1400 630 1515
АН-4-16-45-6У3 1500 1700 995 200 1500 350 1120 2070 375 1400 630 1515
АН-4-16-45-8У3 1500 1700 995 200 1500 350 1120 2070 375 1400 630 1515
АН-4-16-57-10У3 1500 1700 995 200 1500 350 1250 2190 375 1520 630 1515
АН-4-16-57-6У3 1500 1700 995 200 1500 350 1250 2190 375 1520 630 1515
АН-4-16-57-8У3 1500 1700 995 200 1500 350 1250 2190 375 1520 630 1515
АН-4-16-69-8У3 1500 1700 995 200 1500 350 1400 2330 375 1660 630 1515
АН-4-17-28-16У3 1800 2000 1135 200 1800 350 800 1810 375 1140 630 1665
АН-4-17-33-16У3 1800 2000 1135 200 1800 350 900 1890 375 1220 630 1665
АН-4-17-38-12У3 1800 2000 1135 200 1800 350 1000 1980 375 1310 630 1665
АН-4-17-45-10У3 1800 2000 1135 200 1800 350 1120 2070 375 1700 630 1665
АН-4-17-45-12У3 1800 2000 1135 200 1800 350 1120 2070 375 1400 630 1665
АН-4-17-57-10У3 1800 2000 1135 200 1800 350 1250 2190 375 1520 630 1665
