ЭЛЕКТРОДВИГАТЕЛИ СДС(З) 17 … 20 ГАБАРИТОВ

Описание

Синхронные двигатели СДС 17…20 габаритов, а также двигатели СДС3 17 габарита, предназначены для привода рудоразмольных, сырьевых или цементных мельниц, применяемых в технологических линиях горно-обогатительных или цементных комбинатов

Синхронные двигатели СДС 17…20 габаритов, а также двигатели СДС3 17 габарита, предназначены для привода рудоразмольных, сырьевых или цементных мельниц, применяемых в технологических линиях горно-обогатительных или цементных комбинатов. Двигатели рассчитаны для работы от сети переменного тока частотой 50 Гц напряжением 6 000 В, в продолжительном режиме S1 по ГОСТ 183, с коэффициентом мощности сos φ = 0,9 (опережающий). Возможно исполнение двигателей на напряжение 3 000 В или 10 000 В. Cтепень защиты корпуса двигателей СДС 19, 20 габарита - IP00, двигателей СДС 17, 18 габарита – IP21, двигателей СДСЗ – IP43. По требованию заказчика, двигатели СДС 19, 20 габарита также могут быть изготовлены со степенью защиты IP21. Климатическое исполнение и категория размещения двигателей - УХЛ4. Конструктивное исполнение по способу монтажа: • двигателей СДС 18 габарита - IM7311 или IM7312 по ГОСТ 2479: на фундаментной плите, с двумя стояковыми подшипниками скольжения, на приподнятых лапах, с одним или двумя цилиндрическими концами вала; • двигателей СДС 19 габарита - IM 7311 по ГОСТ 2479, с горизонтальным расположением вала, на фундаментной плите, с двумя стояковыми подшипниками скольжения, на приподнятых лапах, с одним цилиндрическим концом вала; • двигателей СДС(З) 17, 20 габарита - IM7321 или IM7322 по ГОСТ 2479: на фундаментных балках, с двумя стояковыми подшипниками скольжения, на приподнятых лапах, с одним или двумя цилиндрическими концами вала. Конструктивное исполнение по способу охлаждения: • двигателей СДС - ICA01 по ГОСТ 20459 (самовентиляция по разомкнутому циклу, с забором охлаждающего воздуха из производственного помещения через отверстия в торцевых щитах и выбросом нагретого воздуха через боковые отверстия или жалюзи, размещенные в обшивке корпуса статора).; • двигателей СДСЗ - ICW37A81 по ГОСТ 20459 (воздухоохладитель располагается непосредственно на корпусе двигателя), или ICW37A97 по ГОСТ 20459 (воздухоохладитель располагается в приямке фундамента). Нагревостойкость изоляционных материалов обмотки статора и ротора двигателей – не ниже класса "F". Возбуждение двигателей осуществляется от тиристорных возбудителей. В двигателе предусмотрен контроль температуры обмотки и сердечника статора, подшипников. Выводные концы обмотки статора могут располагаться в коробке выводов или направляться вниз, в фундаментную яму (согласовывается при размещении заказа на изготовление двигателя). Двигатели СДС предназначены для установки в помещениях с концентрацией инертной пыли не более 0,2 мг/м3, двигатели СДСЗ - не более 2 мг/м3.Окружающая среда неогнеопасная, невзрывоопасная, не содержащая агрессивных газов и паров, соответствующая типу атмосферы II по ГОСТ 15150.

Структура условного обозначения двигателей СДС, СДСЗ:

СДСЗ 17-76-12 УХЛ4



СДС

З

-

17

-

76

-

12

-

УХЛ4















Вид климатического исполнения и категория размещения

Число полюсов двигателя

Активная длина статора, см



Условное обозначение габарита



Дополнительное обозначение (З – закрытое исполнение)



Синхронный двигатель (С – специальный)











Технические характеристики двигателей приведены в таблице 11.

Габаритные и присоединительные размеры двигателей приведены:

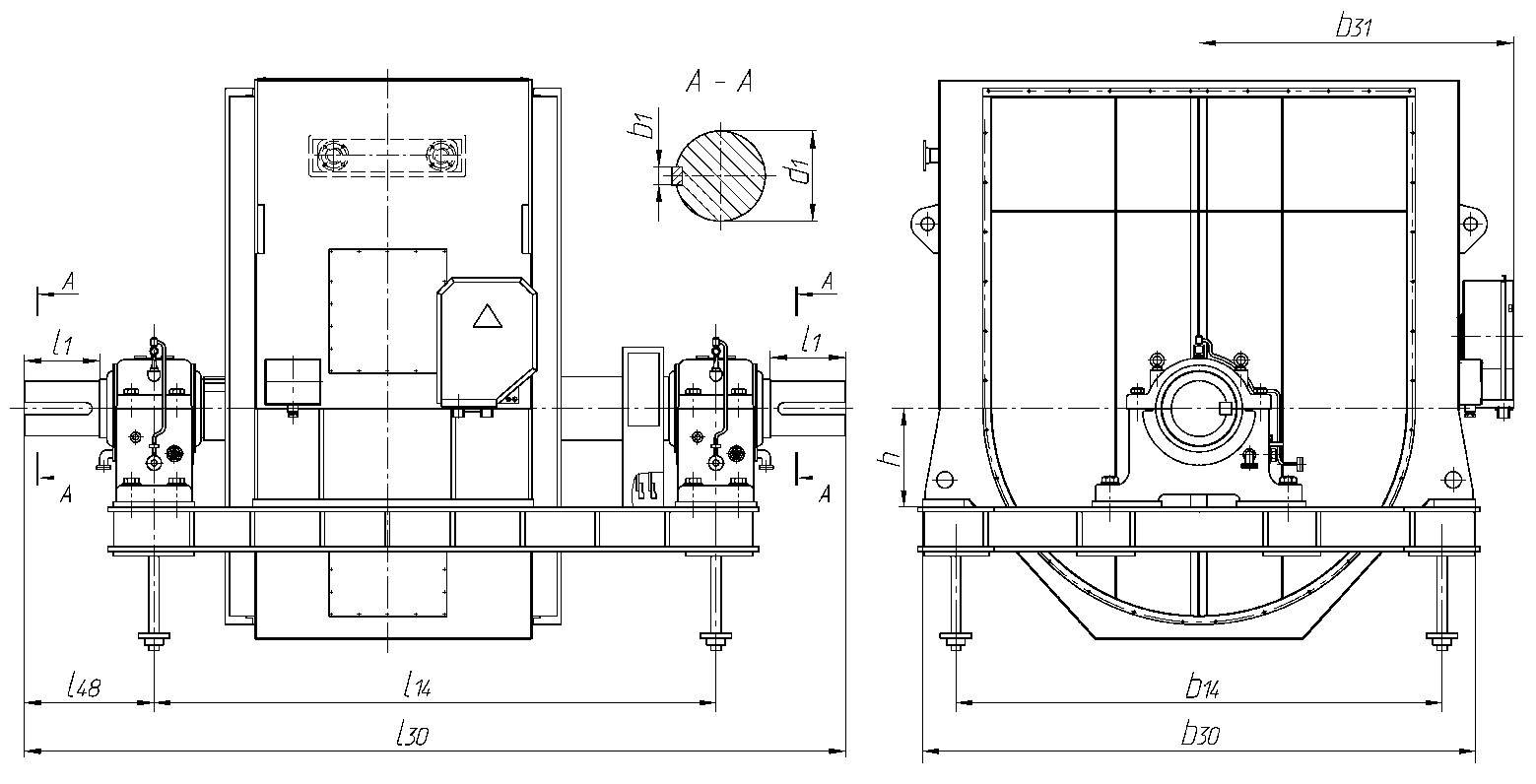

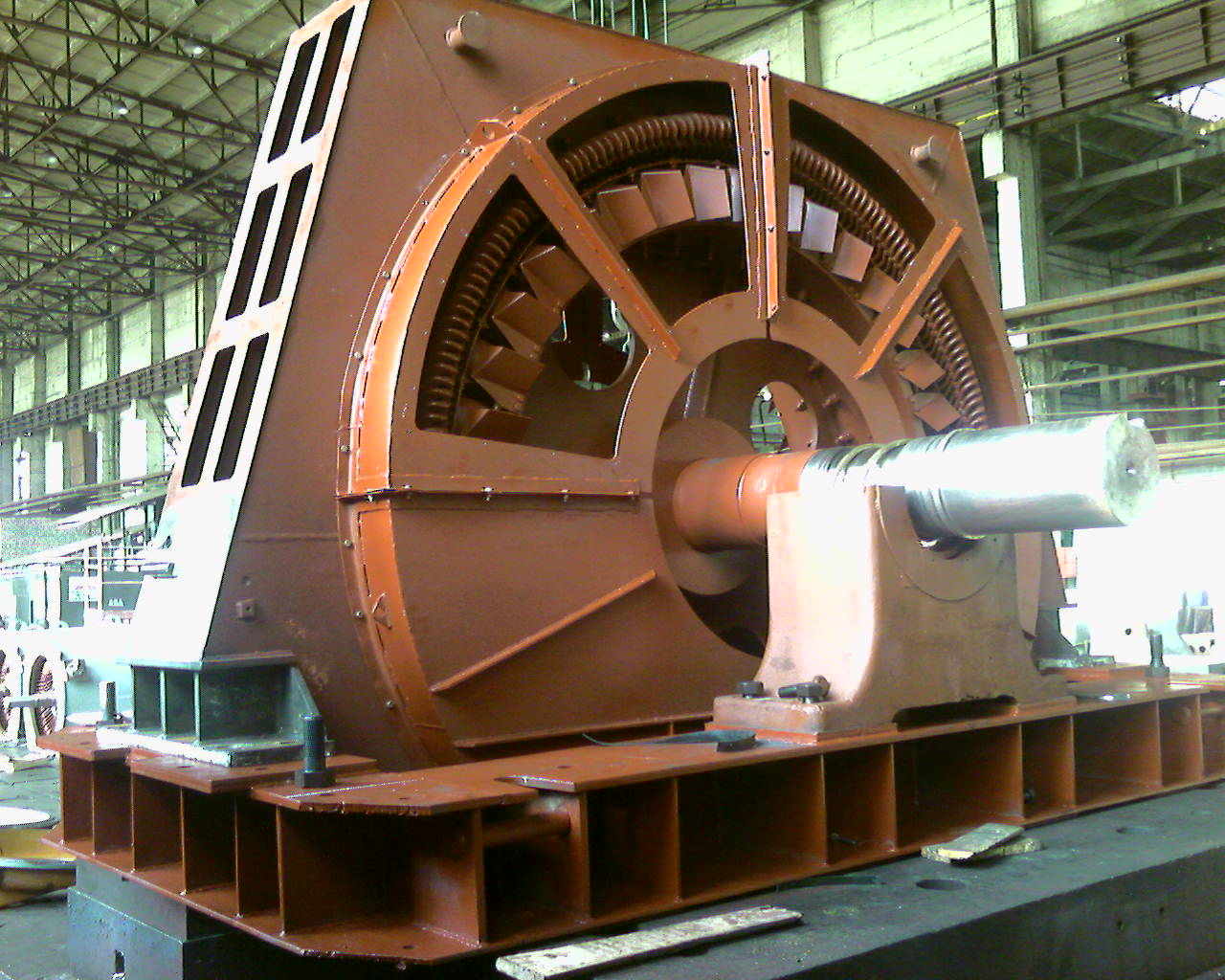

- СДС 17, 19, 20 габ. – на рисунке 3 (табл. 12);

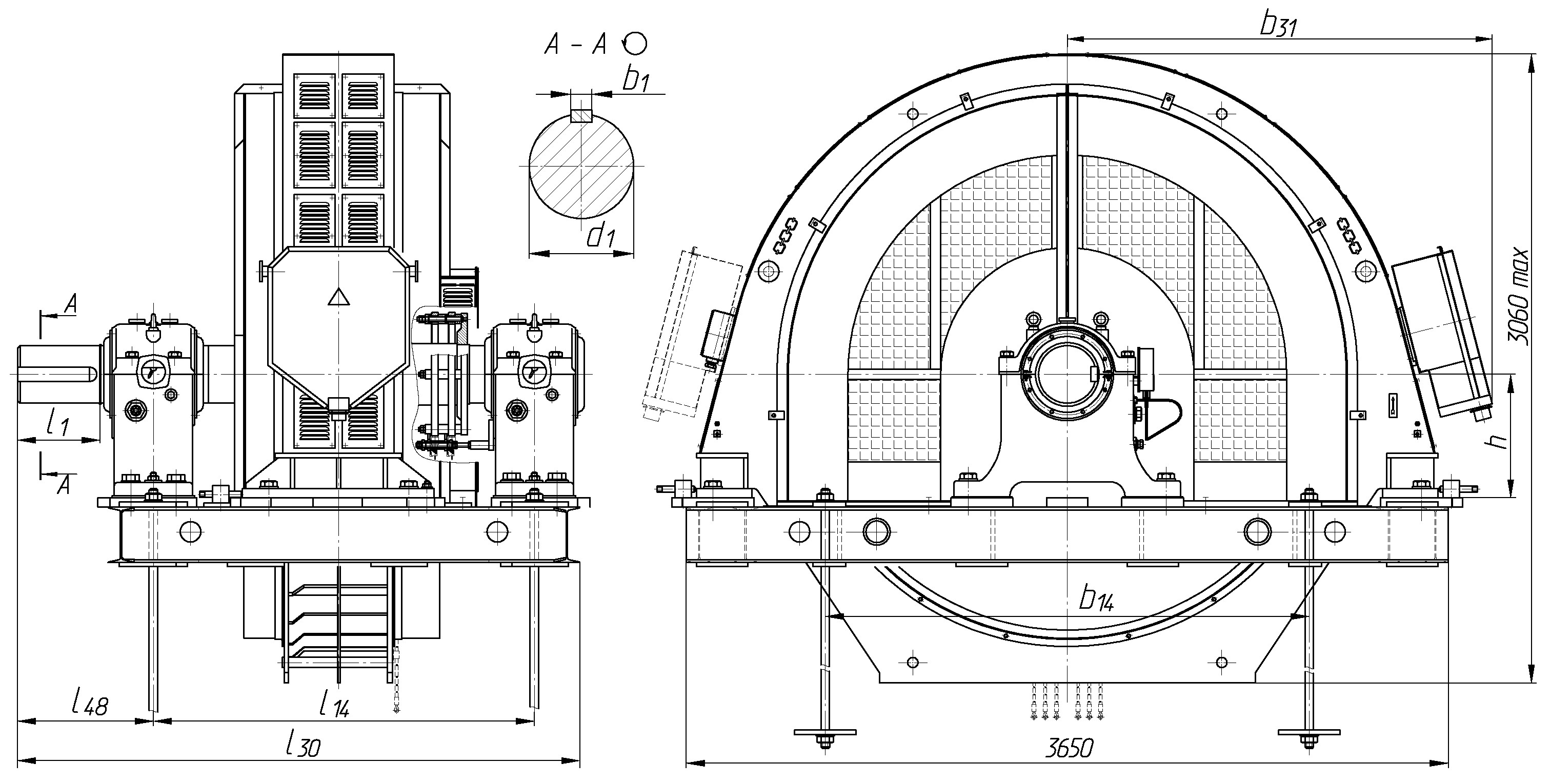

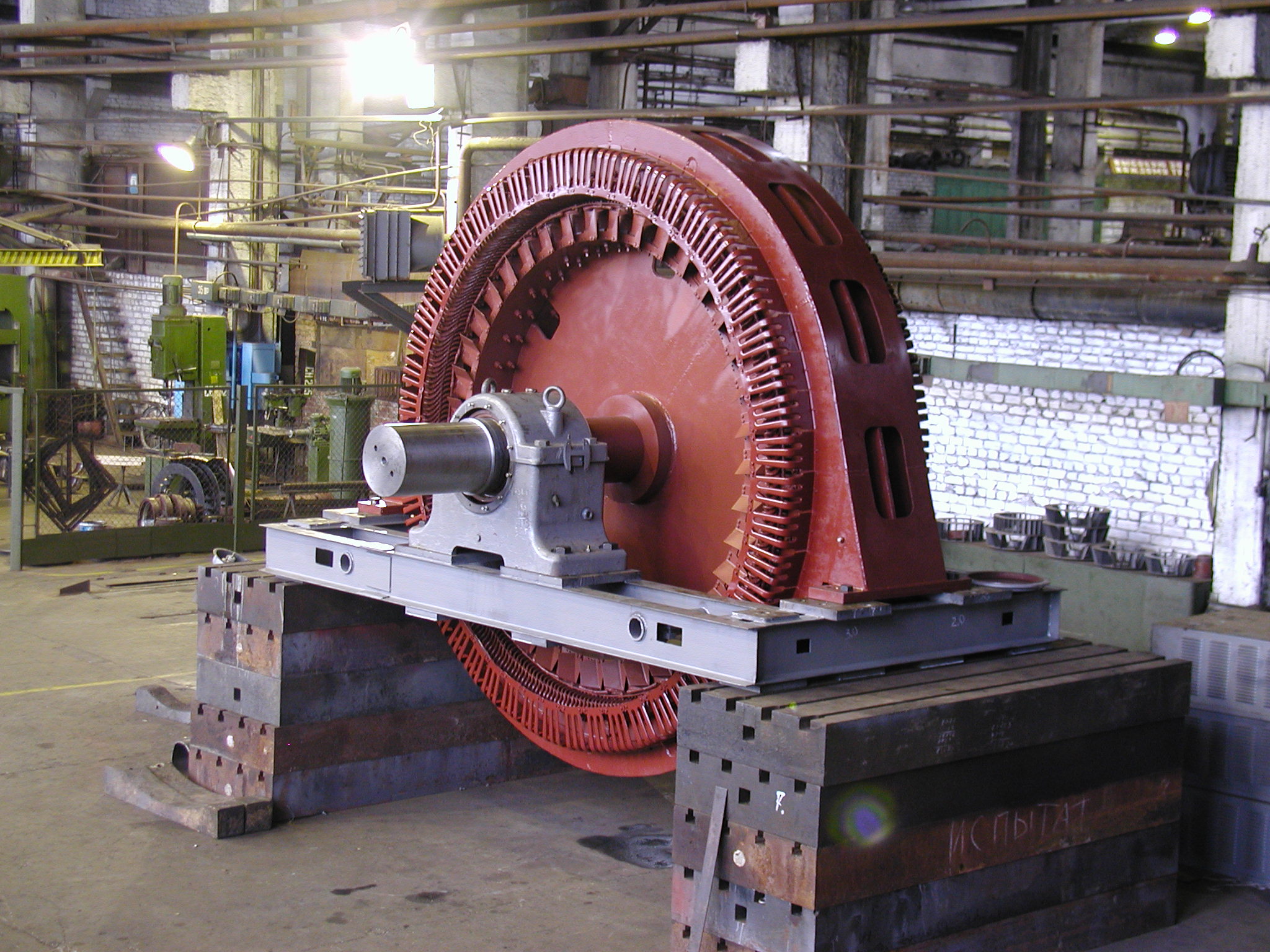

- СДС 18 габ. – на рис.4 (табл. 12);

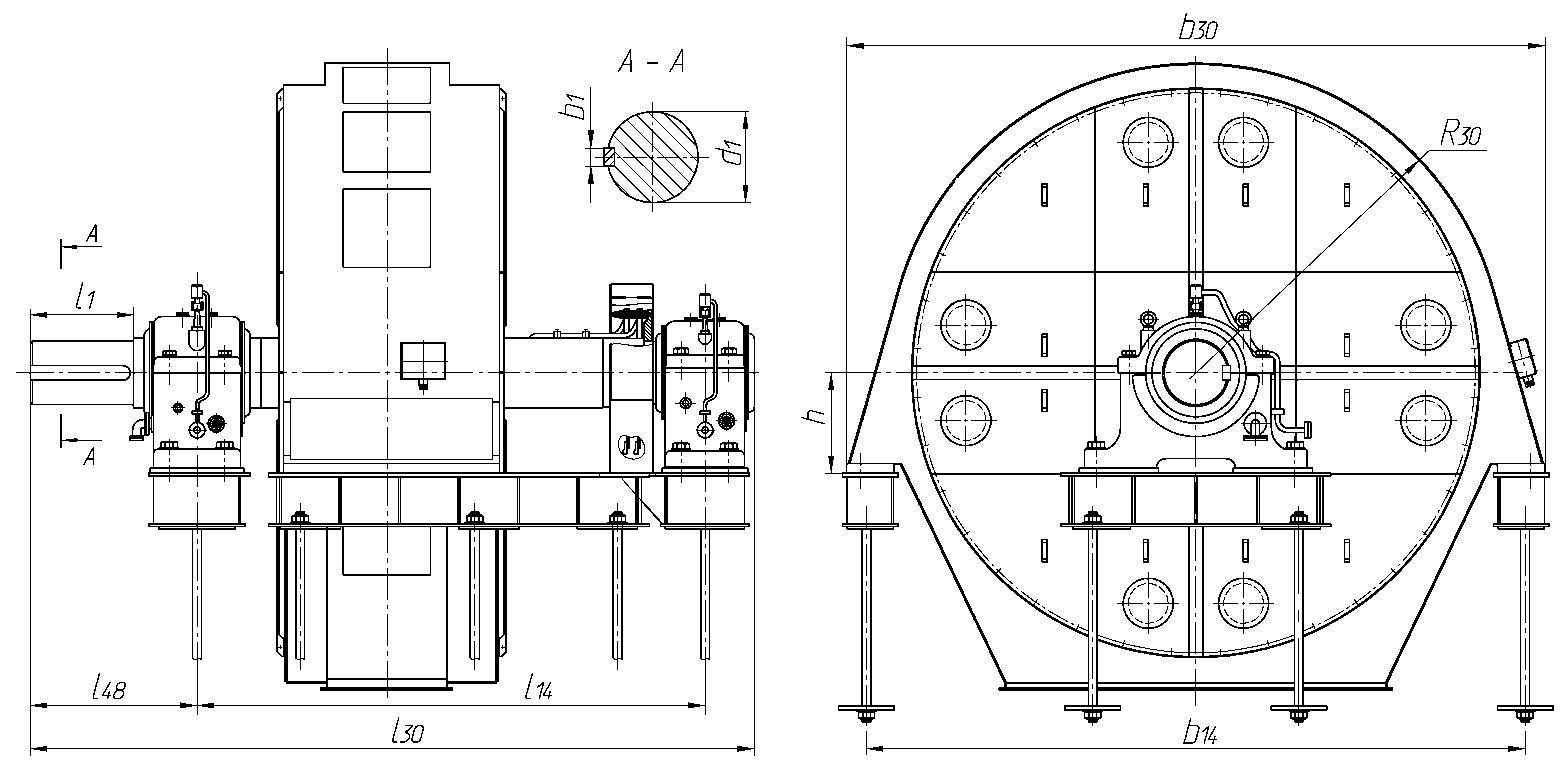

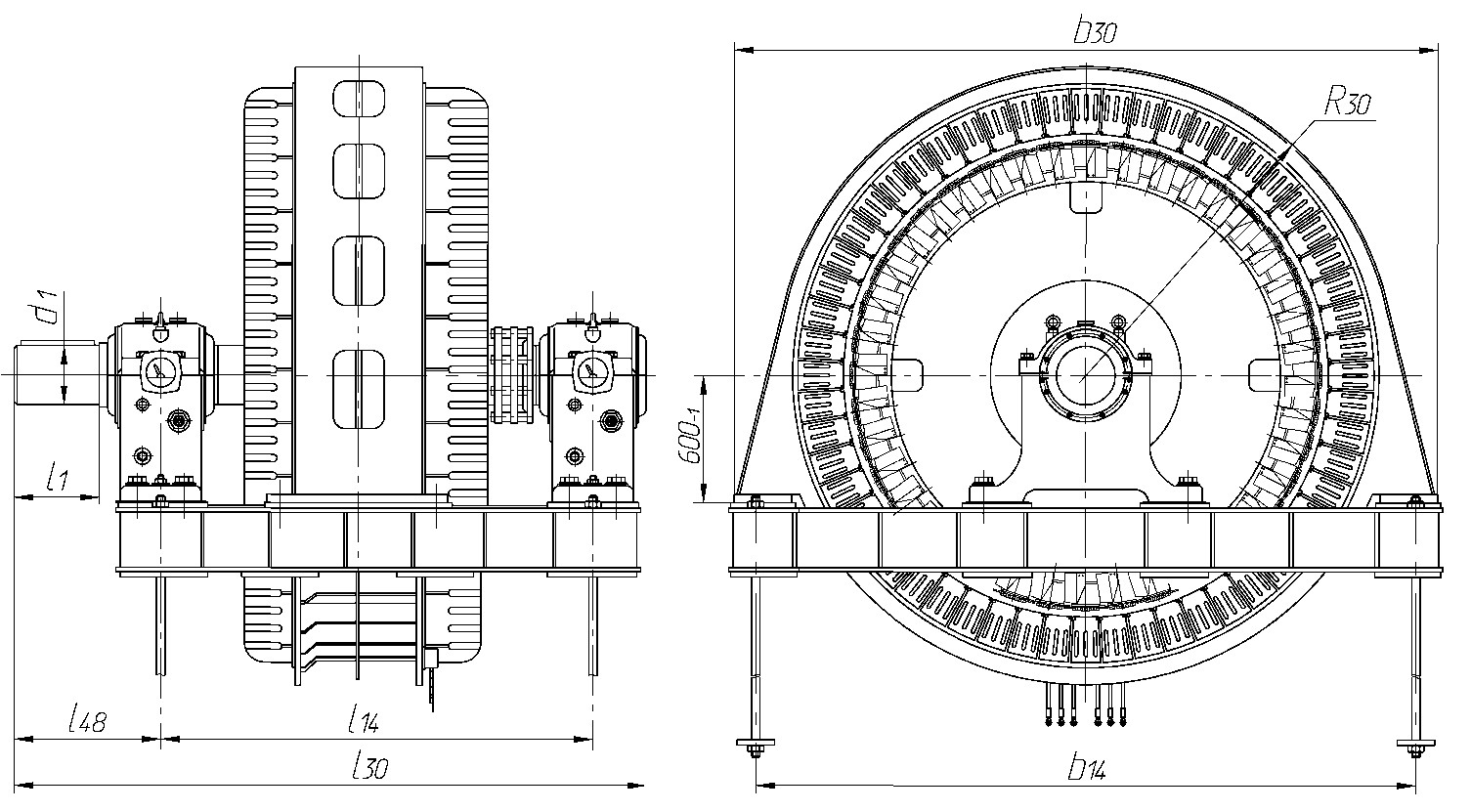

- СДСЗ 17 габ. – на рис. 5, 6 (табл. 12);



По требованию заказчика, на базе вышеуказанных машин, могут быть изготовлены двигатели на другие мощности и напряжение 3 000 или 10 000 В.

По согласованию с заказчиком, двигатели также могут быть изготовлены с другими габаритно-присоединительными размерами, отличающимися от размеров, приведенных в таблице 12.

Тип двигателя СДС, СДСЗ Мощность, кВт Исполнение по монтажу Исполнение по охлаждению Напряжение, В Частота вращения, об/мин
СДС-17-59-12 УХЛ4 3200 IM 7321 (IM 7322) ICA01 6000 500
СДСЗ-17-59-12 УХЛ4 3200 IM 7321 (IM 7322) ICW37A97 6000 500
СДС-17-76-12 УХЛ4 3200 IM 7321 (IM 7322) ICA01 10000 500
СДСЗ-17-76-12 УХЛ4 3200 IM 7321 (IM 7322) ICW37A81 10000 500
СДС-18-26-36 УХЛ4 550 IM 7311 (IM 7312) ICA01 3000 166.5
СДС-18-51-36 УХЛ4 1000 IM 7311 (IM 7312) ICA01 10000 166.5
СДС-18-51-36 УХЛ4 1120 IM 7311 (IM 7312) ICA01 6000 166.5
СДС-18-51-36 УХЛ4 1250 IM 7311 (IM 7312) ICA01 6000 166.5
СДС-18-51-32 УХЛ4 1250 IM 7311 (IM 7312) ICA01 6000 187.5
СДС-19-46-40 УХЛ4 2000 IM 7311 ICA01 6000 150
СДС-19-56-40 УХЛ4 2500 IM 7311 ICA01 6000 150
СДС-19-61-40 УХЛ4 2800 IM 7311 ICA01 6000 150
СДС-19-67-40 УХЛ4 3150 IM 7321 ICA01 6000 150
СДС-19-91-40 УХЛ4 4500 IM 7321 ICA01 6000 150
СДС-19-46-48 УХЛ4 1600 IM 7311 ICA01 6000 125
СДС-19-56-48 УХЛ4 2000 IM 7311 ICA01 6000
СДС-20-34-60 УХЛ4 1600 IM 7321 (IM 7322) ICA01 6000 100
СДС-20-41-60 УХЛ4 2000 IM 7321 (IM 7322) ICA01 6000 100
СДС-20-49-60 УХЛ4 2000 IM 7321 (IM 7322) ICA01 6000 100
СДС-20-49-60 УХЛ4 2000 IM 7321 (IM 7322) ICA01 6000 100

Мощность, кВт
Синхронная частота вращения, об/мин
Напряжение, В


Тип двигателя d1 l1 l14 l30 l48 b1 b14 b30 b31 R30 h
СДС-17-59-12 УХЛ4 240к6 330 2600 3860 630 56 2950 3300 1400 600
СДСЗ-17-59-12 УХЛ4 240к6 330 2600 3860 630 56 2950 3300 1400 600
СДС-17-76-12 УХЛ4 300к6 470 3950 5550 800 70 3100 3350 1925 600
СДСЗ-17-76-12 УХЛ4 300к6 470 3950 5550 800 70 3100 3350 1925 600
СДС-18-26-36 УХЛ4 200к6 350 1600 2420 600 63 2900 3600 1800/2250 600 (или 630)
СДС-18-51-36 УХЛ4 280r6 400 (или 470) 1850 2750 (или2825) 660 (или 755) 70 (или 63) 2350 3600 1800/2250 600 (или 630)
СДС-18-51-36 УХЛ4 280r6 400 (или 470) 1850 2750 (или2825) 660 (или 755) 70 (или 63) 2350 3600 1800/2250 600 (или 630)
СДС-18-51-36 УХЛ4 280r6 400 (или 470) 1850 2750 (или2825) 660 (или 755) 70 (или 63) 2350 3600 1800/2250 600 (или 630)
СДС-18-51-32 УХЛ4 280r6 400 (или 470) 1850 2750 (или2825) 660 (или 755) 70 (или 63) 2350 3600 1800/2250 600 (или 630)
СДС-19-46-40 УХЛ4 400s7 600 1900 3180 950 90 4100 4400 2600 1950 600
СДС-19-56-40 УХЛ4 400s7 600 2000 3280 950 90 4100 4400 2600 1950 600
СДС-19-61-40 УХЛ4 400s7 600 2000 3280 950 90 4100 4400 2600 1950 600
СДС-19-67-40 УХЛ4 400s7 650 3200 4600 1050 90 4150 4400 2600 1950 630
СДС-19-91-40 УХЛ4 500k6 650 4250 5685 1100 100 4300 4600 2600 1980 630
СДС-19-46-48 УХЛ4 400s7 600 2000 3280 950 90 4100 4400 2600 1950 600
СДС-19-56-48 УХЛ4 400s7 600 2000 3280 950 90 4100 4400 2600 1950 600
СДС-20-34-60 УХЛ4
СДС-20-41-60 УХЛ4
СДС-20-49-60 УХЛ4 400s7 800 2500 4000 1160 26/98.6 5400 5700 2700 600
СДС-20-49-60 УХЛ4 400k7 800 2500 4000 1160 26/98.6 5400 5700 2700 600
