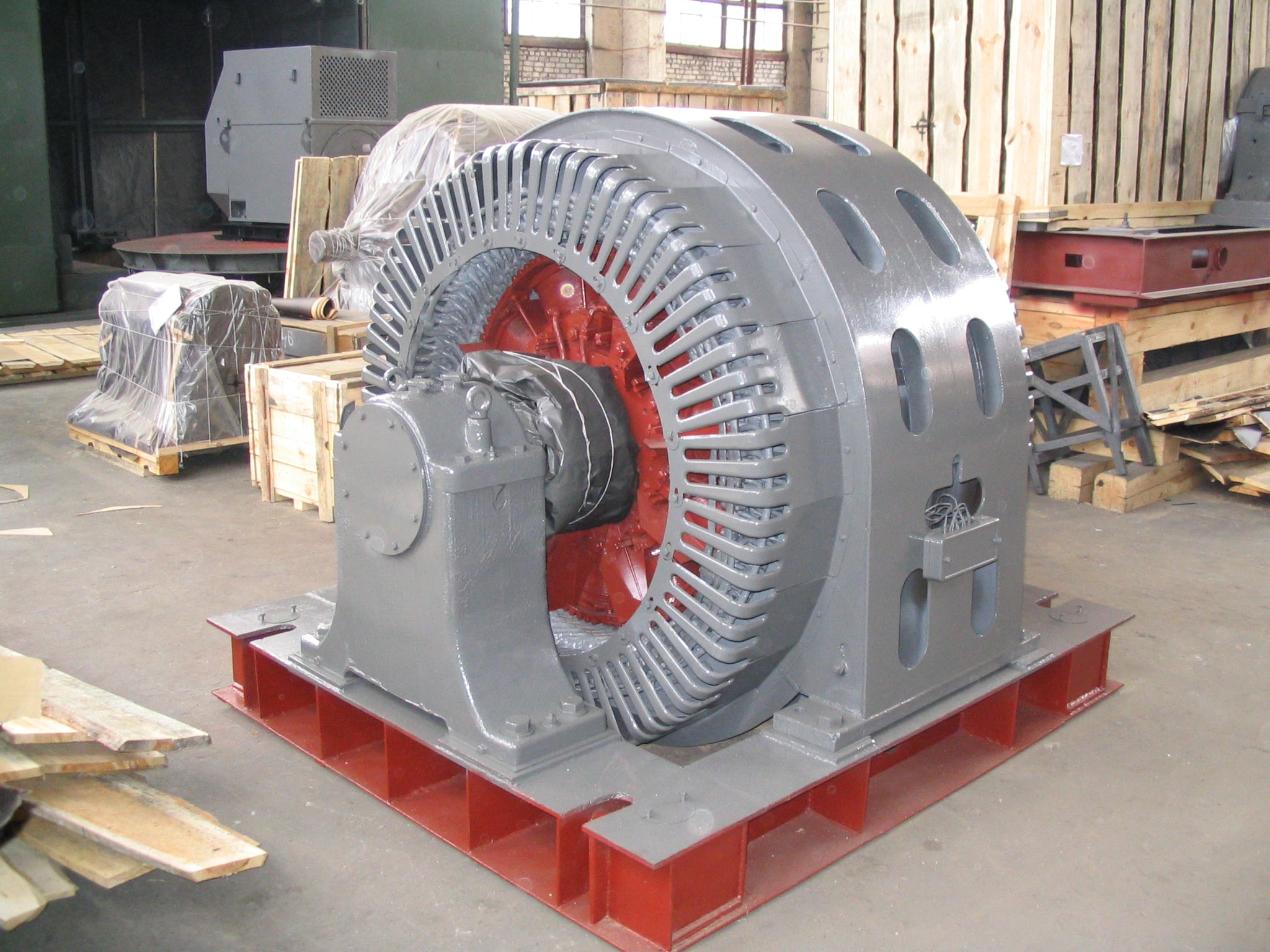

ЭЛЕКТРОДВИГАТЕЛИ СЕРИИ СДН, СДНЗ, СДС, СДСЗ

Электродвигатели предназначены для привода механизмов, не требующих регулирования частоты вращения, и рассчитаны для работы в продолжительном режиме S1 от сети переменного тока на напряжение 6000 В или 10000 В, частотой   50Гц или 60 Гц, сos φ = 0,9 (опережающий).

При поставке на экспорт в страны с умеренным и тропическим климатом двигатели могут изготавливаться на напряжение 6300 В, 6600 В.

Климатическое исполнение и категория размещения двигателей - У3 или Т3.

Степень защиты двигателей СДН, СДС - IP00 или IP11; СДНЗ, СДСЗ - IP43/IP00.

Двигатели выполняются на подшипниках скольжения с кольцевой или комбинированной смазкой, с одним или двумя концами вала, на лапах. По требованию заказчика двигатели могут быть укомплектованы магнитожидкостными герметизаторами (МЖГ) для улучшения уплотнения подшипника.

Выводные концы обмотки статора, по согласованию с заказчиком, выводятся в коробку выводов или в фундаментную яму (согласовывается при размещении заказа на изготовление двигателя).

Охлаждение двигателей:

• •  со степенью защиты IP00 или IP11 - в режиме самовентиляции;
  •  со степенью защиты IP43 - в режиме самовентиляции или принудительной вентиляции.

Возбуждение двигателей осуществляется от тиристорных возбудителей с системой управления и автоматического регулирования тока возбуждения.

По требованию заказчика, на базе вышеуказанных машин, могут быть изготовлены двигатели на другие мощности, напряжение и частоту сети.

Технические характеристики двигателей напряжением 6000 В приведены в таблице 1, напряжени­ем 10 000 В - в таблице 2.

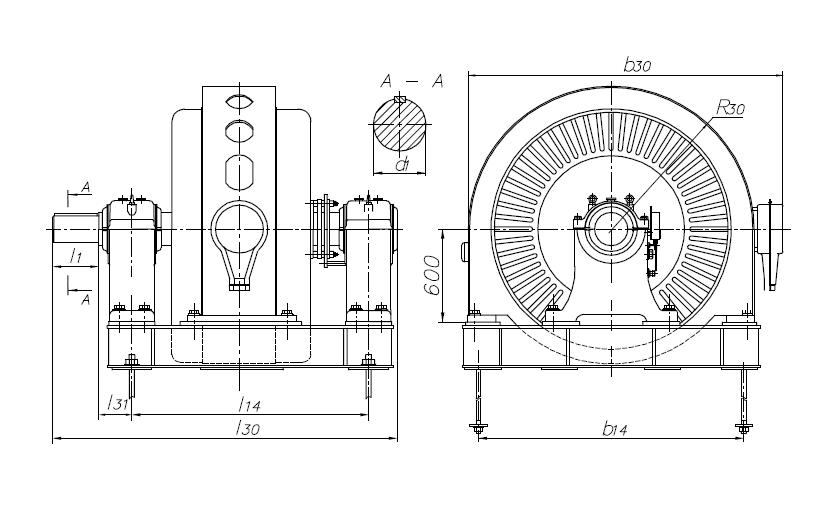

Габаритные и присоединительные размеры двигателей напряжением 6000 В приведены в таблице 3, напряжением 10 000 В - в таблице 4.

Данные в таблицах приведены для электродвигателей, изготавливаемых на частоту тока 50 Гц.
