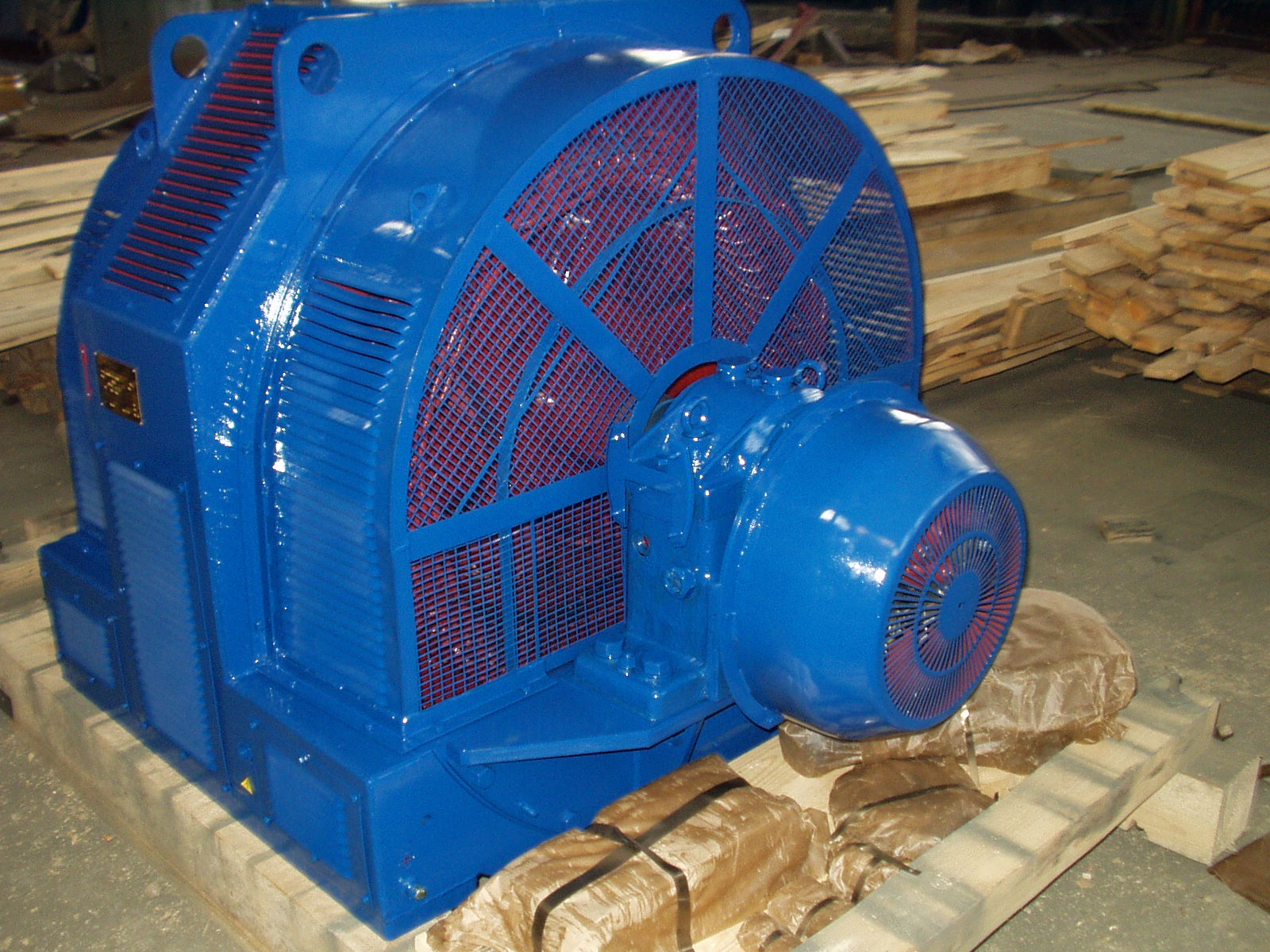

ЭЛЕКТРОДВИГАТЕЛИ СЕРИИ СДН 4, СДНЗ 4

Двигатели предназначены для привода механизмов, не требующих регулирования частоты вращения, и рассчитаны для работы в продолжительном режиме S1 от сети переменного тока напряжением 6000 В или 10000 В, частотой 50Гц или 60 Гц, сos φ = 0,9 (опережающий).

При поставке на экспорт в страны с умеренным и тропическим климатом двигатели могут изготавливаться на напряжение 6300 В, 6600 В.

Климатическое исполнение и категория размещения двигателей - У3 или Т3.

Степень защиты двигателей СДН 4 — IP21; СДНЗ 4 — IP43.

Двигатели выполняются на подшипниках скольжения с кольцевой смазкой, с одним концом вала, на лапах.

По требованию заказчика двигатели могут быть укомплектованы магнитожидкостными герметизаторами (МЖГ) для улучшения уплотнения подшипника.

Выводные концы обмотки статора выведены в коробку выводов.

Возбуждение двигателей осуществляется от тиристорных возбудителей с системой управления и автоматического регулирования тока возбуждения.

Охлаждение двигателей:

- со степенью защиты IP21 — в режиме самовентиляции;

- со степенью защиты IP43 — в режиме принудительной вентиляции по замкнутому или разомкнутому циклу.

Технические характеристики двигателей для частоты тока 50 Гц приведены в таблице 7.
