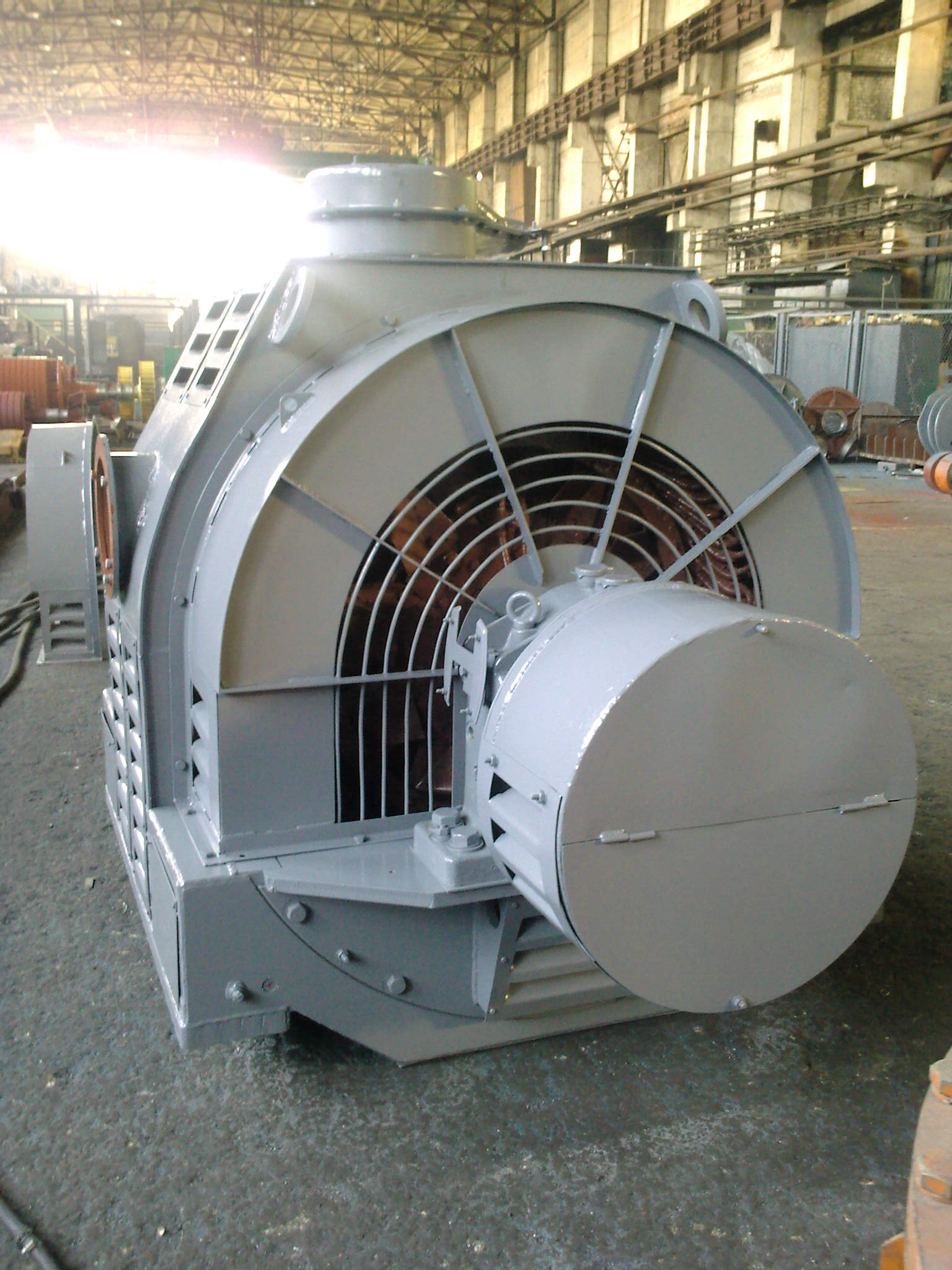

Двигатели предназначены для привода механизмов, не требующих регулирования частоты вращения, и рассчитаны для работы в продолжительном режиме S1 от сети переменного тока напряжением 6000 В, частотой 50Гц или 60 Гц, сos φ = 0,9 (опережающий).
Двигатели предназначены для привода механизмов, не требующих регулирования частоты вращения, и рассчитаны для работы в продолжительном режиме S1 от сети переменного тока напряжением 6000 В, частотой 50Гц или 60 Гц, сos φ = 0,9 (опережающий).
При поставке на экспорт в страны с умеренным и тропическим климатом двигатели могут изготавливаться на напряжение 6300 В, 6600 В.
Климатическое исполнение и категория размещения двигателей - У3 или Т3.
Степень защиты двигателей СДН 2 — IP11; СДНЗ 2 — IP43.
Двигатели выполняются на подшипниках скольжения с кольцевой смазкой, с одним концом вала, на лапах.
По требованию заказчика двигатели могут быть укомплектованы магнитожидкостными герметизаторами (МЖГ) для улучшения уплотнения подшипника.
Выводные концы обмотки статора выведены в коробку выводов.
Возбуждение двигателей осуществляется от тиристорных возбудителей с системой управления и автоматического регулирования тока возбуждения.
Охлаждение двигателей:
- со степенью защиты IP11 — в режиме самовентиляции;
- со степенью защиты IP43 — в режиме принудительной вентиляции по замкнутому или разомкнутому циклу.
Технические характеристики двигателей для частоты тока 50 Гц приведены в таблице 5.

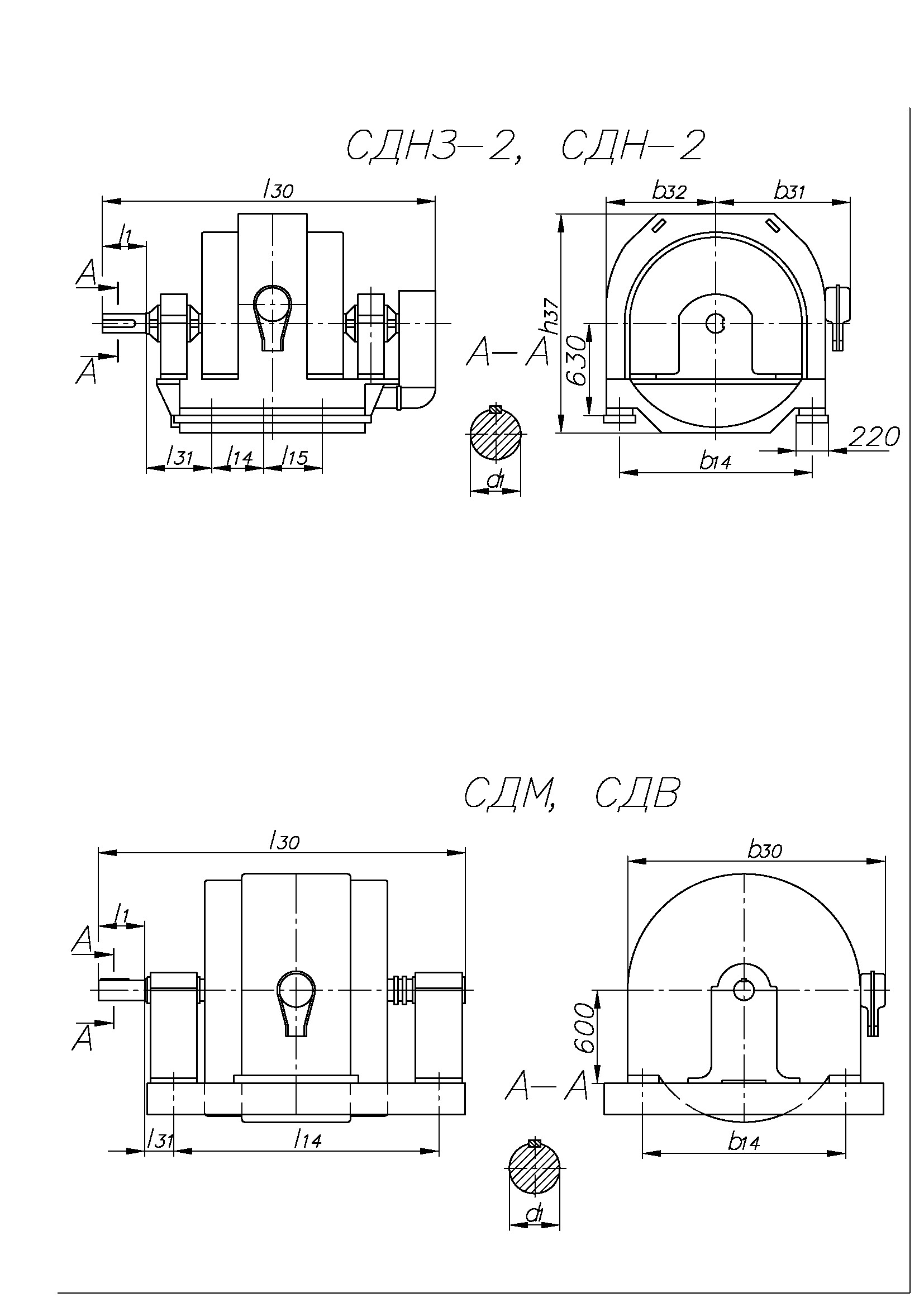

Габаритные и присоединительные размеры приведены в таблице 6.
По требованию заказчика, на базе вышеуказанных машин, могут быть изготовлены двигатели на другие мощности и напряжение 10 000 В.
Тип двигателя СДН-2, СДНЗ-2 | Мощность, кВт | Частота вращения, об/мин | КПД, % |
---|---|---|---|
16-31-6УЗ | 800 | 1000 | 95.3 |
16-36-6УЗ | 1000 | 1000 | 95.5 |
16-49-6УЗ | 1250 | 1000 | 95.9 |
16-59-6УЗ | 1600 | 1000 | 96.2 |
16-74-6УЗ | 2000 | 1000 | 96.6 |
16-31-8УЗ | 630 | 750 | 94.3 |
16-36-8УЗ | 800 | 750 | 94.9 |
16-46-8УЗ | 1000 | 750 | 95.4 |
16-59-8УЗ | 1250 | 750 | 95.7 |
17-44-8УЗ | 1600 | 750 | 95.9 |
17-56-8УЗ | 2000 | 750 | 96.2 |
17-71-8УЗ | 2500 | 750 | 96.5 |
16-36-10УЗ | 630 | 600 | 94.4 |
16-44-10УЗ | 800 | 600 | 94.9 |
16-56-10УЗ | 1000 | 600 | 95.1 |
17-44-10УЗ | 1250 | 600 | 95.5 |
17-51-10УЗ | 1600 | 600 | 95.9 |
17-64-10УЗ | 2000 | 600 | 96.1 |
17-31-12УЗ | 800 | 500 | 94.3 |
17-39-12УЗ | 1000 | 500 | 94.9 |
17-19-16УЗ | 315 | 375 | 91.1 |
17-21-16УЗ | 400 | 375 | 91.4 |
17-31-16УЗ | 630 | 375 | 93.2 |
17-41-16УЗ | 800 | 375 | 94.1 |
17-26-20УЗ | 315 | 300 | 91 |
17-31-20УЗ | 400 | 300 | 94.7 |
17-41-20УЗ | 500 | 300 | 92.8 |
Мощность, кВт | |
Синхронная частота вращения, об/мин | |
Напряжение, В |
Тип двигателя СДН-2, СДНЗ-2 | d1 | l1 | l14 | l15 | l30 | l31 | b14 | b31 | b32 | h37 |
---|---|---|---|---|---|---|---|---|---|---|
16-31-6УЗ | 130k6 | 250 | 355 | 400 | 2280 | 450 | 1320 | 980 | 750 | 1500 |
16-36-6УЗ | 130k6 | 250 | 400 | 450 | 2300 | 450 | 1320 | 980 | 750 | 1500 |
16-49-6УЗ | 140к6 | 250 | 500 | 450 | 2420 | 450 | 1320 | 980 | 750 | 1500 |
16-59-6УЗ | 160к6 | 300 | 560 | 500 | 2580 | 450 | 1320 | 980 | 750 | 1500 |
16-74-6УЗ | 160к6 | 300 | 630 | 560 | 2730 | 450 | 1320 | 980 | 750 | 1500 |
16-31-8УЗ | 130k6 | 250 | 355 | 400 | 2280 | 450 | 1320 | 980 | 750 | 1500 |
16-36-8УЗ | 140к6 | 250 | 400 | 450 | 2300 | 450 | 1320 | 980 | 750 | 1500 |
16-46-8УЗ | 150к6 | 250 | 500 | 400 | 2400 | 450 | 1320 | 980 | 750 | 1500 |
16-59-8УЗ | 160к6 | 300 | 560 | 500 | 2580 | 450 | 1320 | 980 | 750 | 1500 |
17-44-8УЗ | 180к6 | 300 | 500 | 400 | 2410 | 425 | 1600 | 1125 | 925 | 1800 |
17-56-8УЗ | 180к6 | 300 | 560 | 450 | 2580 | 450 | 1600 | 1125 | 925 | 1800 |
17-71-8УЗ | 200к6 | 350 | 710 | 450 | 2790 | 450 | 1600 | 1125 | 925 | 1800 |
16-36-10УЗ | 140к6 | 250 | 400 | 450 | 2250 | 425 | 1320 | 980 | 750 | 1500 |
16-44-10УЗ | 180к6 | 300 | 500 | 400 | 2410 | 425 | 1600 | 1125 | 925 | 1800 |
16-56-10УЗ | 160к6 | 300 | 560 | 450 | 2510 | 425 | 1320 | 980 | 750 | 1500 |
17-44-10УЗ | 180к6 | 300 | 500 | 400 | 2410 | 425 | 1600 | 1125 | 925 | 1800 |
17-51-10УЗ | 180к6 | 300 | 560 | 400 | 2530 | 450 | 1600 | 1125 | 925 | 1800 |
17-64-10УЗ | 200к6 | 350 | 630 | 450 | 2720 | 450 | 1600 | 1125 | 925 | 1800 |
17-31-12УЗ | 150к6 | 250 | 355 | 400 | 2210 | 425 | 1600 | 1125 | 925 | 1800 |
17-39-12УЗ | 180к6 | 300 | 400 | 450 | 2340 | 425 | 1600 | 1125 | 925 | 1800 |
17-19-16УЗ | 130k6 | 250 | 280 | 315 | 2020 | 425 | 1600 | 1125 | 925 | 1800 |
17-21-16УЗ | 130k6 | 250 | 280 | 315 | 2040 | 425 | 1600 | 1125 | 925 | 1800 |
17-31-16УЗ | 160к6 | 300 | 315 | 400 | 2200 | 425 | 1600 | 1125 | 925 | 1800 |
17-41-16УЗ | 180к6 | 300 | 355 | 450 | 2300 | 425 | 1600 | 1125 | 925 | 1800 |
17-26-20УЗ | 130k6 | 250 | 280 | 355 | 2090 | 425 | 1600 | 1125 | 925 | 1800 |
17-31-20УЗ | 140к6 | 250 | 315 | 400 | 2150 | 425 | 1600 | 1125 | 925 | 1800 |
17-41-20УЗ | 160к6 | 300 | 355 | 450 | 2300 | 425 | 1600 | 1125 | 925 | 1800 |
