ЭЛЕКТРОДВИГАТЕЛИ СЕРИИ АКН2 18-ГО И 19-ГО ГАБАРИТОВ

Главная / Наш бизнес / Каталог выпускаемой продукции / Асинхронные электродвигатели / ЭЛЕКТРОДВИГАТЕЛИ СЕРИИ АКН2 18-ГО И 19-ГО ГАБАРИТОВ

Описание

Электродвигатели асинхронные трехфазного тока с фазным ротором предназначены для приво-да шахтно-подъемных механизмов с частыми пусками и других механизмов с регулированием часто-ты вращения и механизмов с тяжелыми условиями пуска (дымососов, конвейеров и т.п.).

Описание Детали Список Таблицы

Электродвигатели асинхронные трехфазного тока с фазным ротором предназначены для приво-да шахтно-подъемных механизмов с частыми пусками и других механизмов с регулированием часто-ты вращения и механизмов с тяжелыми условиями пуска (дымососов, конвейеров и т.п.).
Режим работы: – S5 по ГОСТ 183-74.
Степень защиты: – IP00 по ГОСТ 17494-87.
Конструктивное исполнение по способу монтажа: IM 7311.
Способ охлаждения - IСА01 по ГОСТ20459-87.
Климатическое исполнение и категория размещения – УХЛ4 по ГОСТ 15150-69.
По требованию заказчика двигатели могут комплектоваться тахогенератором при необходимо-сти регулирования частоты вращения.
Технические характеристики двигателей приведены в таблице 86.

Таблица 86
Тип Мощность, кВт Напряжение статора, В Напряжение статора, В КПД, % Напряжение ротора, В Ток ротора, А Синхронная частота вращения, об/ мин Масса, кг
АКН2-18-27-20МУХЛ4 500 6000 72 92,2 715 440 300 7570
АКН2-18-27-24МУХЛ4 315 6000 50,4 91,2 525 370 250 7560
АКН2-18-31-24МУХЛ4 400 6000 63,7 91,6 620 400 250 8050
АКН2-18-36-16МУХЛ4 800 6000 108 94,1 950 520 375 8900
АКН2-18-36-20МУХЛ4 630 6000 87 93 900 435 300 8600
АКН2-18-36-24МУХЛ4 500 6000 77,5 92,6 750 410 250 8630
АКН2-18-43-12МУХЛ4 1600 6000 188,5 95 850 1150 500 10250
АКН2-18-43-16МУХЛ4 1000 6000 134 94,5 1090 565 375 9660
АКН2-18-43-20МУХЛ4 800 6000 112 93,3 1100 445 300 9370
АКН2-18-47-24МУХЛ4 630 6000 97 93,3 990 390 250 9750
АКН2-18-53-12МУХЛ4 2000 6000 235 95,1 850 1150 500 11750
АКН2-18-53-16МУХЛ4 1250 6000 163 94,8 805 950 375 10870
АКН2-19-33-20МУХЛ4 1000 6000 130 93,8 1050 590 300 10600
АКН2-19-33-24МУХЛ4 800 6000 111,3 93,5 880 560 250 10440
АКН2-19-41-20МУХЛ4 1250 6000 159 94,3 800 690 300 12000
АКН2-19-41-24МУХЛ4 1000 6000 139 93,7 1080 570 250 11780
АКН2-19-47-24МУХЛ4 1520 6000 127,7 94,1 1280 600 250 12740

Мощность, кВт
Синхронная частота вращения, об/мин
Напряжение, В
Подбор параметров
Категория
Наименование Мощность, кВт Синхронная частота вращения, об/мин Напряжение, В
ЭЛЕКТРОДВИГАТЕЛИ СЕРИИ АКБ 12 И 13 ГАБАРИТОВ

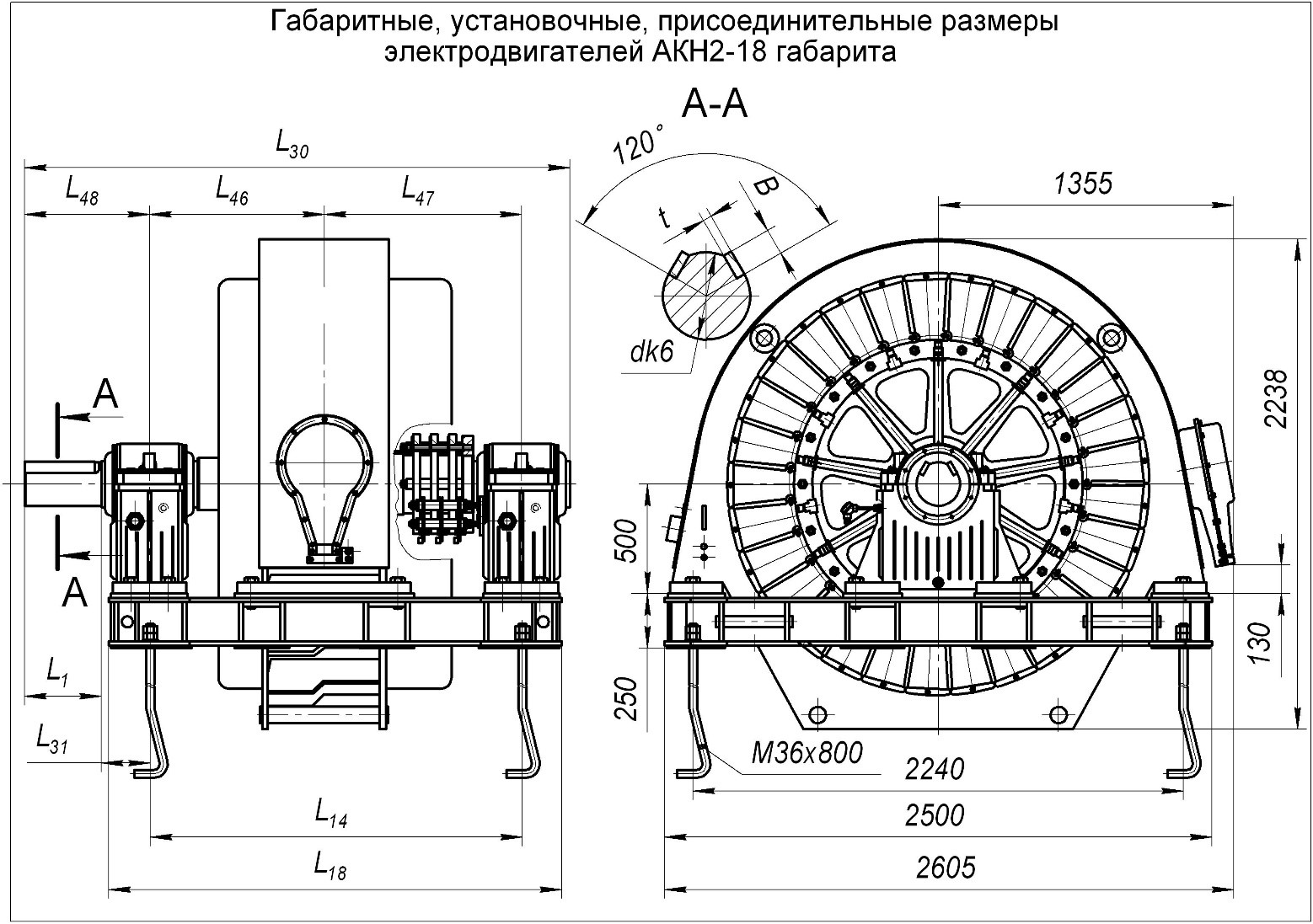

Тип L1 L14 L18 L30 L31 L46 L47 L48 B d t
АКН2-18-27-20МУХЛ4 300 1400 1840 2250 224 670 800 520 48 160 16
АКН2-18-27-24МУХЛ4 300 1400 1840 2250 224 670 800 520 48 160 16
АКН2-18-31-24МУХЛ4 350 1600 1930 2340 224 710 850 570 60 200 20
АКН2-18-36-16МУХЛ4 300 1600 1930 2340 224 710 850 520 54 180 18
АКН2-18-36-20МУХЛ4 350 1600 1930 2340 224 710 850 570 54 180 18
АКН2-18-36-24МУХЛ4 350 1700 2070 2530 224 800 900 570 54 180 18
АКН2-18-43-12МУХЛ4 350 1800 2120 2580 224 800 950 570 60 200 20
АКН2-18-43-16МУХЛ4 350 1600 2020 2480 224 750 900 570 60 200 20
АКН2-18-43-20МУХЛ4 350 1800 2020 2480 224 750 900 570 60 200 20
АКН2-18-47-24МУХЛ4 350 1700 2070 2530 224 800 900 570 60 200 20
АКН2-18-53-12МУХЛ4 300 2000 2310 2780 224 900 1000 590 66 220 22
АКН2-18-53-16МУХЛ4 300 1800 2120 2580 224 800 950 520 54 180 18
АКН2-19-33-20МУХЛ4 350 1600 1930 2390 224 710 850 570 60 200 20
АКН2-19-33-24МУХЛ4 350 1600 1930 2390 224 710 850 570 60 200 20
АКН2-19-41-20МУХЛ4 350 1700 2060 2530 224 750 900 590 66 220 22
АКН2-19-41-24МУХЛ4 350 1700 2060 2530 224 750 900 590 66 220 22
АКН2-19-47-24МУХЛ4 410 1800 2160 2690 224 800 950 650 72 240 24
