ЭЛЕКТРОДВИГАТЕЛИ СЕРИИ АЧР
Описание

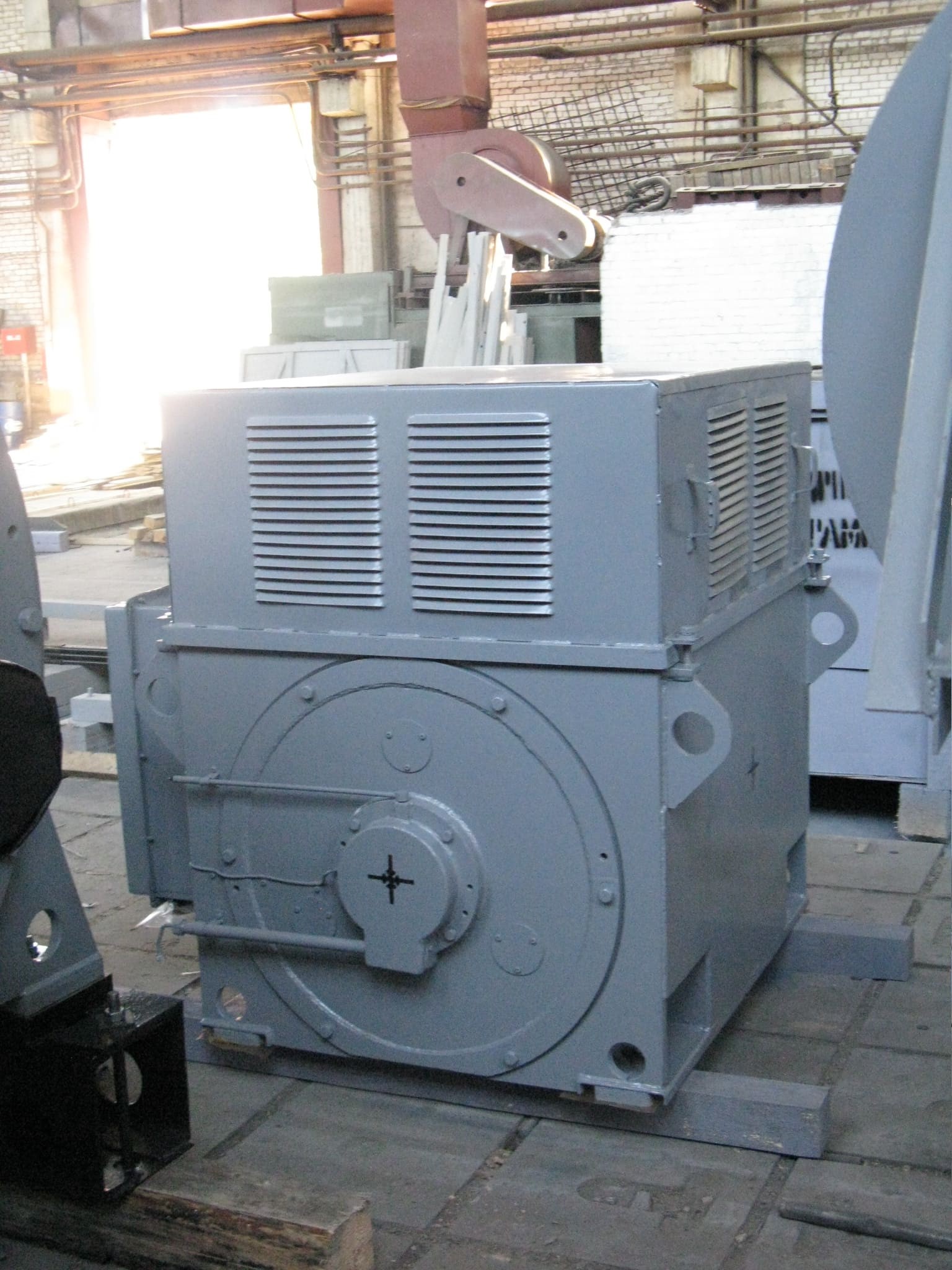

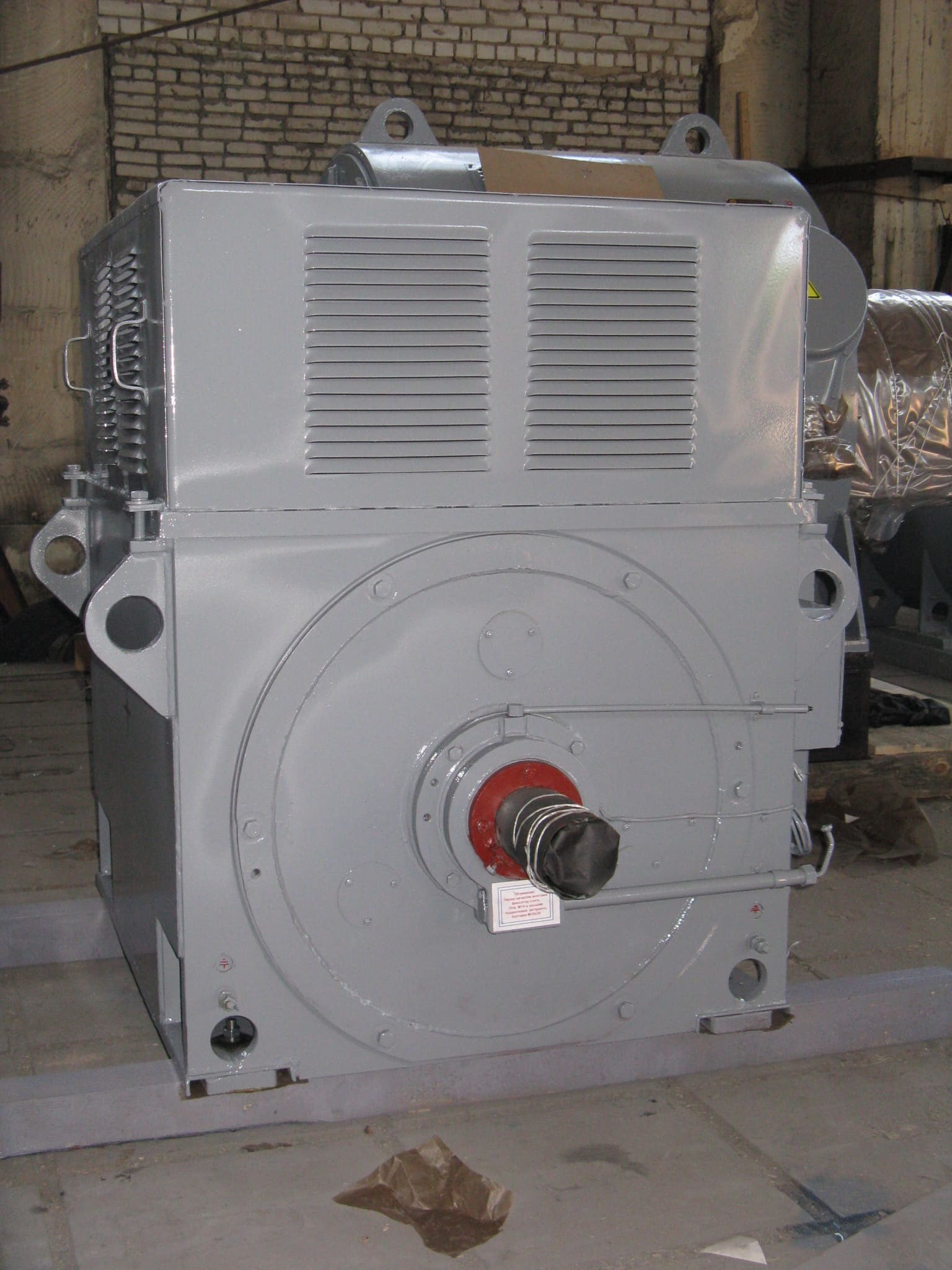

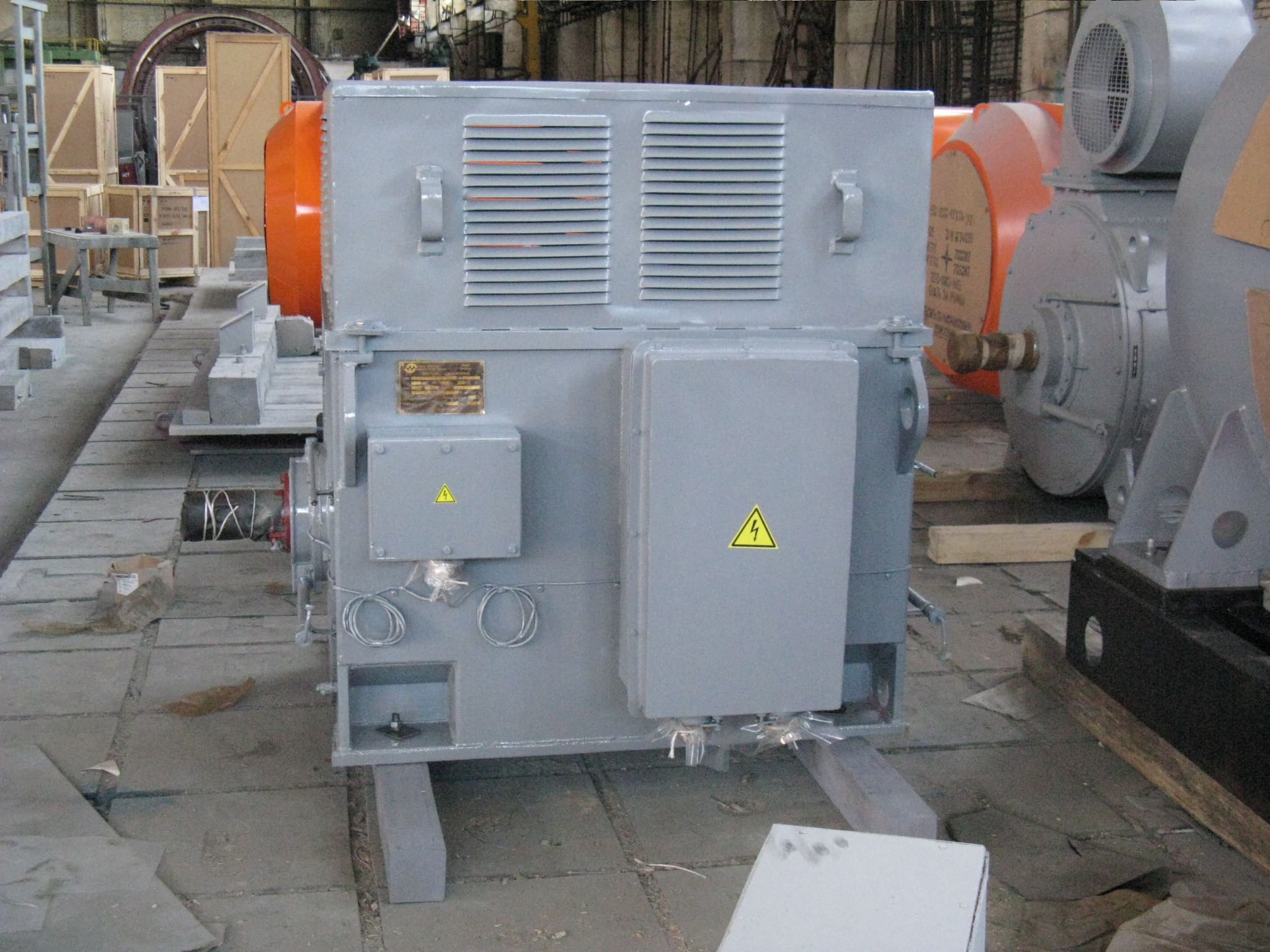

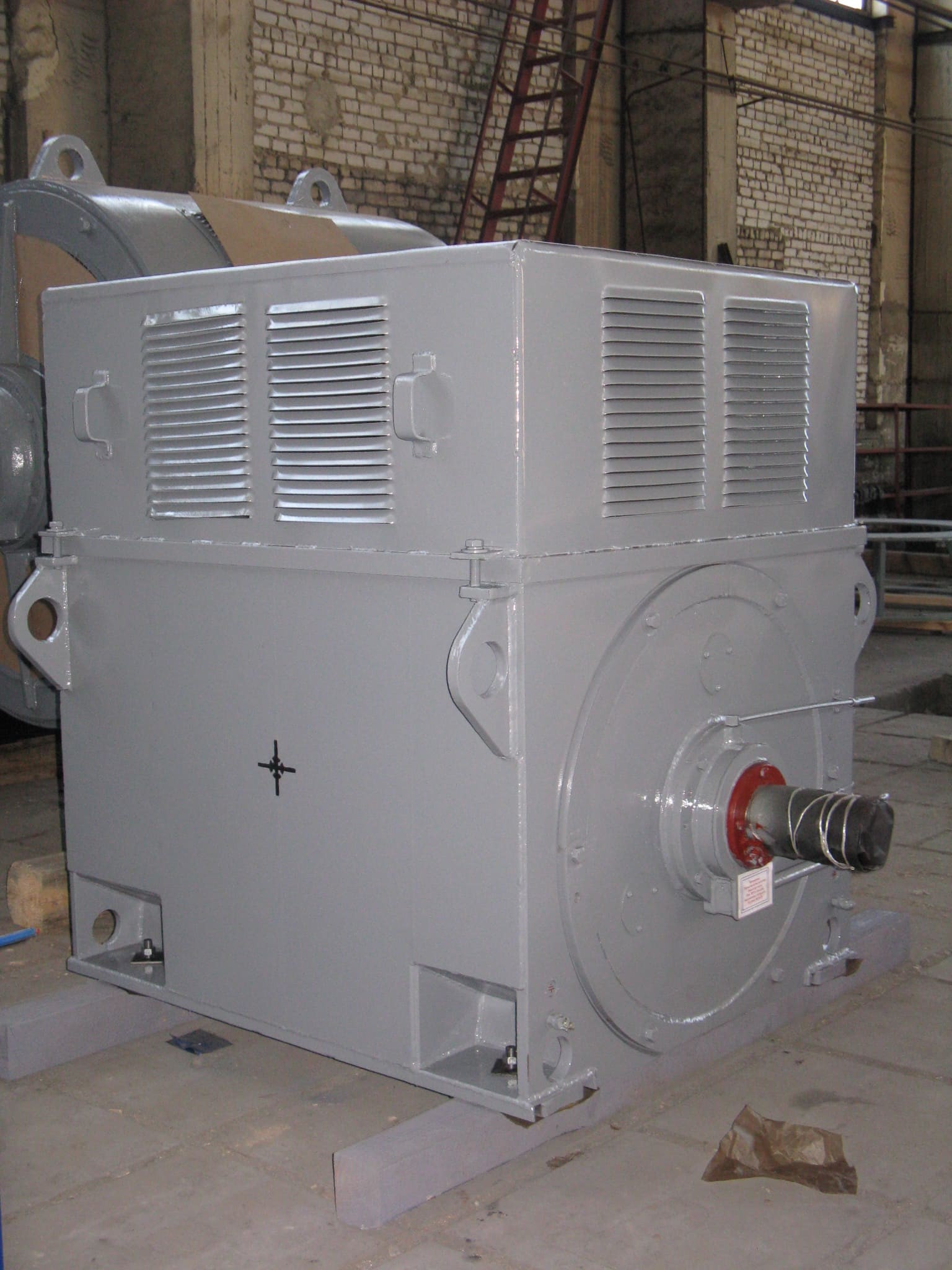

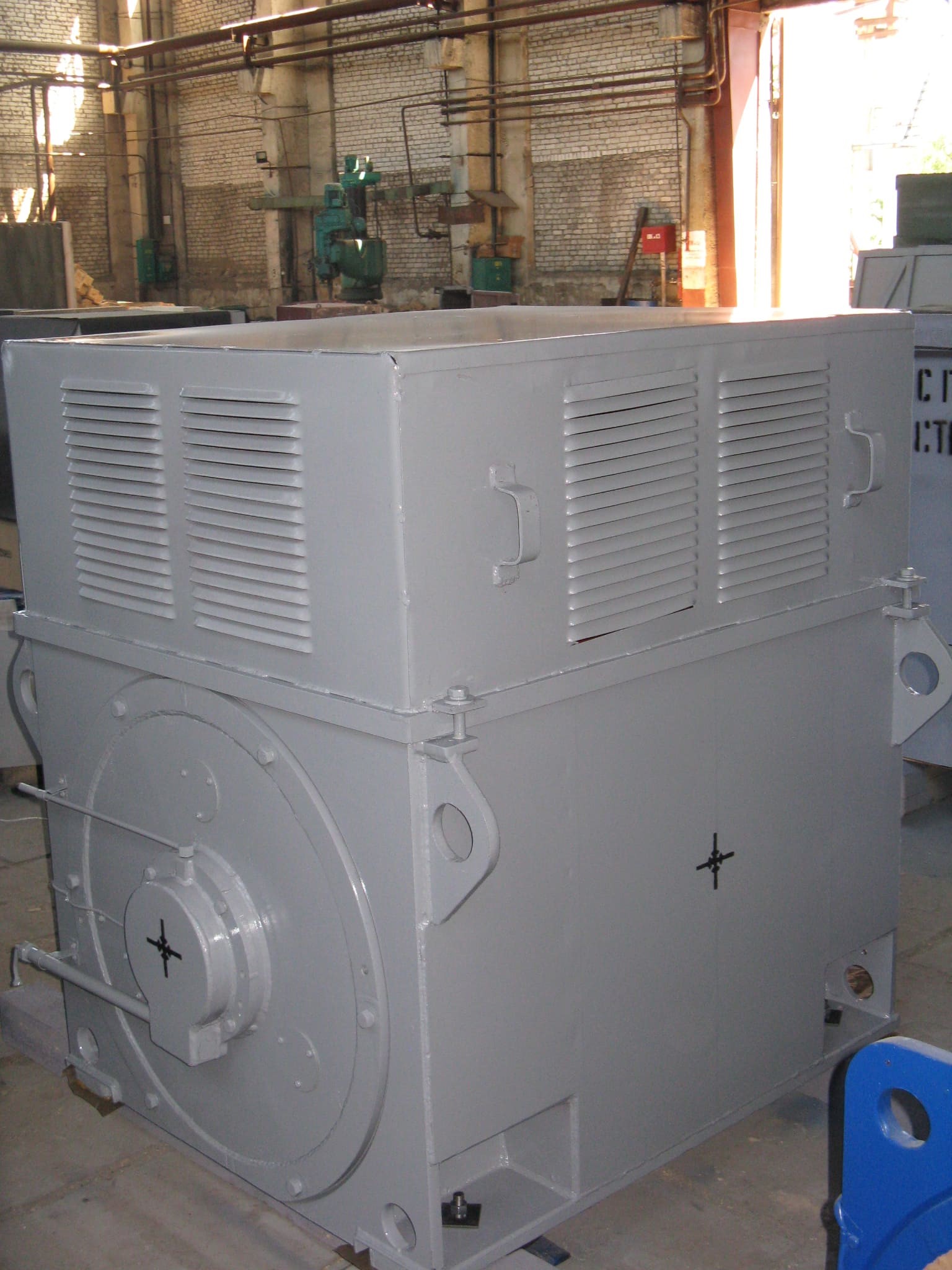

Низковольтные асинхронные электродвигатели серии АЧР с короткозамкнутым ротором предназначены для механизмов, работающих с частотно-регулируемым приводом.
Низковольтные асинхронные электродвигатели серии АЧР с короткозамкнутым ротором предназначены для механизмов, работающих с частотно-регулируемым приводом.
Степень защиты двигателей - IP23.
Двигатели выполнены на подшипниках качения.
Технические характеристики двигателей приведены в таблице 36.
Асинхронные электродвигатели с короткозамкнутым ротором серий А, ДАЗО, АОД могут ис-пользоваться в составе частотно-регулируемого привода и применяться совместно с устройствами плавного пуска в большинстве случаев без дополнительной доработки при выполнении следующих условий:
- механизм имеет квадратичную зависимость момента от скорости вращения;
- напряжение на зажимах электродвигателя должно меняться пропорционально квадрату ча-стоты питающего напряжения;
- коэффициент искажения синусоидальности питающего напряжения двигателя менее 5%;
- рабочий диапазон регулирования частоты питающего напряжения от 25 до 50 Гц.
Коэффициент мощности cosφ поддерживается постоянным.
| Тип двигателя | Мощность, кВт | Напряжение, В | Синхронная частота вращения, об/ мин | КПД, % | cos φ | Мmax/Мnom | Соединение обмотки статора |
|---|---|---|---|---|---|---|---|
| АЧР-500-0,38/0,66-4У3 | 500 | 380/660 | 1500 | 94,9 | 0,9 | 2,5 | Δ/Y |
| АЧР-630-0,38/0,66-4У3 | 630 | 380/660 | 1500 | 95,1 | 0,89 | 2,5 | Δ/Y |
| АЧР-800-0,66-4У3 | 800 | 660 | 1500 | 95,5 | 0,91 | 2,3 | Y |
| АЧР-1000-0,66-4У3 | 1000 | 660 | 1500 | 95,5 | 0,89 | 2,4 | Δ |
| АЧР-400-0,38-6У3 | 400 | 380 | 1000 | 94 | 0,86 | 1,9 | Y |
| АЧР-500-0,38/0,66-6У3 | 500 | 380/660 | 1000 | 94,5 | 0,86 | 2 | Δ/Y |
| АЧР-630-0,38/0,66-6У3 | 630 | 380/660 | 1000 | 94,8 | 0,87 | 1,9 | Δ/Y |
| АЧР-800-0,38/0,66-6У3 | 800 | 380/660 | 1000 | 95,2 | 0,88 | 1,8 | Δ/Y |
| АЧР-1600-0,66-6У3 | 1600 | 660 | 1000 | 96,1 | 0,89 | 2,1 | Δ |
| АЧР-500-0,38/0,66-8У3 | 500 | 380/660 | 750 | 94,2 | 0,83 | 2 | Δ/Y |
| АЧР-630-0,38/0,66-8У3 | 630 | 380/660 | 750 | 95 | 0,82 | 2,1 | Δ/Y |
| АЧР-800-0,66-8У3 | 800 | 660 | 750 | 95,2 | 0,82 | 1,9 | Y |
