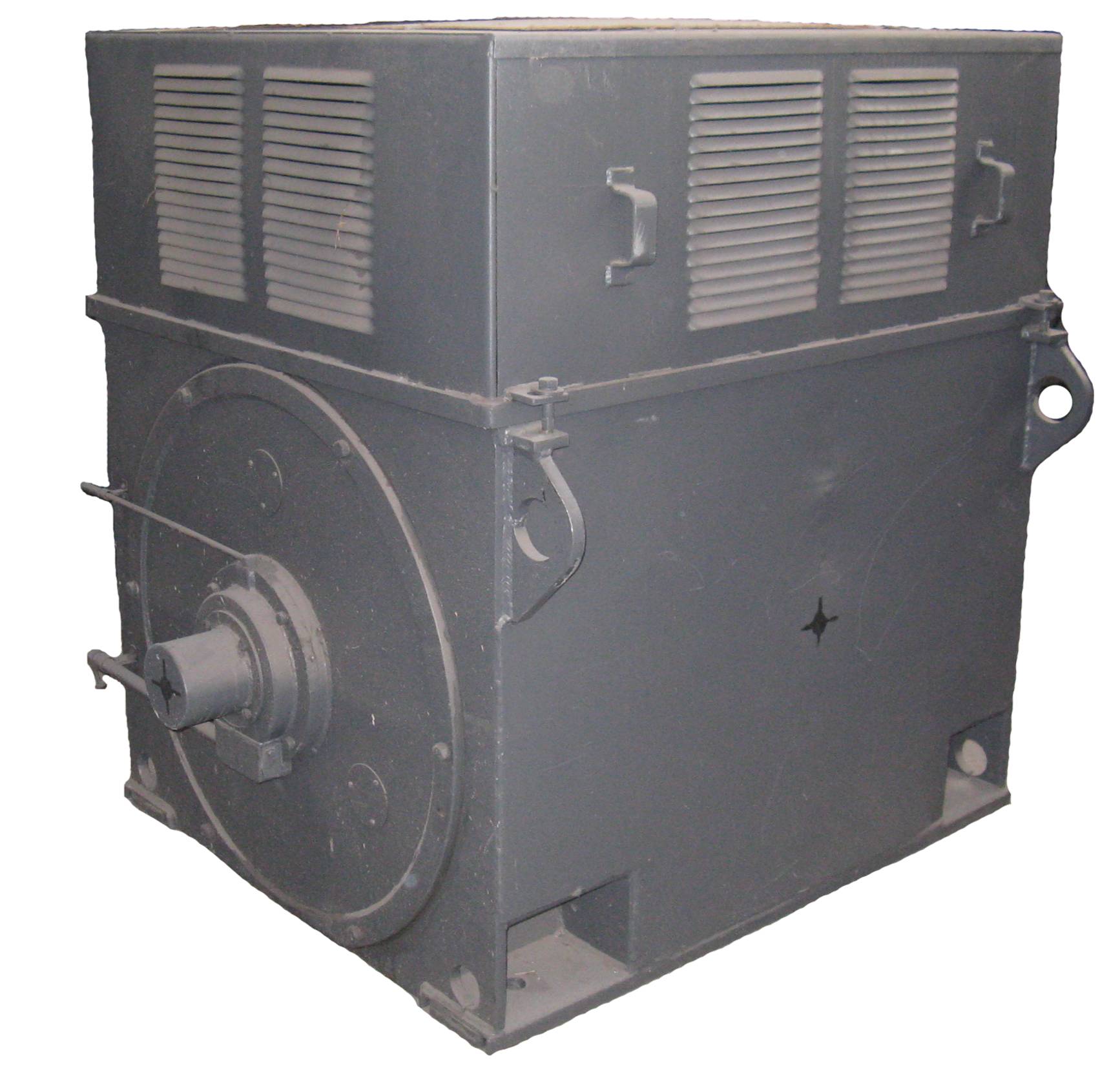

ЭЛЕКТРОДВИГАТЕЛИ СЕРИИ АК

Электродвигатели переменного тока с фазным ротором серии АК предназначены для привода механизмов с тяжелыми условиями пуска и требующих регулирования частоты вращения.
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением    6000 В и 3000 В. Двигатели на напряжение 3000 В изготавливаются в габаритах двигателей на напря-жение 6000 В с сохранением мощности. Ток статора двигателей напряжением 3000 В в два раза больше, чем у двигателей напряжением 6000 В.
По просьбе заказчика на базе вышеуказанных машин могут быть изготовлены двигатели на дру-гие мощности, напряжение и частоту сети с учетом требования контракта.
Номинальный режим работы — продолжительный.
Пуск двигателей от полного напряжения сети с включенным в цепь ротора пусковым сопро-тивлением с помощью станции управления.
Электродвигатели могут комплектно поставляться с пусковой аппаратурой типа УПТФ.
Конструктивное исполнение двигателей по способу монтажа — горизонтальное, на лапах, с двумя щитовыми подшипниками, с одним свободным концом вала.
Степень   защиты   двигателей  –  ІР23,    выводного   устройства статора  –  ІР55.
Способ охлаждения двигателей — самовентиляция.
Конструкция двигателей предусматривает установку в верхней части станины вентиляционного раз¬делительного кожуха с окнами для входа и выхода воздуха, закрытыми жалюзи.
Изоляционные материалы обмотки статора и ротора класса нагревостойкости «F» с темпера-турным использованием по классу«B».
Изоляция обмотки статора термореактивная типа «Монолит-2».
Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в короб-ке выводов.
Соединение фаз обмоток — «звезда».
Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.
Технические характеристики двигателей приведены в таблице 76, габаритные и присоедини-тельные размеры — в таблице 77.
