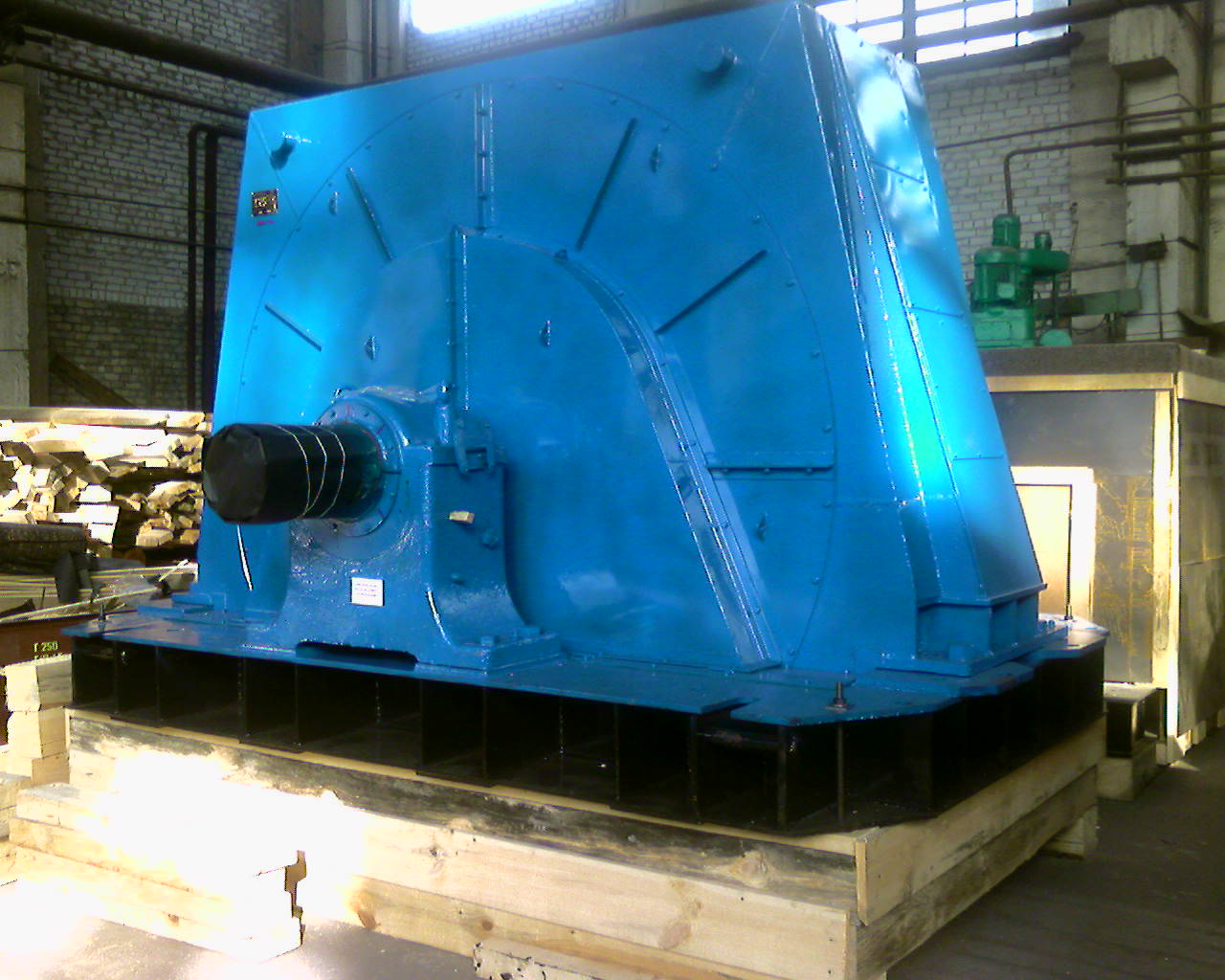

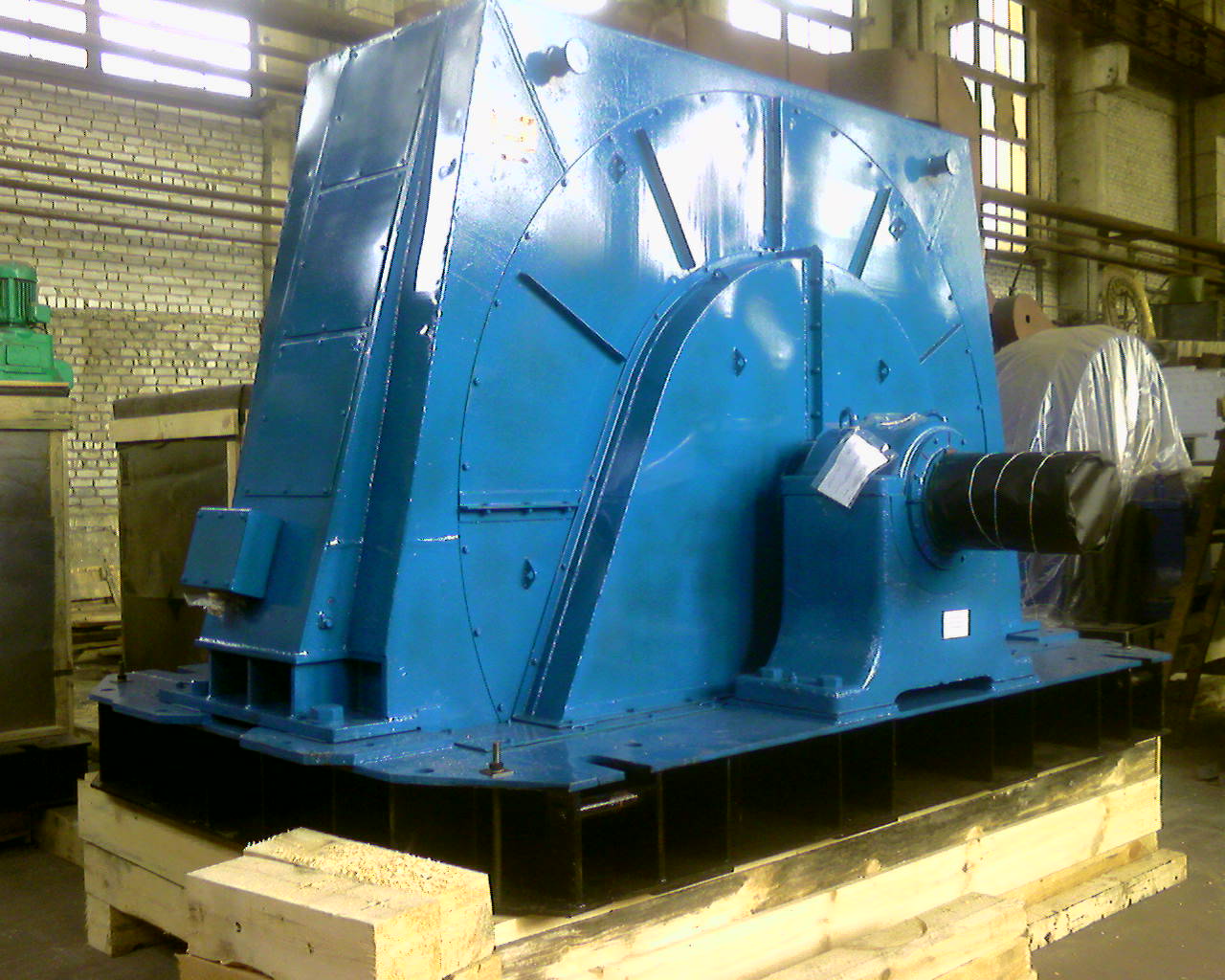

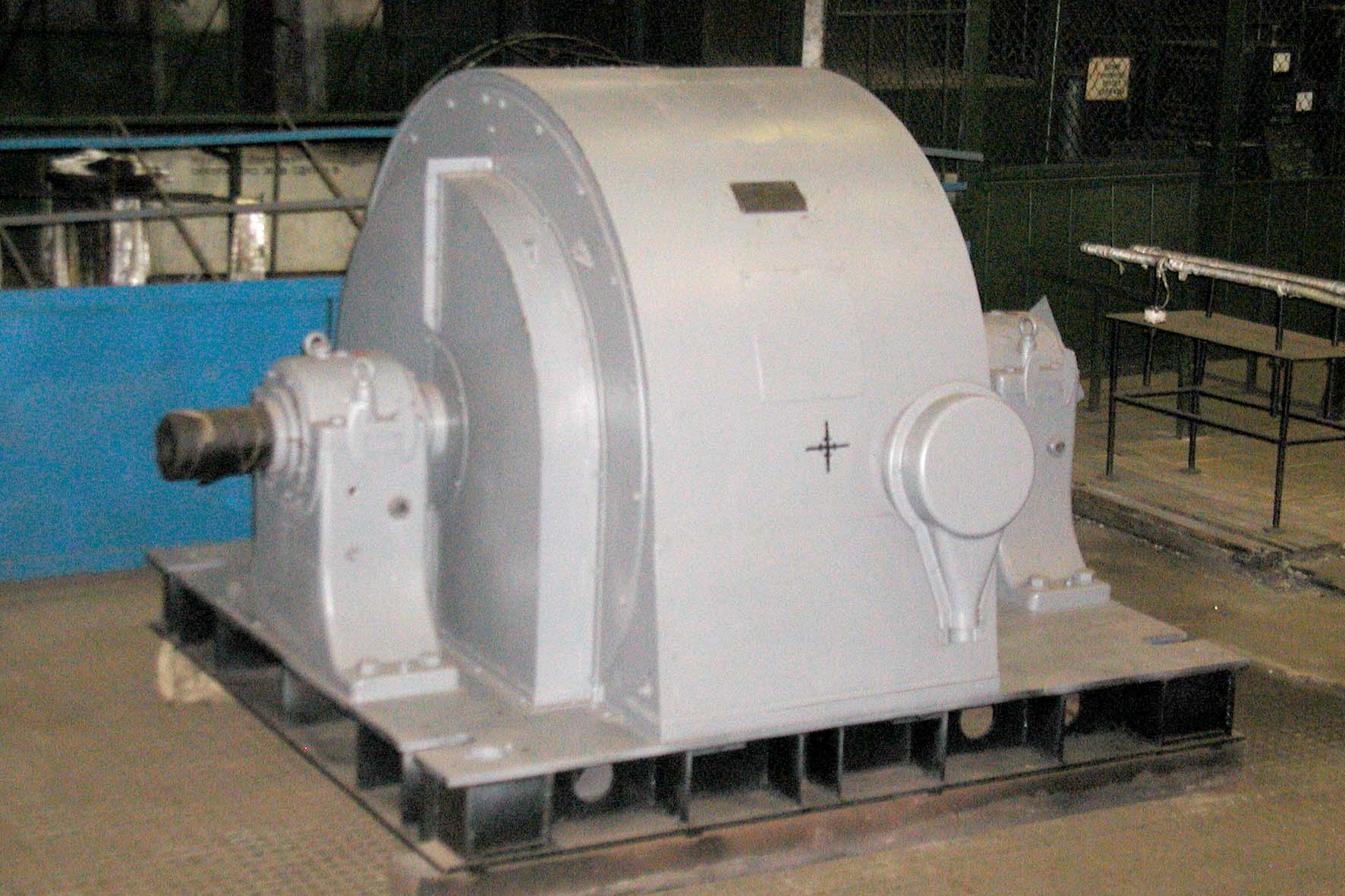

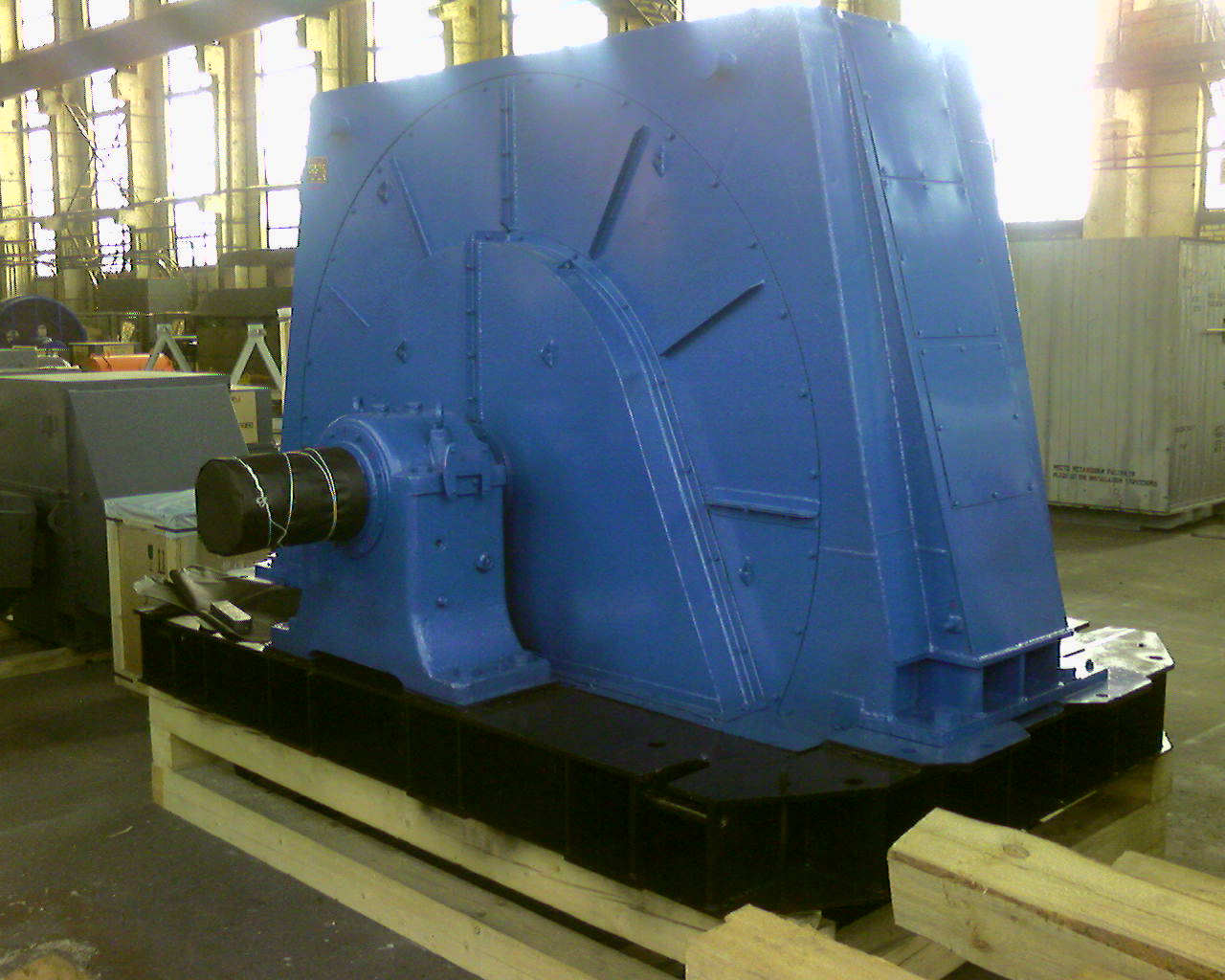

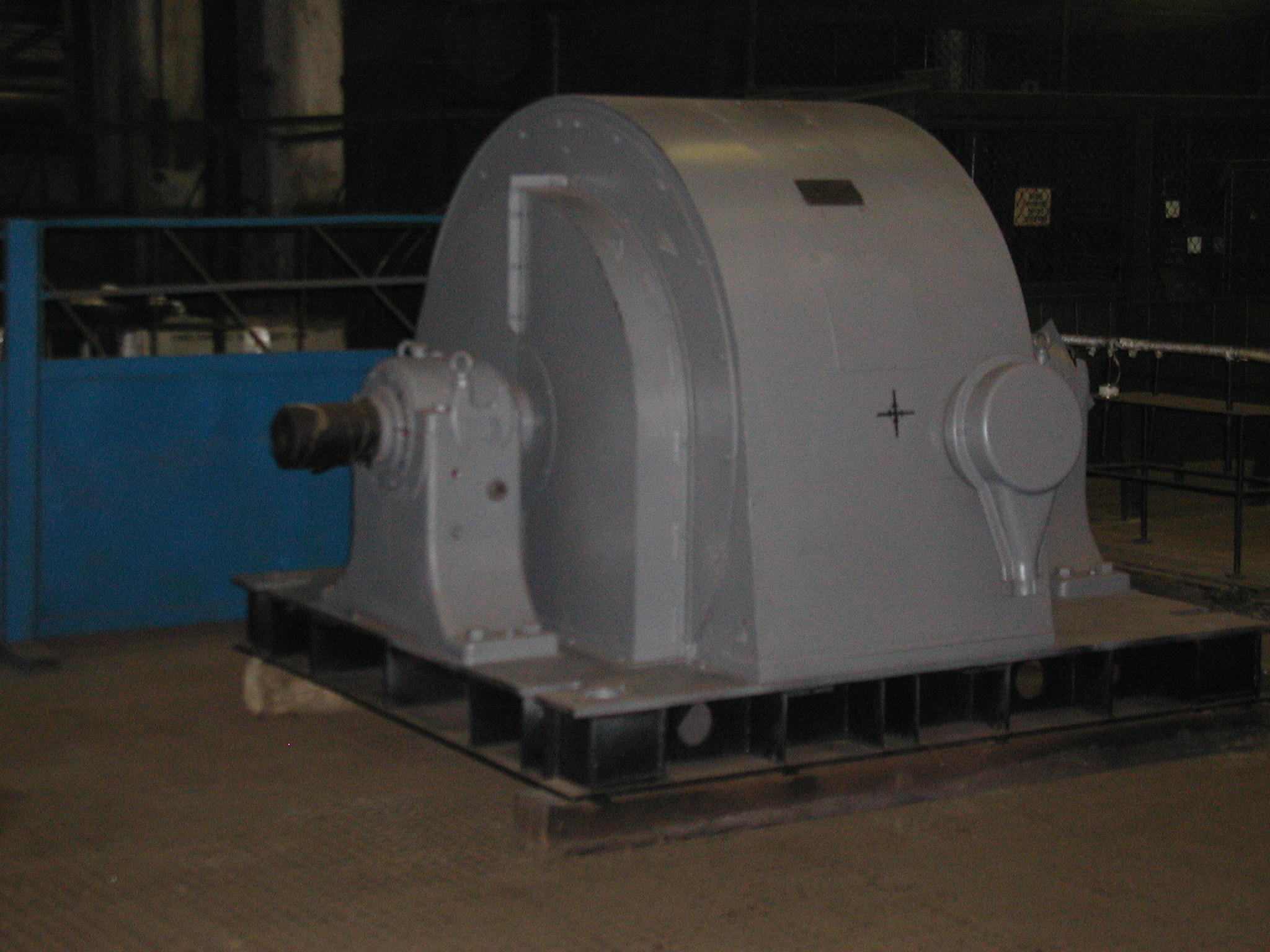

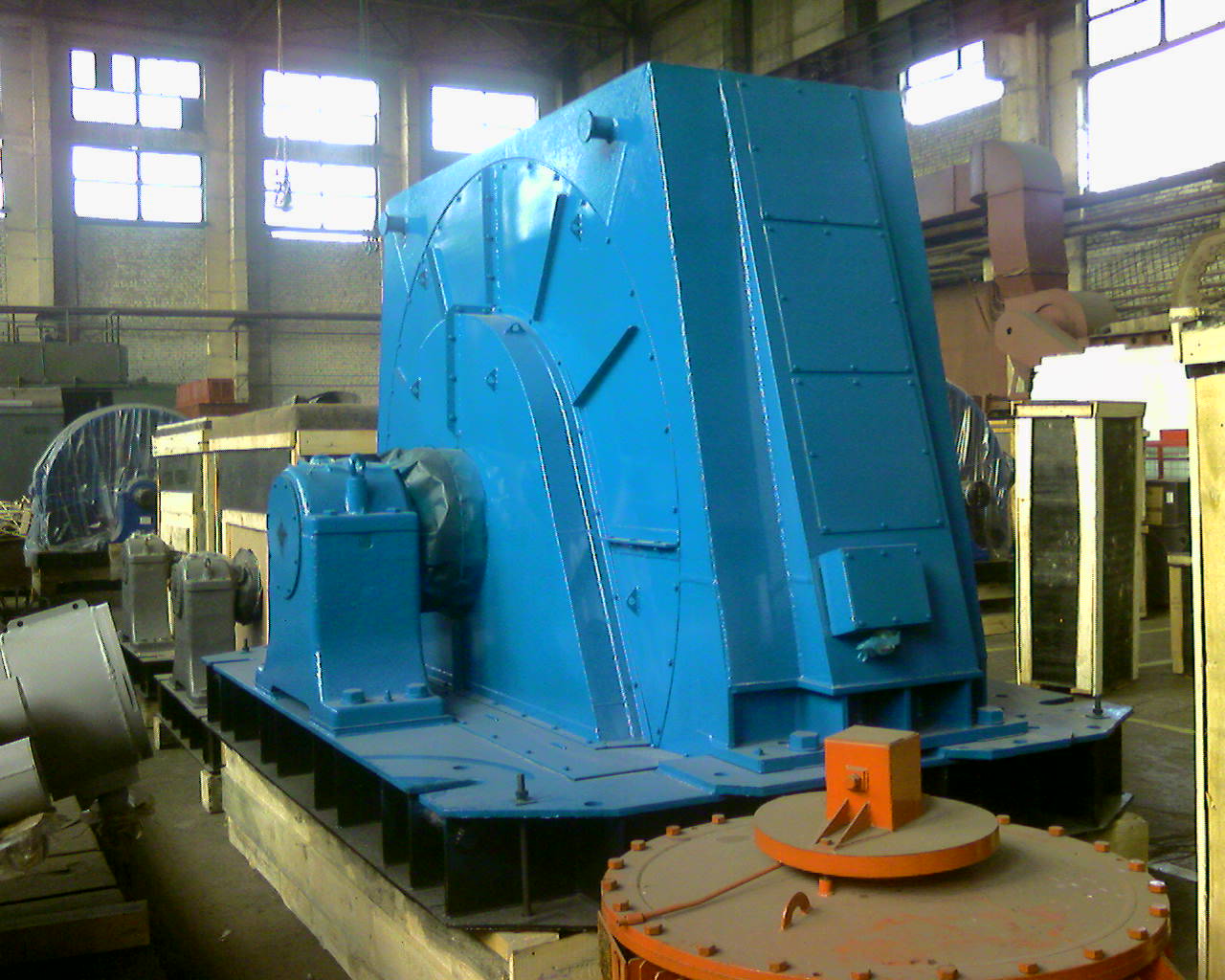

Электродвигатели предназначены для привода механизмов, не требующих регулирования частоты вращения (насосов, нагнетателей и т.п.) и рассчитаны для работы в продолжительном режиме S1 от сети переменного тока напряжением 6000 В и 10000 В, частотой 50 Гц, Cos φ = 0,9 (опережающий).
Электродвигатели предназначены для привода механизмов, не требующих регулирования частоты вращения (насосов, нагнетателей и т.п.) и рассчитаны для работы в продолжительном режиме S1 от сети переменного тока напряжением 6000 В и 10000 В, частотой 50 Гц, Cos φ = 0,9 (опережающий).
Климатическое исполнение: УХЛ4 по ГОСТ 15150.
Степень защиты двигателей - IP43/IP00.
Двигатели выполняются на подшипниках скольжения с кольцевой или комбинированной смазкой; с одним или двумя концами вала, на лапах.
По требованию заказчика двигатели могут быть укомплектованы магнитожидкостными герметизаторами (МЖГ) для улучшения уплотнения подшипника.
В двигателях ДСП, ДСПУ выводные концы статора выведены в фундаментную яму.
В двигателях СДПН, СДПНУ, СДПНК выводные концы статора выведены в две коробки выводов. По заказу потребителя выводные концы могут быть выведены в одну коробку выводов или вниз в фундаментную яму.
Возбуждение двигателей осуществляется от тиристорных возбудителей с системой управления и автоматического регулирования тока возбуждения.
По требованию заказчика на базе вышеуказанных машин могут быть изготовлены двигатели на другие мощности, напряжения и частоту сети.
Технические характеристики двигателей приведены в таблице 28.

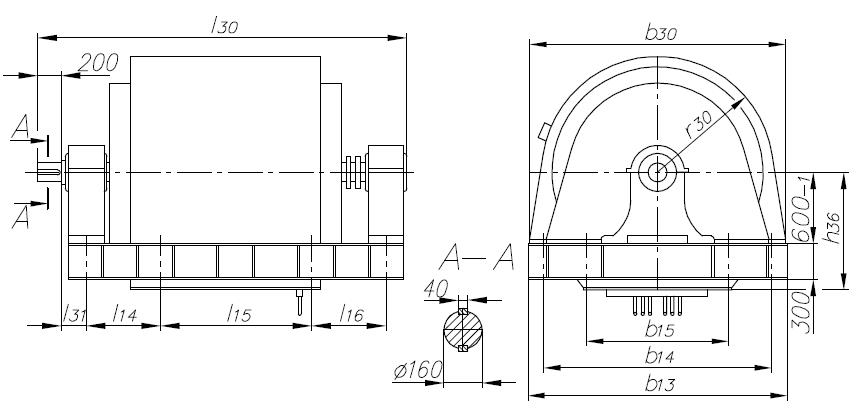

Габаритные и присоединительные размеры двигателей ДСП, ДСПУ приведены на рис. 19 и таблице 29.

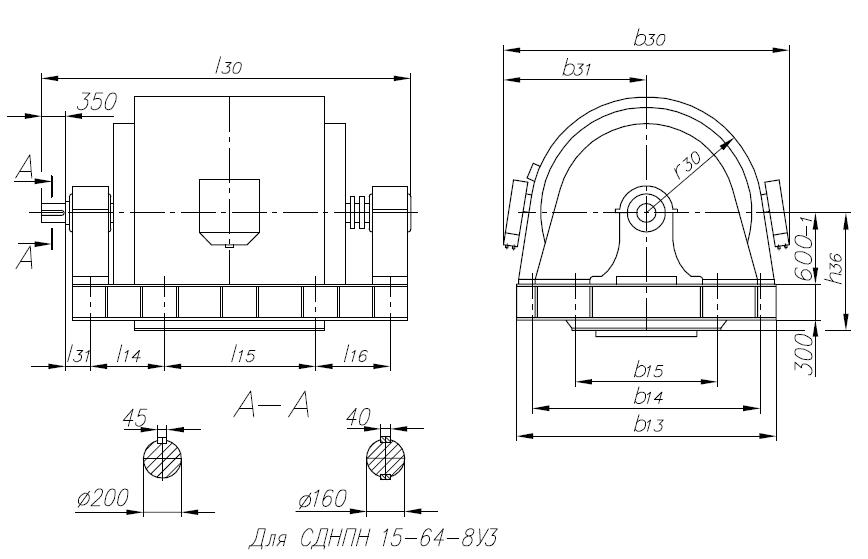

Габаритные и присоединительные размеры двигателей СДПН, СДПНУ, СДПНК приведены на рис. 20 и таблице 30.
Тип двигателя | Мощность, кВт | Напряжение, В | Частота вращения, об/мин | КПД, % |
---|---|---|---|---|
ДСП 140-74-4УХЛ4 | 2000 | 6000 | 1500 | 95.6 |
ДСПУ 140-84-4УХЛ4 | 2500 | 6000 | 1500 | 95.9 |
ДСП 143-84-4УХЛ4 | 2500 | 10000 | 1500 | 96 |
СДПН 15-74-4УХЛ4 | 2000 | 6000 | 1500 | 95.6 |
СДПНУ 15-84-4УХЛ4 | 2500 | 6000 | 1500 | 95.9 |
СДПНК 15-84-4УХЛ4 | 2500 | 6000 | 1500 | 95.9 |
СДПН 15-64-8У3 | 2000 | 10000 | 750 | 96.4 |
ДСП 140-74-4УХЛ4 | 3150 | 6000 | 1500 | 96 |
СДПН 15-74-4УХЛ4 | 3150 | 6000 | 1500 | 96 |
СДПН 15-84-4УХЛ4 | 2500 | 10000 | 1500 | 96 |
ДСП 173/64-8УХЛ4 | 2000 | 10000 | 750 | 96.4 |
Мощность, кВт | |
Синхронная частота вращения, об/мин | |
Напряжение, В |
Тип двигателя | l14 | l15 | l16 | l30 | l31 | b13 | b14 | b15 | b30 | h36 | r30 | Масса, кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ДСП 140-74-4УХЛ4 | 550 | 1300 | 750 | 3220 | 220 | 2180 | 1930 | 1180 | 2150 | 990 | 975 | 13250 |
ДСПУ 140-84-4УХЛ4 | 600 | 1300 | 800 | 3420 | 320 | 2180 | 1930 | 1180 | 2150 | 990 | 975 | 14750 |
ДСП 143-84-4УХЛ4 | 600 | 1520 | 800 | 3645 | 320 | 2180 | 1930 | 1180 | 2150 | 990 | 975 | 15100 |
ДСП 140-74-4УХЛ4 | 550 | 1300 | 750 | 3220 | 220 | 2180 | 1930 | 1180 | 2150 | 990 | 975 | 13250 |
Тип двигателя | l14 | l15 | l16 | l30 | l31 | b13 | b14 | b15 | b30 | b31 | h36 | r30 | Масса, кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
СДПН 15-74-4УХЛ4 | 550 | 1300 | 750 | 3220 | 220 | 2180 | 1930 | 1180 | 3160 | 1580 | 990 | 975 | 13375 |
СДПНУ 15-84-4УХЛ4 | 600 | 1300 | 800 | 3420 | 320 | 2180 | 1930 | 1180 | 3160 | 1580 | 990 | 975 | 14875 |
СДПНК 15-84-4УХЛ4 | 550 | 1300 | 750 | 3220 | 220 | 2180 | 1930 | 1180 | 3160 | 1580 | 990 | 975 | 13850 |
СДПНУ 15-74-4УХЛ4 | 600 | 1520 | 800 | 3645 | 320 | 2180 | 1930 | 1180 | 3160 | 1580 | 990 | 975 | 15225 |
СДПН 15-64-8У3 | 475 | 1550 | 600 | 3445 | 250 | 2550 | 2370 | 1300 | 1200 | 950 | 14000 | ||
СДПН 15-74-4УХЛ4 | 550 | 1300 | 750 | 3220 | 220 | 2180 | 1930 | 1180 | 3160 | 1580 | 990 | 975 | 13375 |
