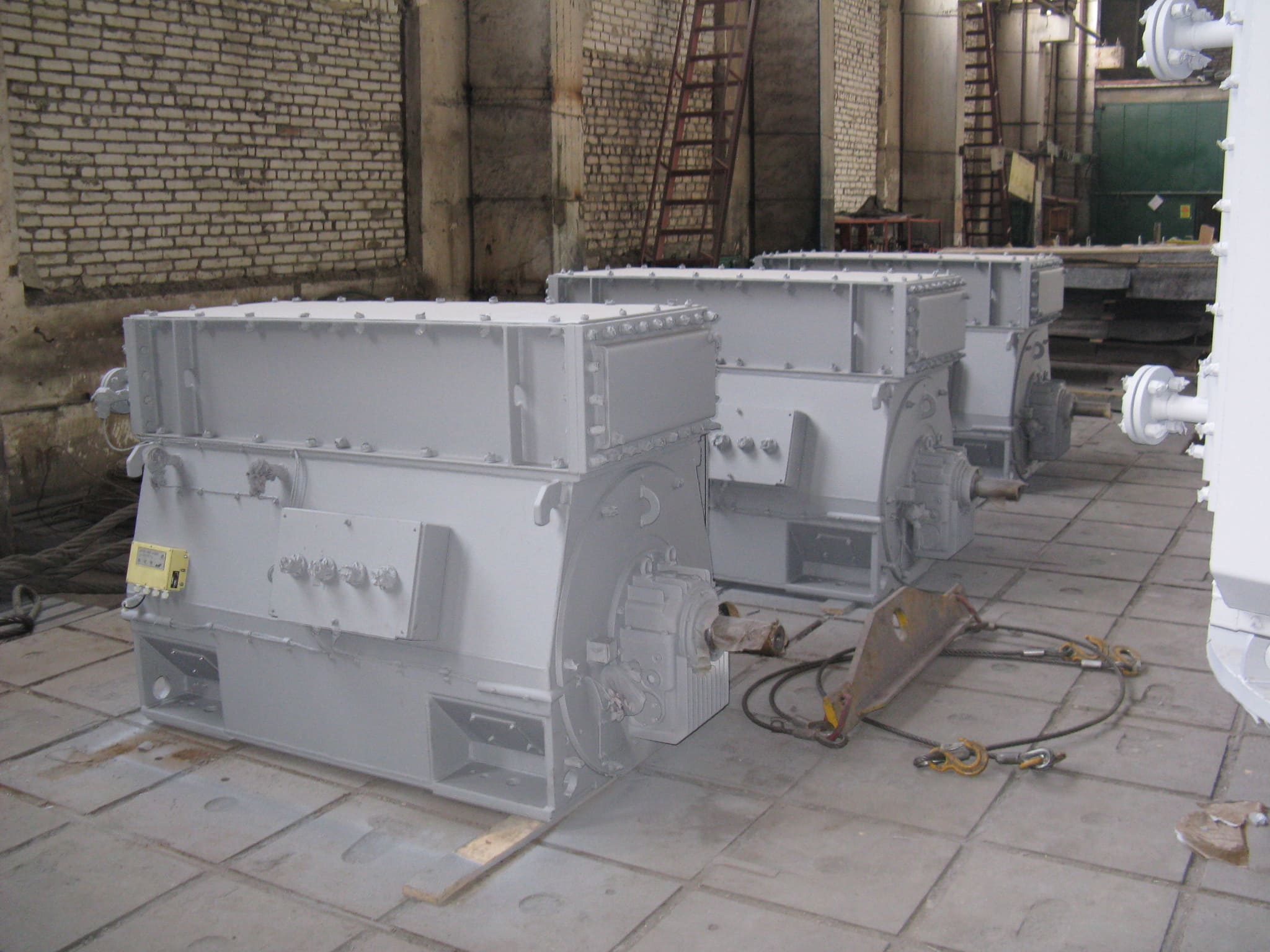

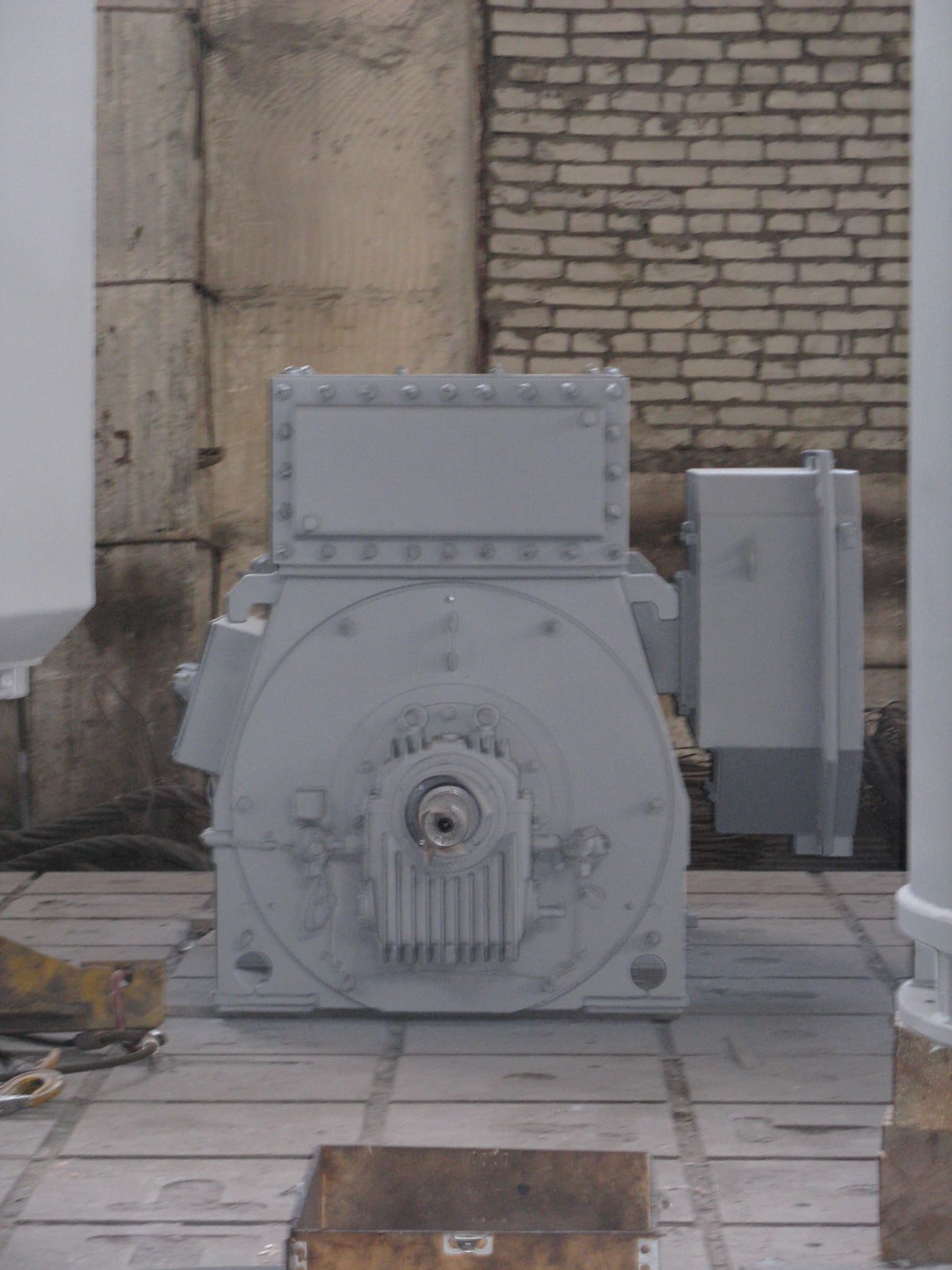

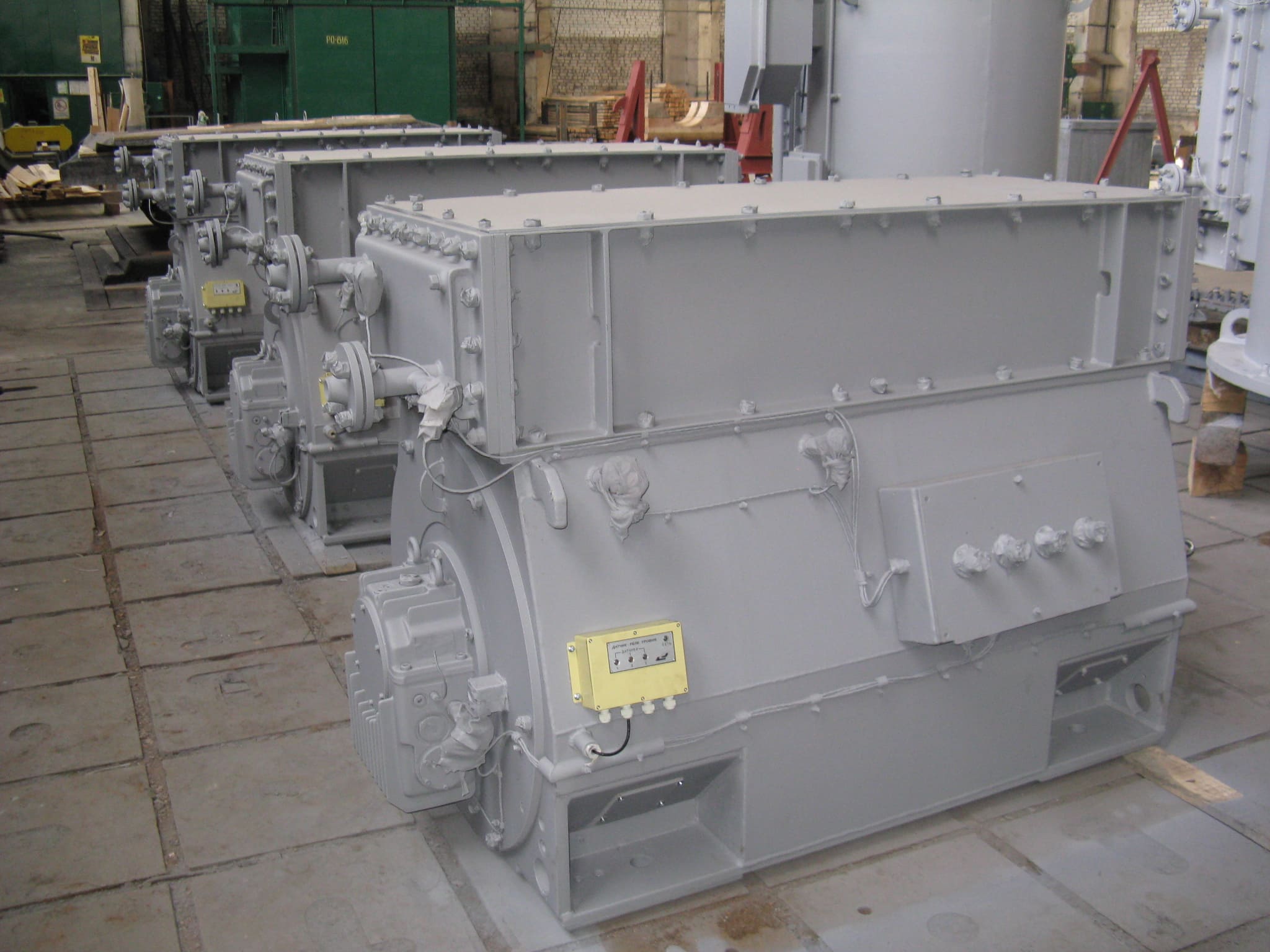

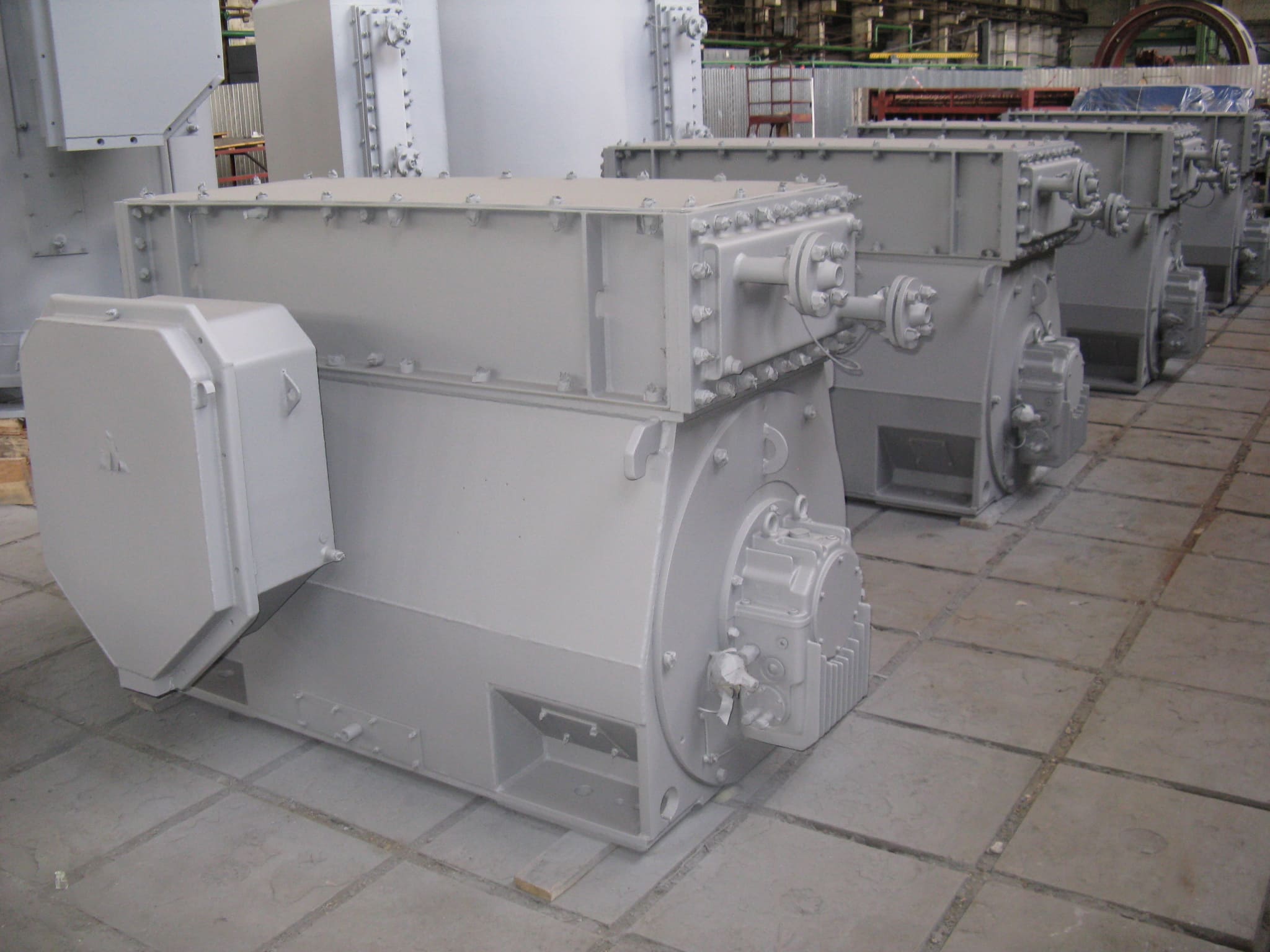

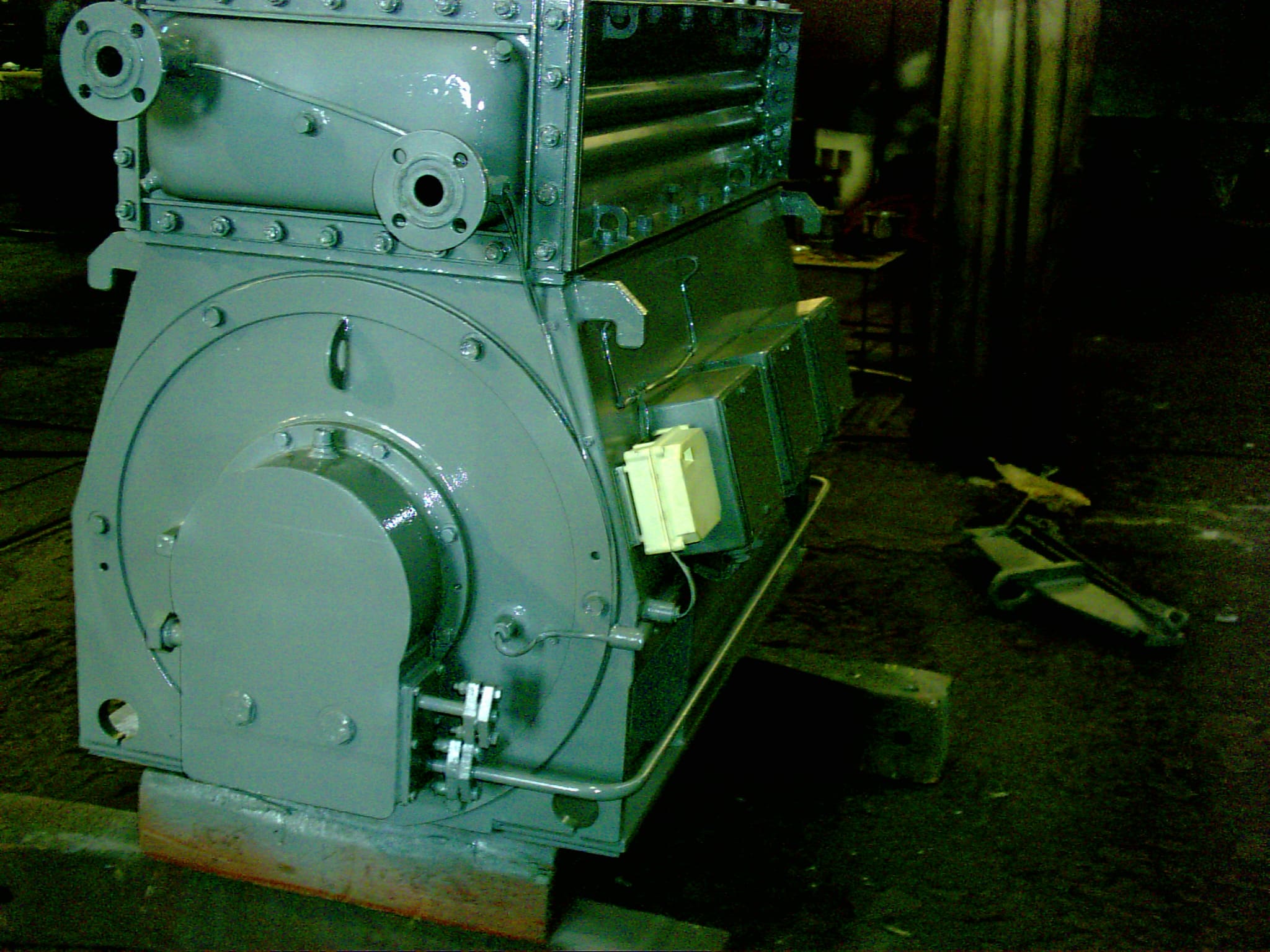

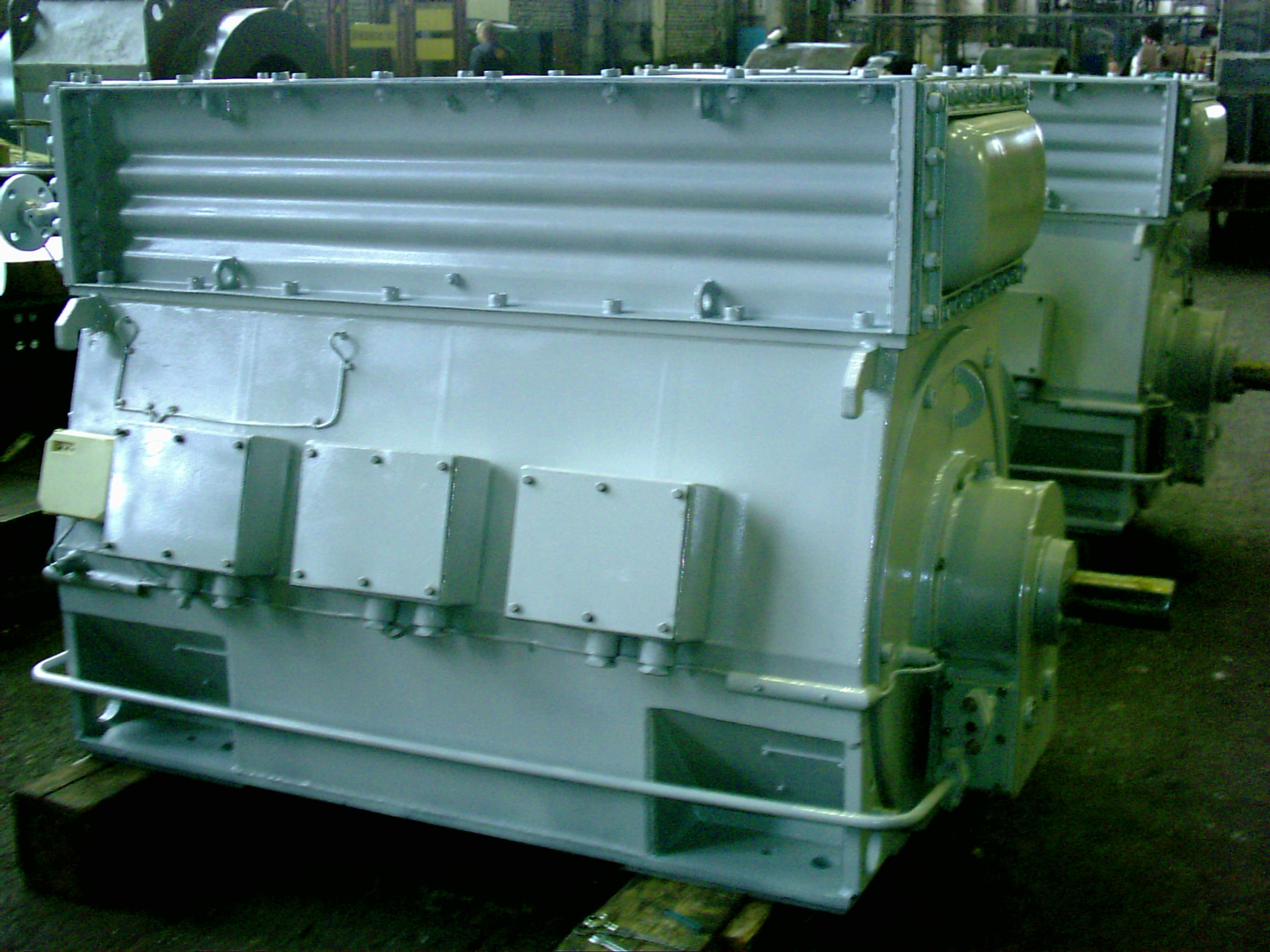

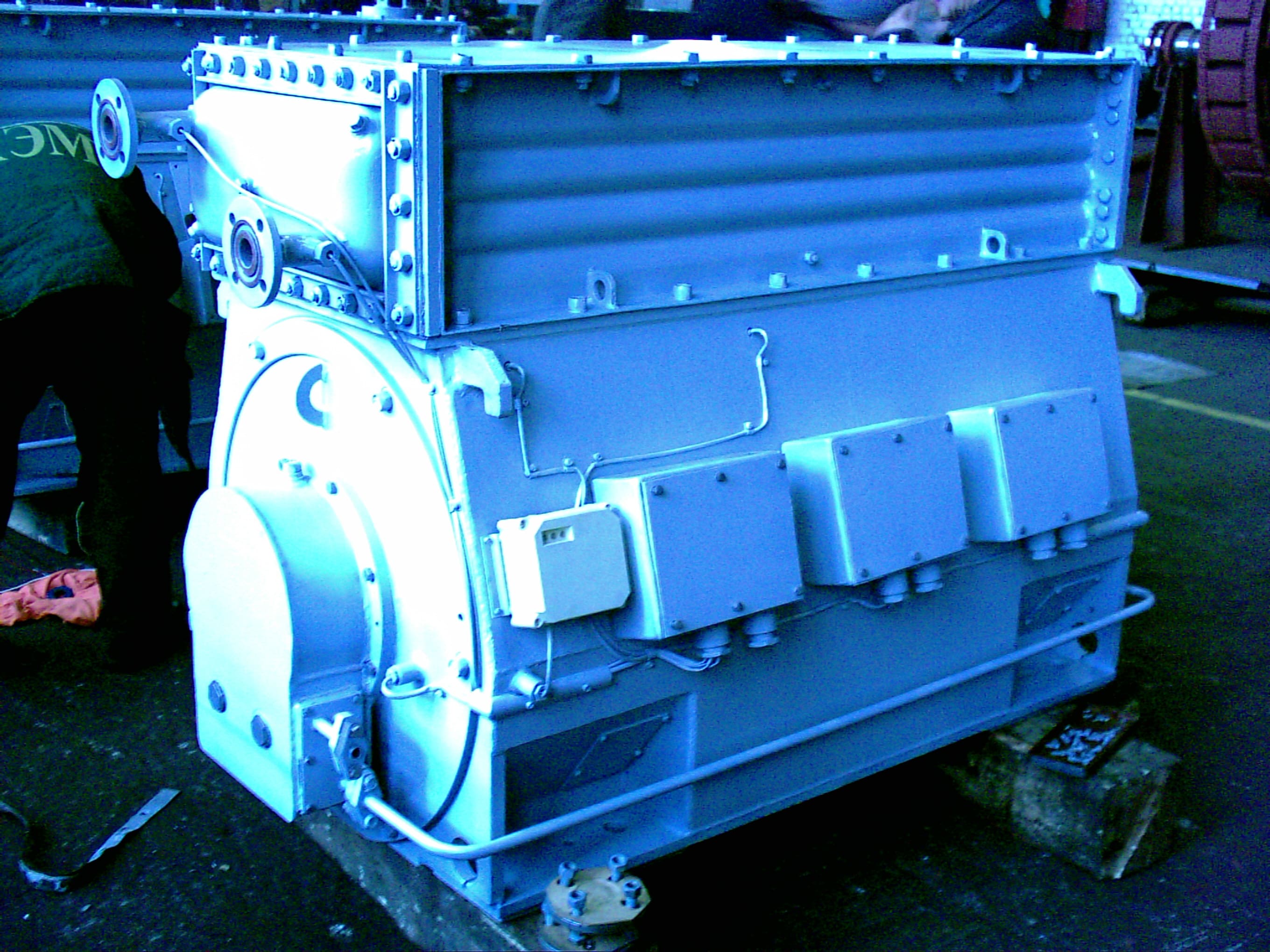

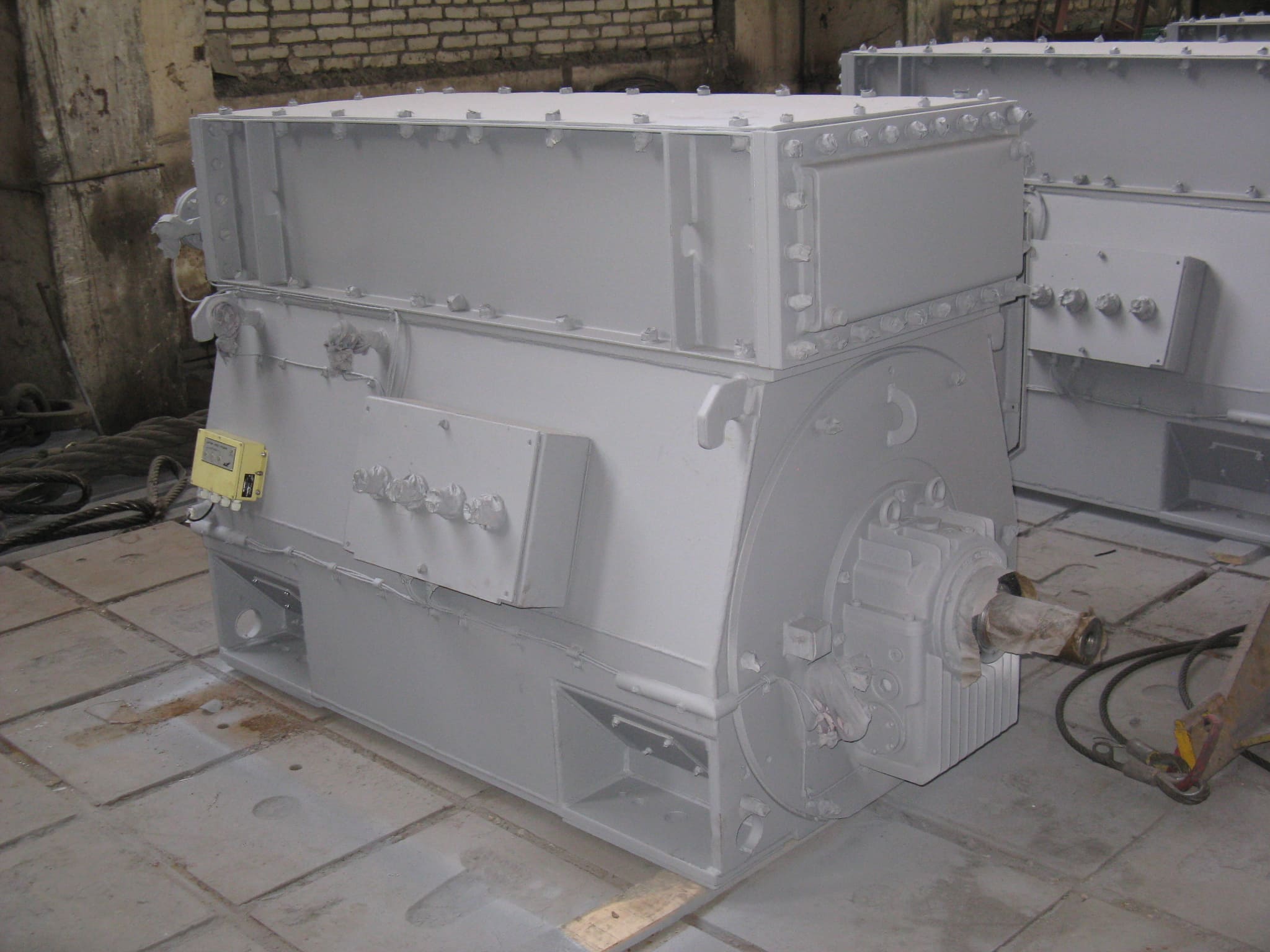

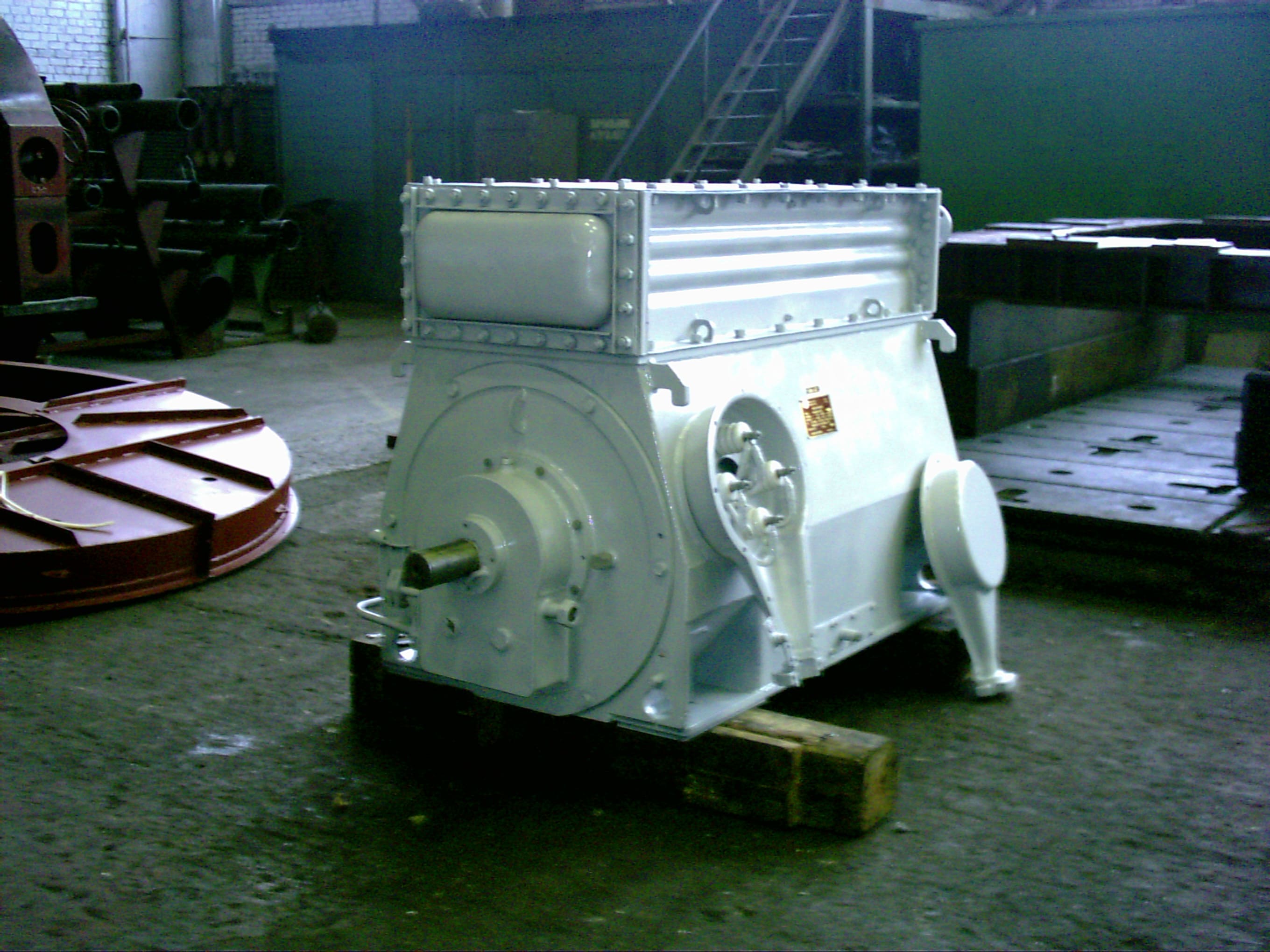

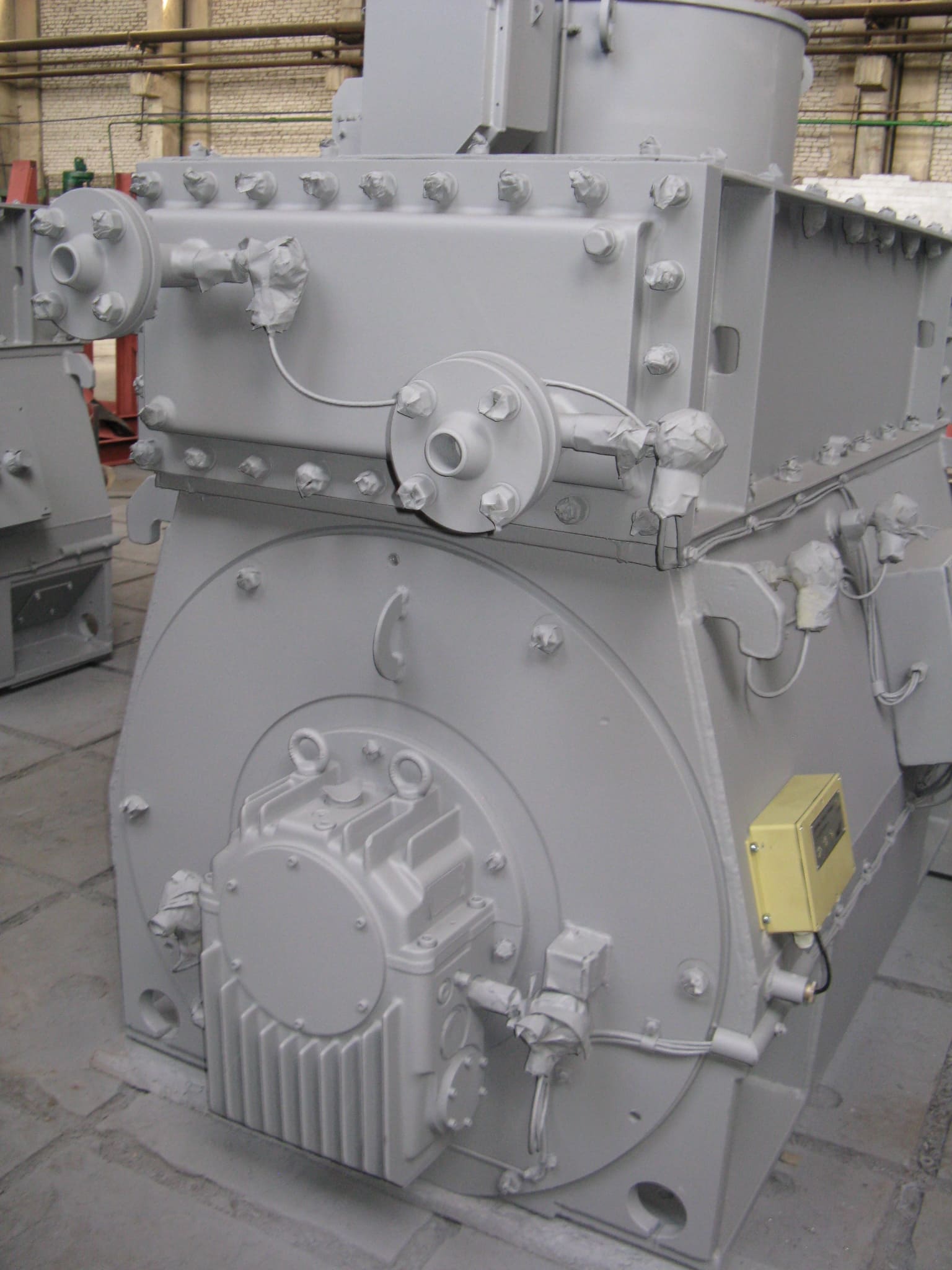

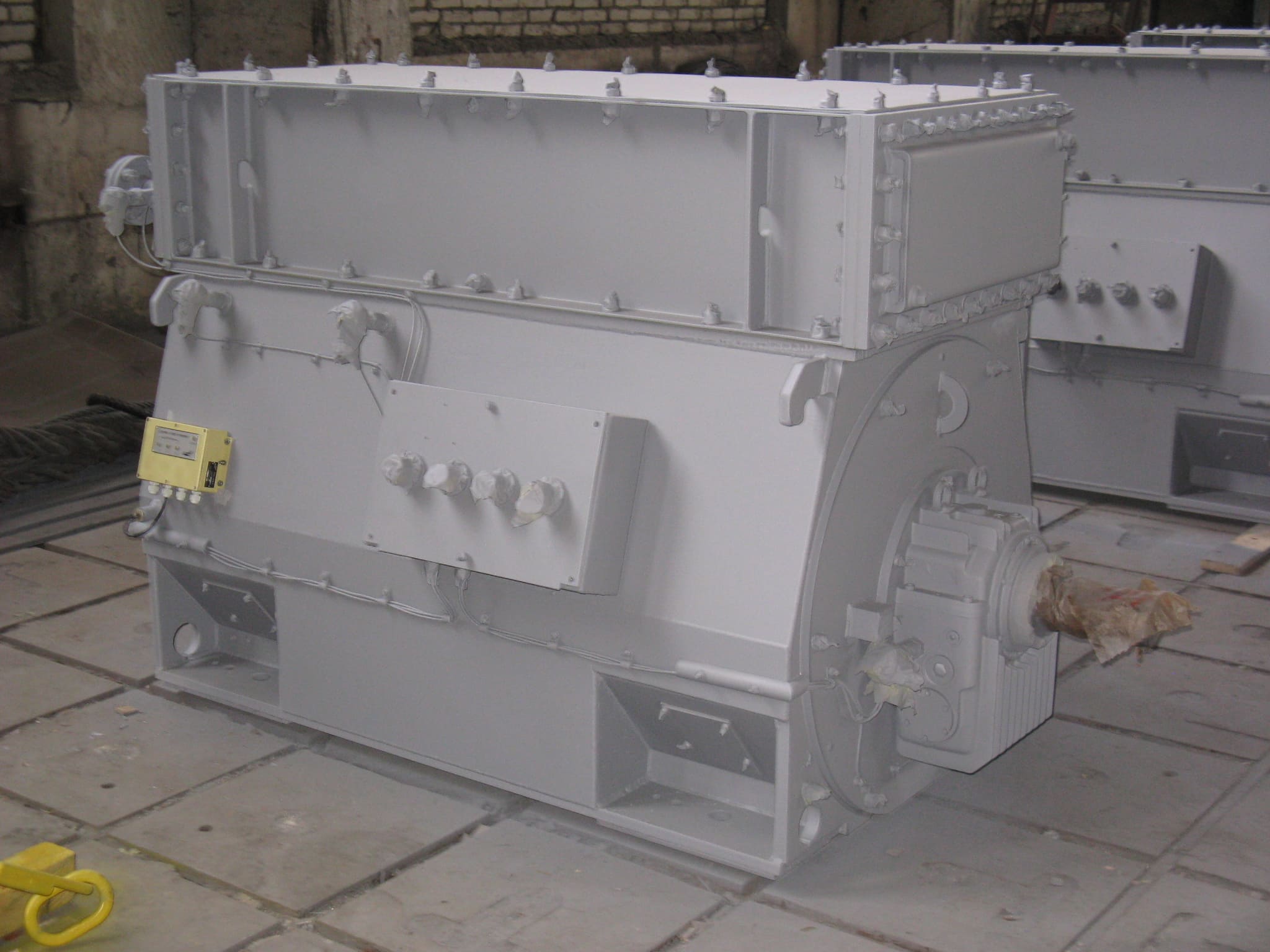

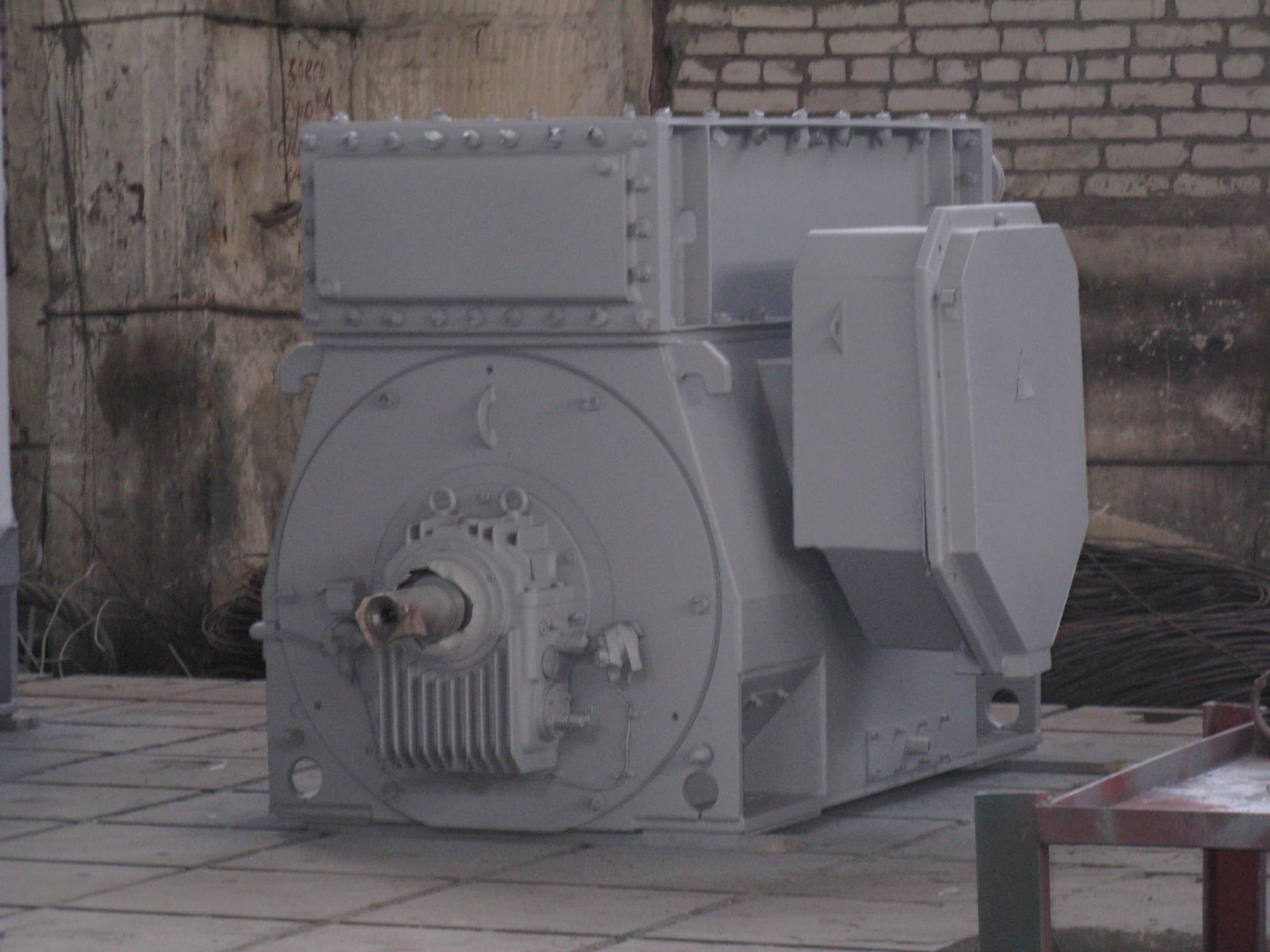

ЭЛЕКТРОДВИГАТЕЛИ ТИПА АОДА5

Двигатели асинхронные с короткозамкнутым ротором типа АОДА5 предназначены для  про-должительного режима работы S1 от сети переменного тока частотой 50 Гц в составе насосных агре-гатов, поставляемых на АЭС.
Двигатели соответствуют стандартам Международной Электротехнической Комиссии (МЭК).
Двигатели изготавливаются на напряжение 6 000 и 10 000 В.
Двигатели выполняются на подшипниках качения, с одним концом вала. Смазка подшипников - жидкостная автономная со встроенными маслоохладителями. Выводные концы выведены в коробку выводов.
Степень защиты двигателей — IP54, коробки выводов IP55
Охлаждение двигателей в режиме самовентиляции. Способ охлаждения двигателей – ICW37А71 по ГОСТ 20459. Охлаждение нагретого воздуха осуществляется одним горизонтальным воздухо-охладителем, расположенным сверху на корпусе двигателя.
Изоляция обмоток двигателей термореактивная типа "Монолит-2" класса нагревостойкости "F" по ГОСТ 8865 с использованием по классу «В».

Структура условного обозначения двигателя:

Пример записи обозначения двигателя мощностью 800 кВт, напряжением 10000 В, двухполюс-ного, климатического исполнения - УХЛ, категории размещения - 4, частотой питающей сети 50 Гц, левого вращения, с расположением коробки выводов справа при его заказе и в документации другого изделия «Электродвигатель АОДА5-800-10-2УХЛ4, 10000 В, 50 Гц, вращение левое, коробка выво-дов справа по АШГА.528121.006 ТУ»

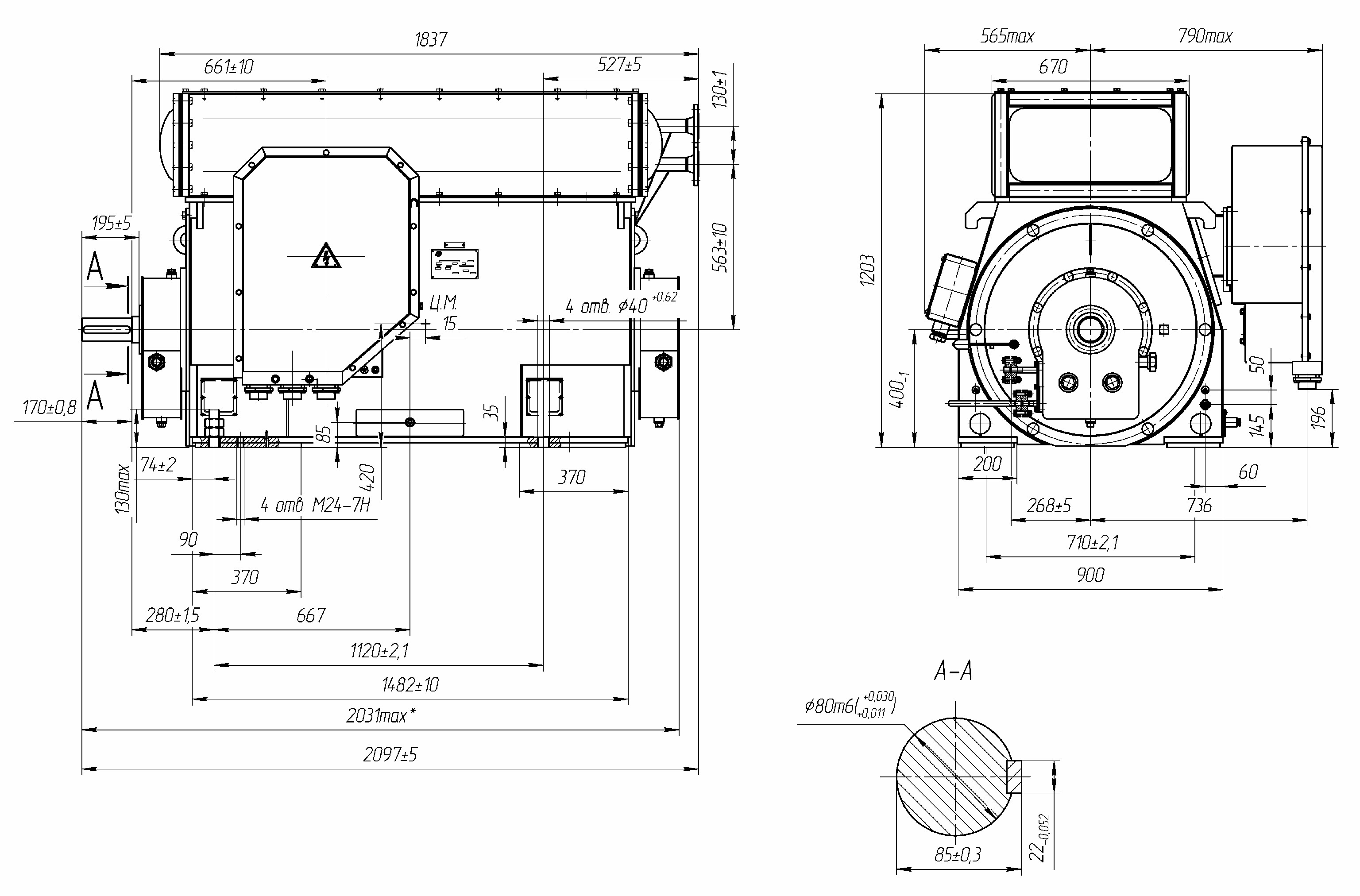

Технические характеристики двигателей приведены в таблице 16. Габаритные и присоедини-тельные размеры на рисунке.
