ЭЛЕКТРОДВИГАТЕЛИ ТИПА АКС

Двигатель асинхронный трехфазного тока типа АКС с фазным ротором предназначен для привода механизмов с тяжелыми условиями пуска и других механизмов с регулированием частоты вращения (шахтных подъемников, ленточных транспортеров, мельниц и т.п.).
Режим  работы двигателей - продолжительный S1.
Степень  защиты двигателя -  ІР54, кожуха вентилятора – ІР20
Способ  охлаждения  - ІС0151  по  ГОСТ 20459-87 – воздушный с самовентиляцией и встроен-ным охладителем (распределенным).
Конструктивное исполнение двигателей по способу монтажа - IМ1001 по ГОСТ 2479-79, с дву-мя подшипниковыми щитами, на лапах, вал горизонтальный с цилиндрическим концом.
Климатическое исполнение и категория размещения – У2 по ГОСТ 15150-69.
Двигатели изготавливаются на подшипниках качения с консистентной смазкой.
Двигатели изготавливаются с правым направлением вращения и допускают левое направление вращение. Изменение направления вращения допускается только из состояния покоя путем переклю-чения обмоток статора.
Изоляция обмотки статора – термореактивная типа “Монолит–2”, класса    нагревостойкости “F”.
Обмотка статора имеет 6 выводных концов, которые выведены в коробку выводов и закреплены на четырех изоляторах. Обмотка ротора имеет три выводных конца, которые выведены на шины ще-точного узла. Соединение фаз обмотки статора и ротора – «звезда».
Контроль температуры подшипников и обмотки статора осуществляется термопреобразователя-ми сопротивления (ТС) с НСХ 100П: по одному ТС на подшипниковый узел, 6 ТС для обмотки и 3 для сердечника статора.
Коробки выводов статора и ТС располагаются с левой стороны, если смотреть со стороны рабо-чего конца вала.

                          Структура условного обозначения двигателей АКС:

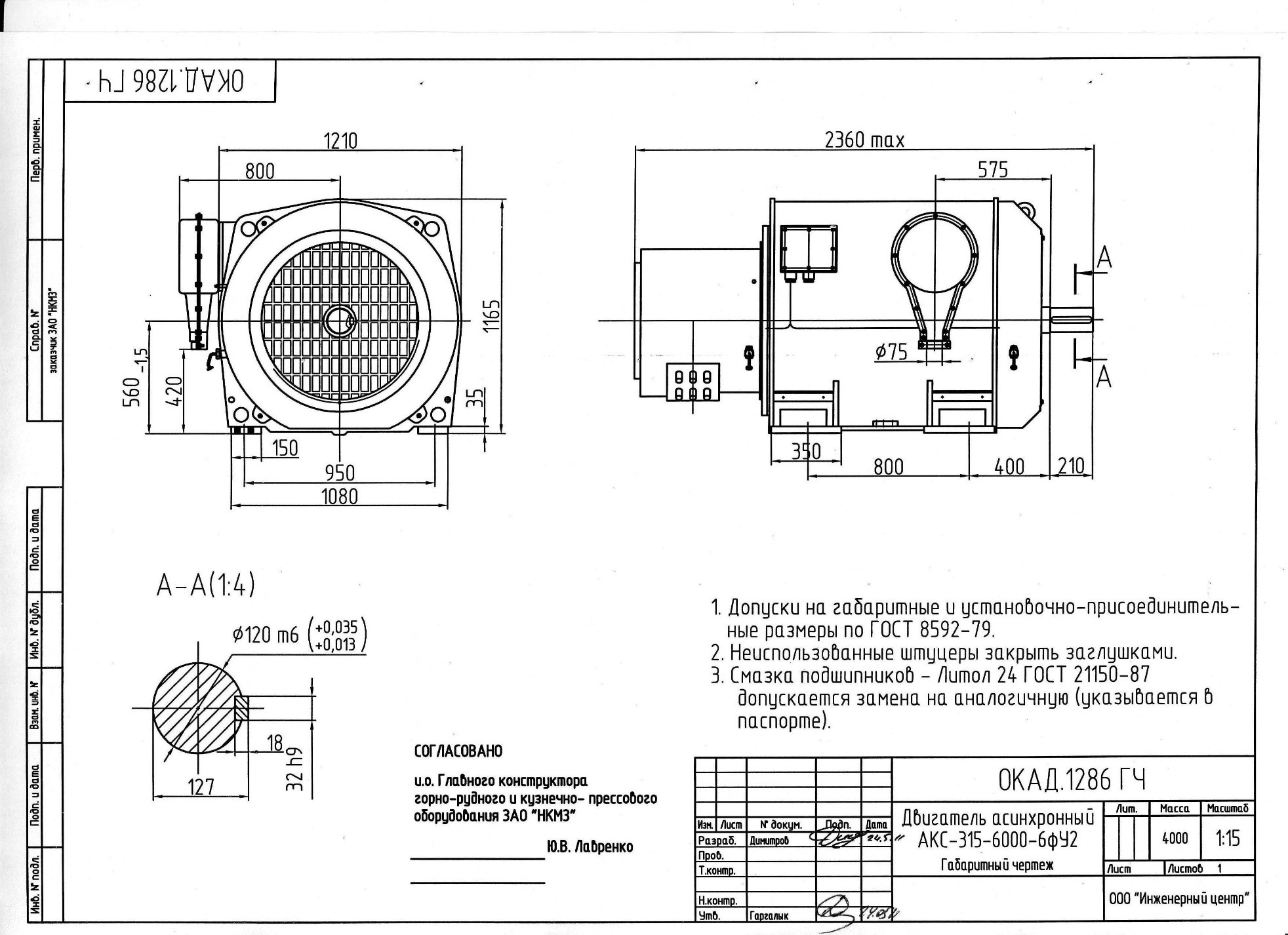

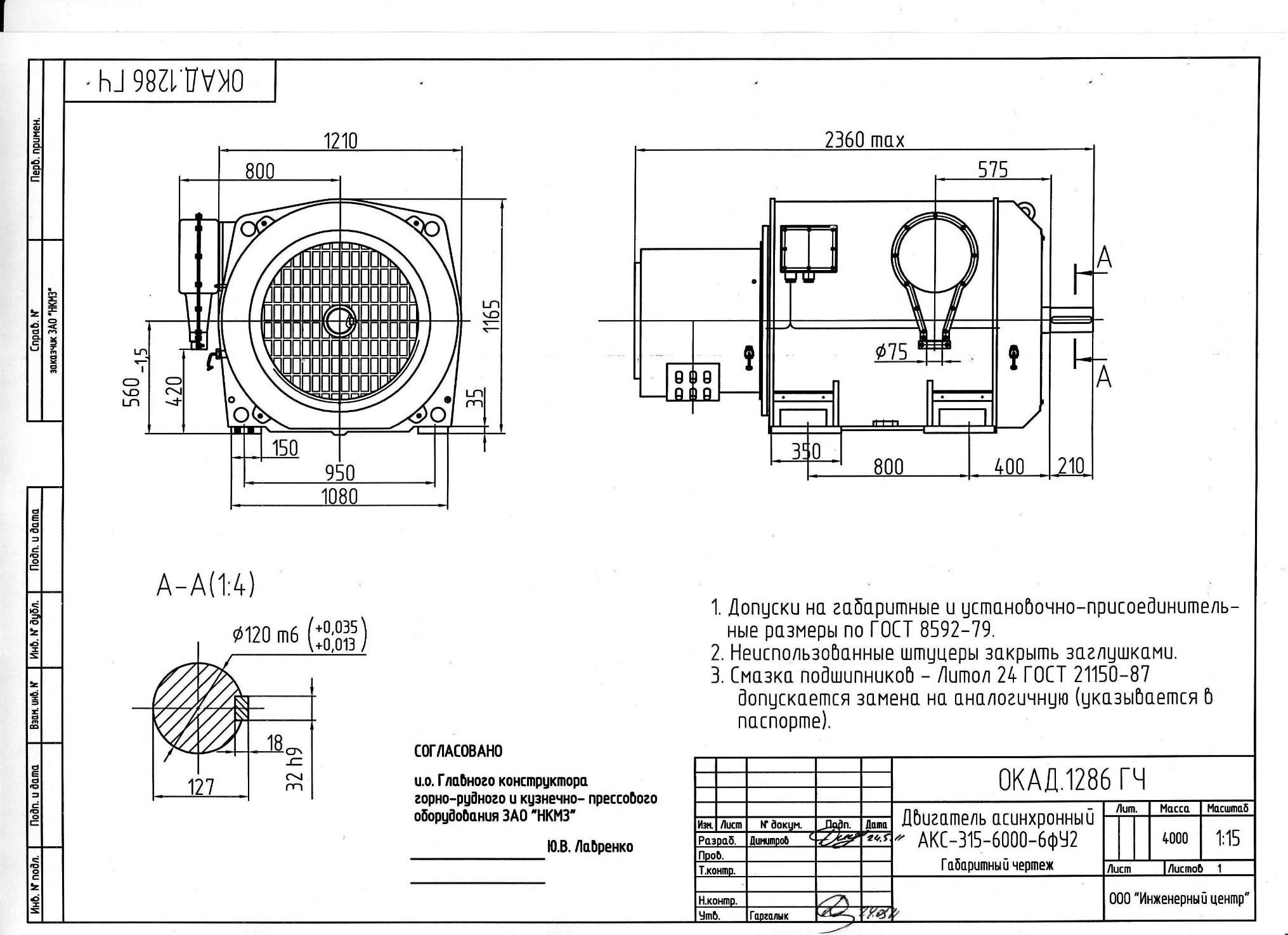

Технические характеристики электродвигателей приведены в таблице 101 и на рисунке 1
