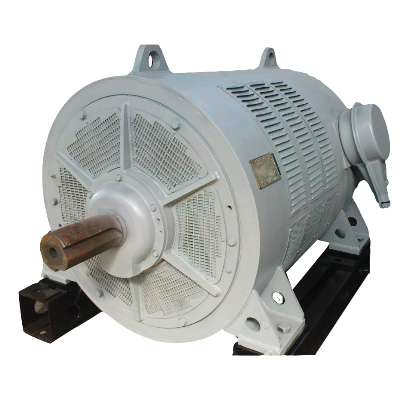

ЭЛЕКТРОДВИГАТЕЛИ СЕРИИ АКНЗ-2

Двигатель асинхронный трехфазного тока серии АКНЗ с фазным ротором предназначен для при-вода механизмов с тяжелыми условиями пуска и механизмов с регулированием частоты вращения (шахтных подъемников, ленточных транспортеров, мельниц и т.п.).
Режим  работы двигателей - продолжительный S1. Двигатели допускают работу в повторно-кратковременном режиме с частыми пусками при условии, что среднеквадратическое значение мощ-ности не превышает ее номинального значения.
Степень  защиты двигателя -  ІР44, коробки выводов – ІР55
Конструктивное исполнение двигателей - IМ1101 (с цилиндрическим концом вала) по ГОСТ 2479-79.
Способ  охлаждения  - ІСА37 (закрытое исполнение с принудительной вентиляцией)  по  ГОСТ 20459-87.
Климатическое исполнение и категория размещения – У3 по ГОСТ 15150-69.
Двигатели изготавливаются на подшипниках качения с консистентной смазкой.
Двигатели изготавливаются с правым направлением вращения и допускают левое направление вращение. Изменение направления вращения допускается только из состояния покоя путем переклю-чения обмоток статора.
Изоляция обмотки статора и ротора – термореактивная типа “Монолит–2”, класса    нагрево-стойкости “F”.
Обмотка статора имеет 6 выводных концов, которые выведены в коробку выводов и закреплены на четырех изоляторах. Обмотка ротора имеет 3 выводных конца, выведенных в щеточный аппарат. Соединение фаз обмотки статора и ротора – «звезда».
Контроль температуры подшипников и обмотки статора осуществляется термопреобразователя-ми сопротивления (ТС) с НСХ 100П: по одному ТС на подшипниковый узел, 6 ТС для обмотки и 3 для сердечника статора.
Коробки выводов статора и ТС располагаются с правой стороны, если смотреть со стороны рабо-чего конца вала.

Структура условного обозначения двигателей АКНЗ:

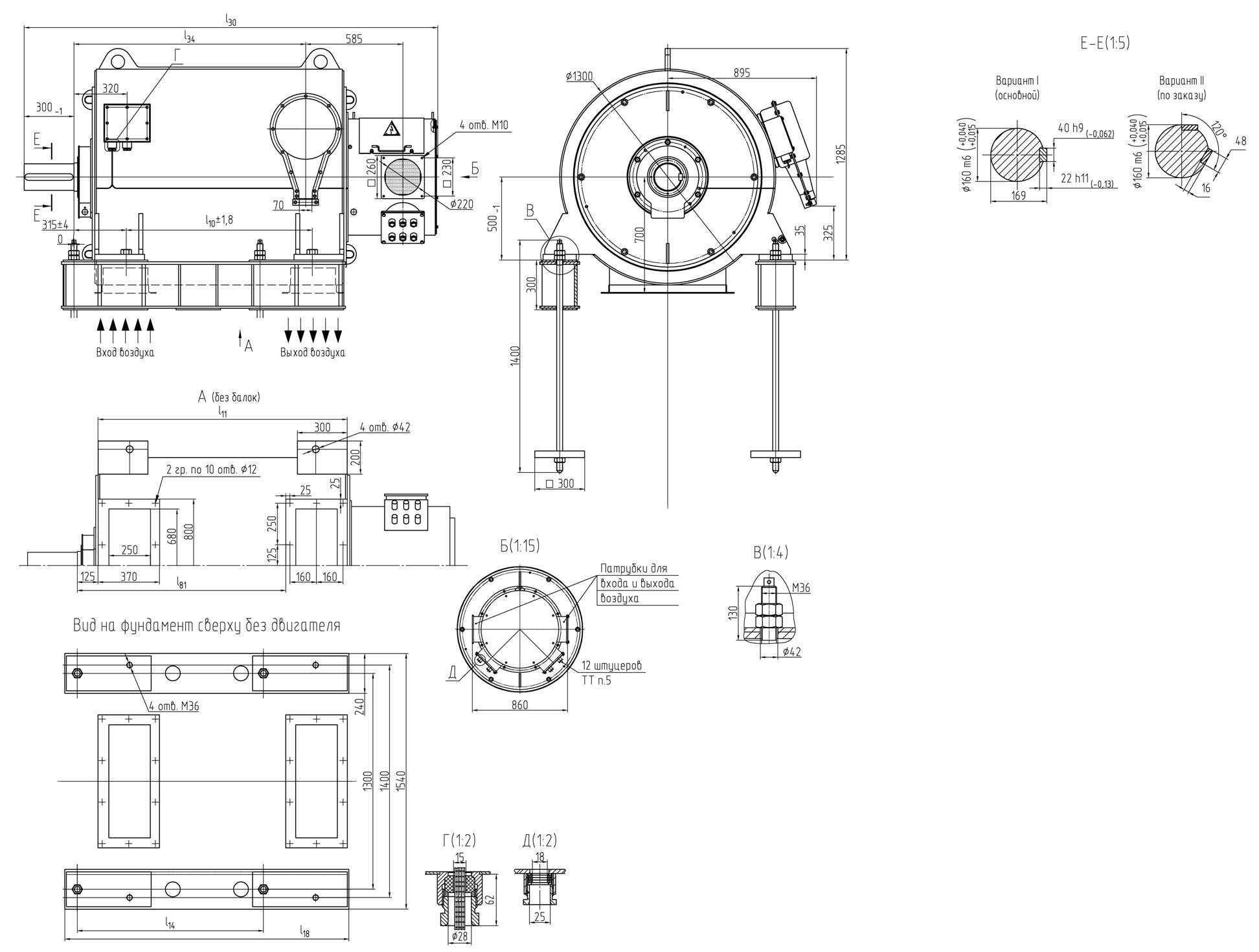

Технические характеристики электродвигателей приведены в таблицах 89 и 90 и на рисунке
