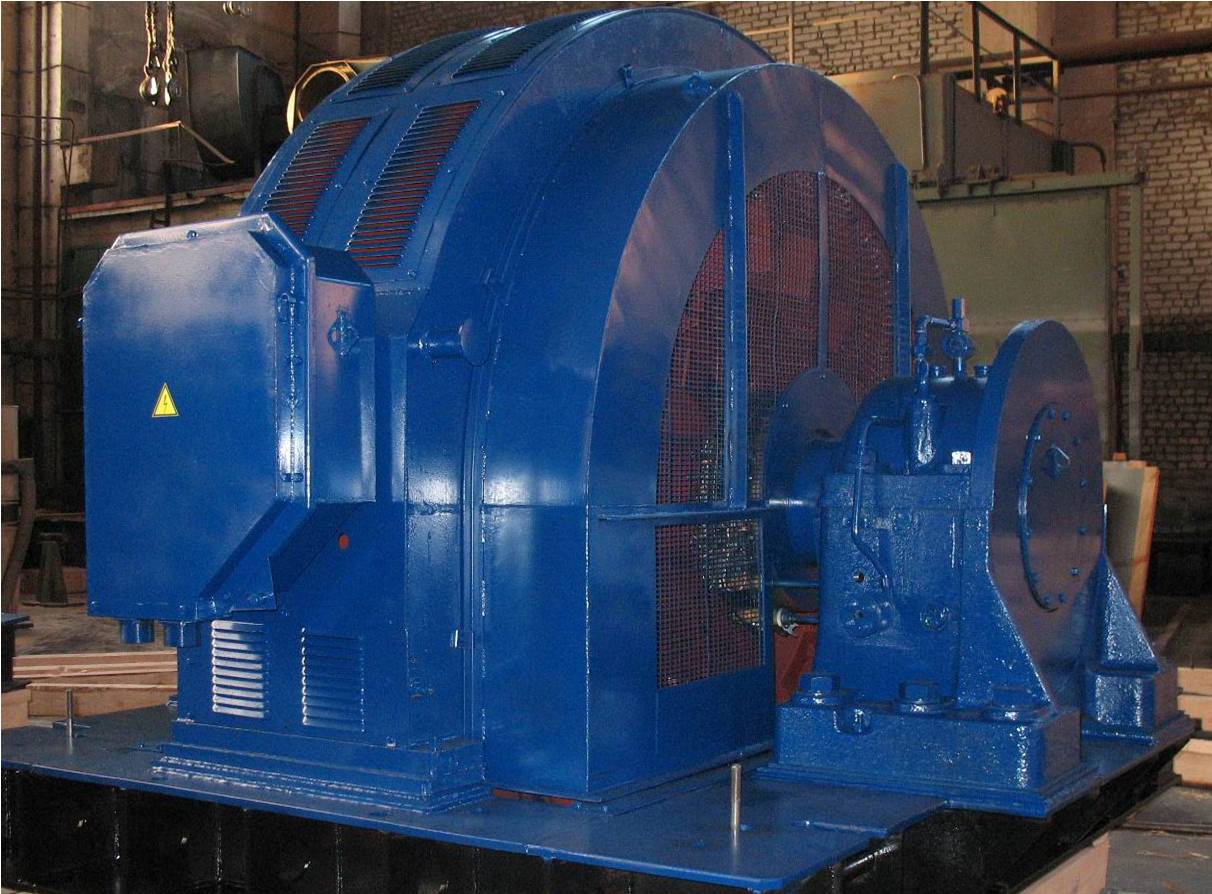

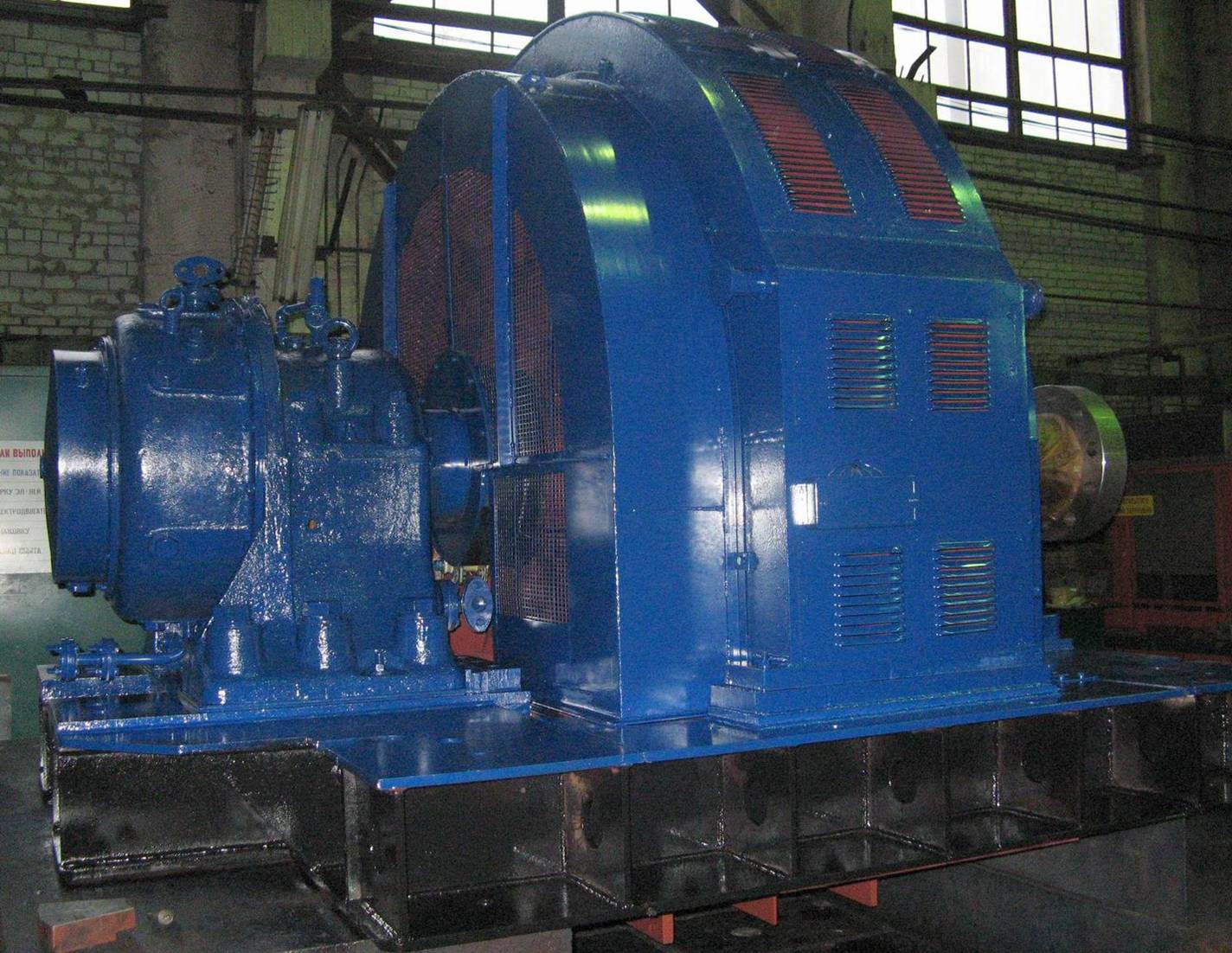

ЭЛЕКТРОДВИГАТЕЛИ ТИПА 4СД-215-3150-16 УХЛ4, CД4-3150-16 УХЛ4

Описание

Электродвигатели 4СД-215-3150-16 УХЛ4 и СД4-3150-16 УХЛ4 предназначены для привода центробежных грунтовых насосов типа 2ГрТ8000/71 или 28ГР8 (пр-ва ОАО “УралГидромаш”), а также насосов GHPP 28-24 UY (производства фирмы “WARMAN”), предназначенных для перекачивания абразивных гидросмесей на горнообогатительных комбинатах.

Электродвигатели 4СД-215-3150-16 УХЛ4 и СД4-3150-16 УХЛ4 предназначены для привода центробежных грунтовых насосов типа 2ГрТ8000/71 или 28ГР8 (пр-ва ОАО “УралГидромаш”), а также насосов GHPP 28-24 UY (производства фирмы “WARMAN”), предназначенных для перекачивания абразивных гидросмесей на горнообогатительных комбинатах.
Двигатели могут быть использованы как для нового строительства, так и для замены ранее установленных двигателей старых серий типа 2СД-215-3150-16 УХЛ4 или СДУ-18-54-16 УХЛ4.
Для установки двигателей 4СД-215-3150-16 или СД4-3150-16 на имеющуюся фундаментную плиту двигателей СДУ 18-54-16, по согласованию с заказчиком в комплект поставки входят специальные переходные плиты.
Взамен двигателей 2СД-215-3150-16, новые двигатели 4СД-215-3150-16 или СД4-3150-16 могут устанавливаться на имеющуюся у заказчика фундаментную плиту старого двигателя без доработок корпуса и демонтажа старой плиты.
Двигатели спроектированы с применением надежных современных электротехнических и изоляционных материалов и технологий, позволяющих увеличить эксплуатационные свойства электродвигателей и надежность изоляции их обмоток, тем самым продлевая срок эксплуатации двигателя.
Двигатели  рассчитаны для работы от сети переменного тока частотой 50 Гц напряжением 6 000 В, в продолжительном режиме S1 по ГОСТ 183, с коэффициентом мощности сos φ = 0,9 (опережающий).

Конструктивное исполнение двигателей по степени защиты корпуса - IP21 (ГОСТ17494); по климатическому исполнению и категории размещения - УХЛ4 (ГОСТ 15150).
Охлаждение двигате¬лей осуществляется в режиме самовентиляции - ICA01(ГОСТ 20459).
Окружающая среда неогнеопасная, невзрывоопасная, не содержащая агрессивных газов и паров, соответствующая типу атмосферы II по ГОСТ 15150. Концентрация инертной пыли - не более 0,2 мг/м3.
Нагревостойкость изоляционных материалов обмотки статора и ротора двигателей – не ниже класса "F".
Возбуждение двигателей осуществляется от тиристорных возбудителей.

Конструктивное исполнение двигателей по способу монтажа:
    4СД-215-3150-16 - IM7315 по ГОСТ 2479 (рис. 13): на фундаментной плите, с двумя стояковыми подшипниками скольжения с комбинированной смазкой, с двумя упорными подпятниками, на приподнятых лапах, с одним фланцевым концом вала;
    СД4-3150-16:
 - IM7315 по ГОСТ 2479 (рис.14): на фундаментной плите, с двумя стояковыми подшипниками скольжения с комбинированной смазкой (без упорных подпятников), на приподнятых лапах, с одним фланцевым концом вала (при этом, изолированный подшипник со стороны контактных колец имеет присоединительные размеры аналогичных упорных подшипников двигателей 2СД-215-3150-16 УХЛ4 и СДУ-18-54-16 УХЛ4);
- IM7311 по ГОСТ 2479 (рис.15): на фундаментной плите, с двумя стояковыми подшипниками скольжения с комбинированной смазкой (без упорных подпятников), на приподнятых лапах, с одним цилиндрическим концом вала
Двигатели имеют левое направление вращения (против часовой стрелки, если смотреть со стороны выходного конца вала).

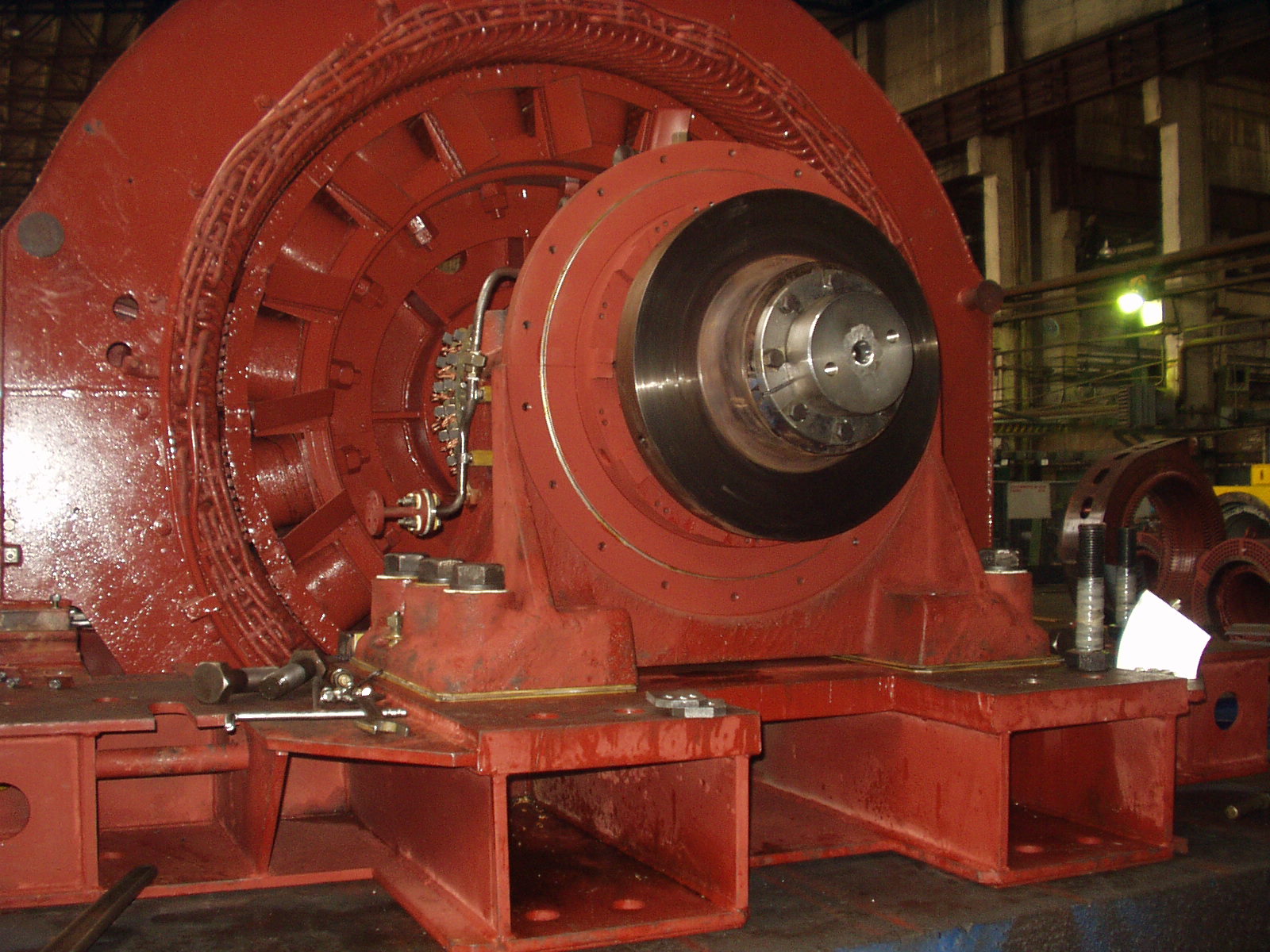

      Двигатели 4СД-215-3150-16 изготавливаются со следующими подшипниками скольжения:
•    подшипник со стороны приводного механизма – КПК 300×300-600, стоякового типа, разъемный, с жидкой комбинированной смазкой.
•    подшипник со стороны контактных колец – КПК 300×300-600, стоякового типа, разъемный, изолированный, с жидкой комбинированной смазкой и двумя упорными подпятниками (один из них рассчитан на осевую нагрузку 450 кН, направленную в сторону насоса; а второй на 120 кН, направленную в противоположную сторону).

Двигатели СД4-3150-16 также изготавливаются с изолированным подшипником КПК 300×300-600 (со стороны контактных колец), но без двух упорных подпятников (для облегчения обслуживания и монтажа двигателя), и предназначены для агрегатирования с насосами, которые не передают осевые усилия на подшипниковые опоры двигателя (насосы типа GHPP 28-24 UY производства фирмы “WARMAN”).
Обмотка статора имеет 12 выводных концов (каждая параллельная ветвь фазы обмотки статора выводится отдельными проводами). Выводные концы обмотки статора могут располагаться в коробке выводов или направляться вниз, в фундаментную яму. По согласованию с заказчиком, коробка выводов может располагаться справа или слева на корпусе статора (оговаривается при заказе).
Также, по согласованию с заказчиком, двигатели могут поставляться с дополнительной коробкой выводов (расположенной на корпусе двигателя с противоположной стороны по отношению к силовой коробке выводов), в которой находятся два трансформатора тока (типа ТОЛ 10-I-1-2/0,5/10Р-400/5 У2), через которые соединяются нейтральные выводы обмоток статора (U2, V2, W2) для организации дифференциальной токовой защиты электродвигателя или некоммерческого учета электроэнергии.

Технические характеристики двигателей 4СД и СД4 напряжением 6 000 В, частотой 50 Гц приведены в таблице 22.
По требованию заказчика, на базе вышеуказанных машин, могут быть изготовлены двигатели на другие мощности и другое напряжение (3 000 В или 10 000 В).

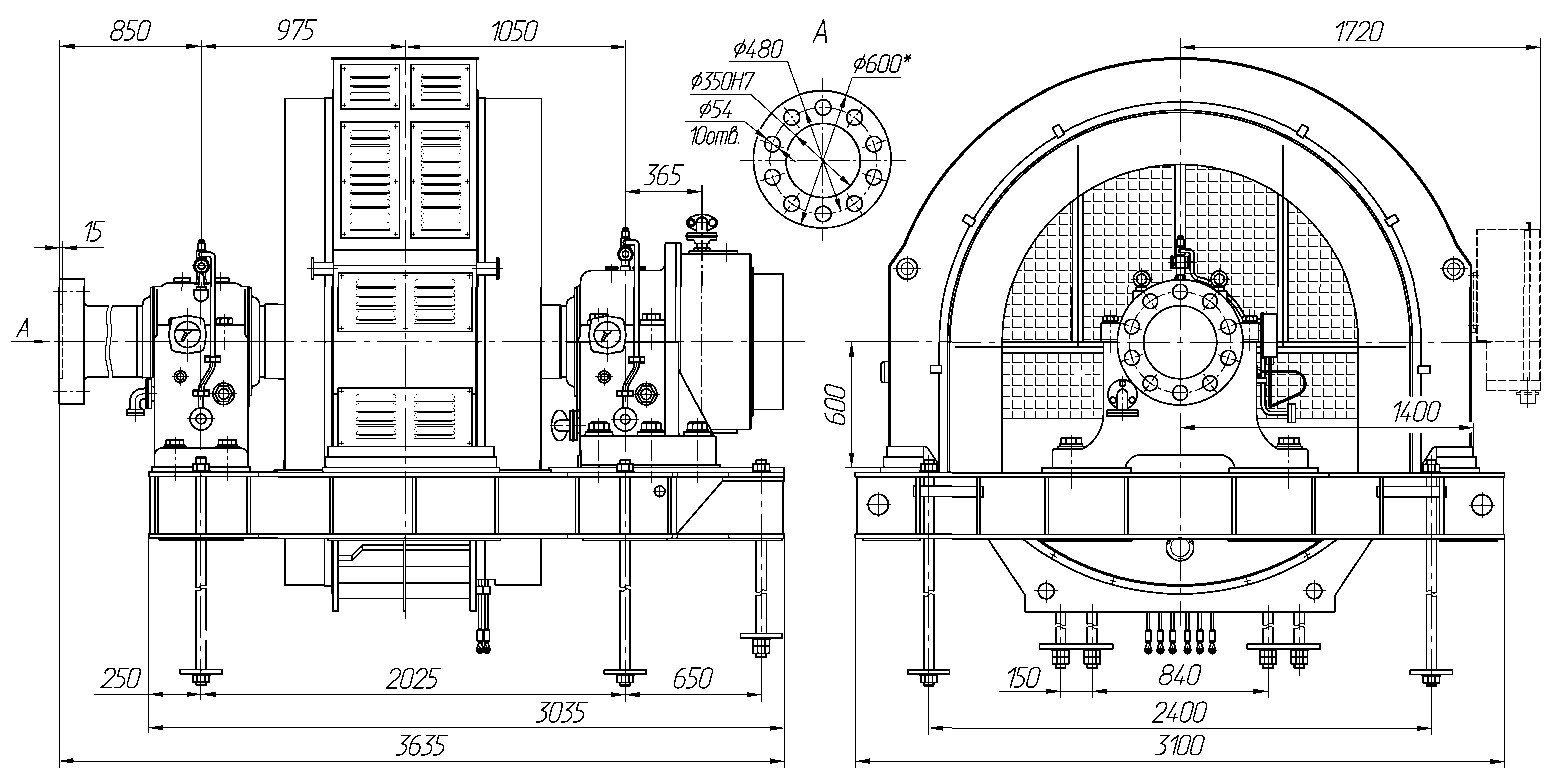

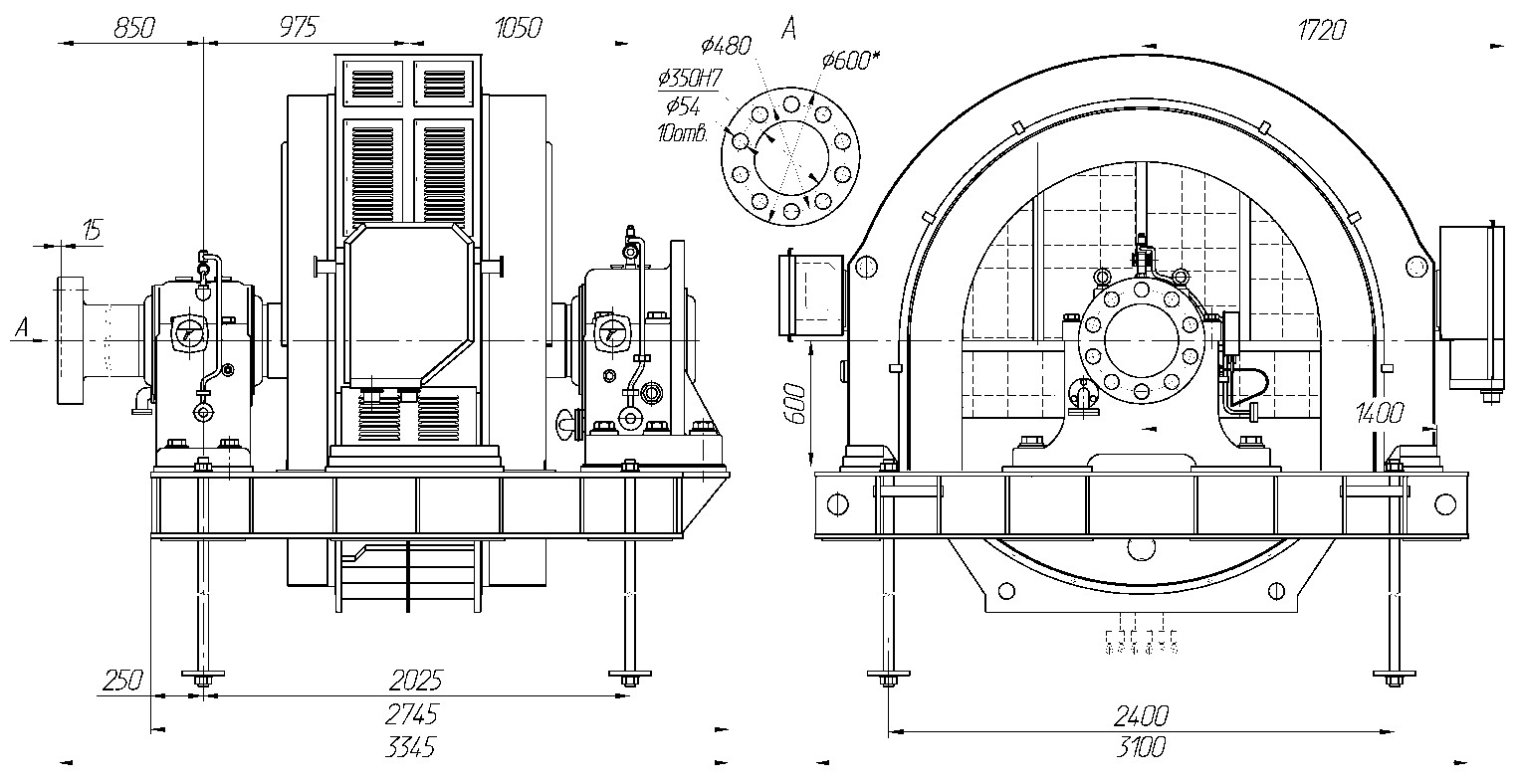

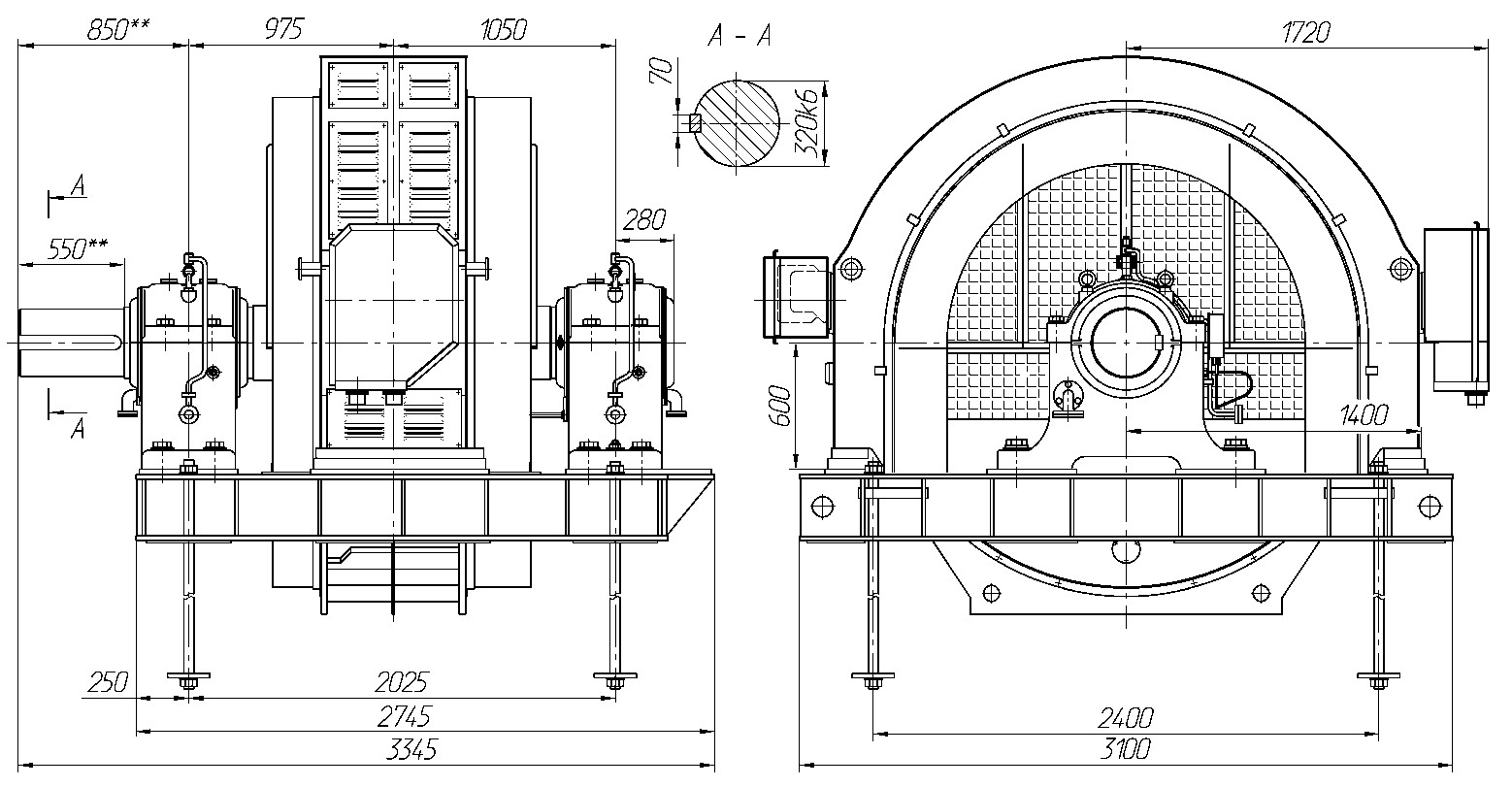

По согласованию с заказчиком, двигатели также могут быть изготовлены с другими габаритно-присоединительными размерами, отличающимися от размеров, приведенных на рисунках 16, 17, 18.

Типоразмер Монтажное исполнение (ГОСТ 2479) Мощность, кВт Напряжение, В Ток статора, А Частота вращения, об/мин Кратность пускового момента Кратность пускового тока Напряжение ротора, В Ток ротора, А КПД, % Масса, кг Кратность входного момента
4СД-215-3150-16 IM7315 3150 6000 350 375 1 6 110 295 96 25300 1.3
СД4-3150-16 IM7311 3150 6000 350 375 1 6 110 295 96 21300 1.3
СД4-3150-16 IM7315 3150 6000 350 375 1 6 110 295 96 22200 1.3
